4.3. Byta fläkt

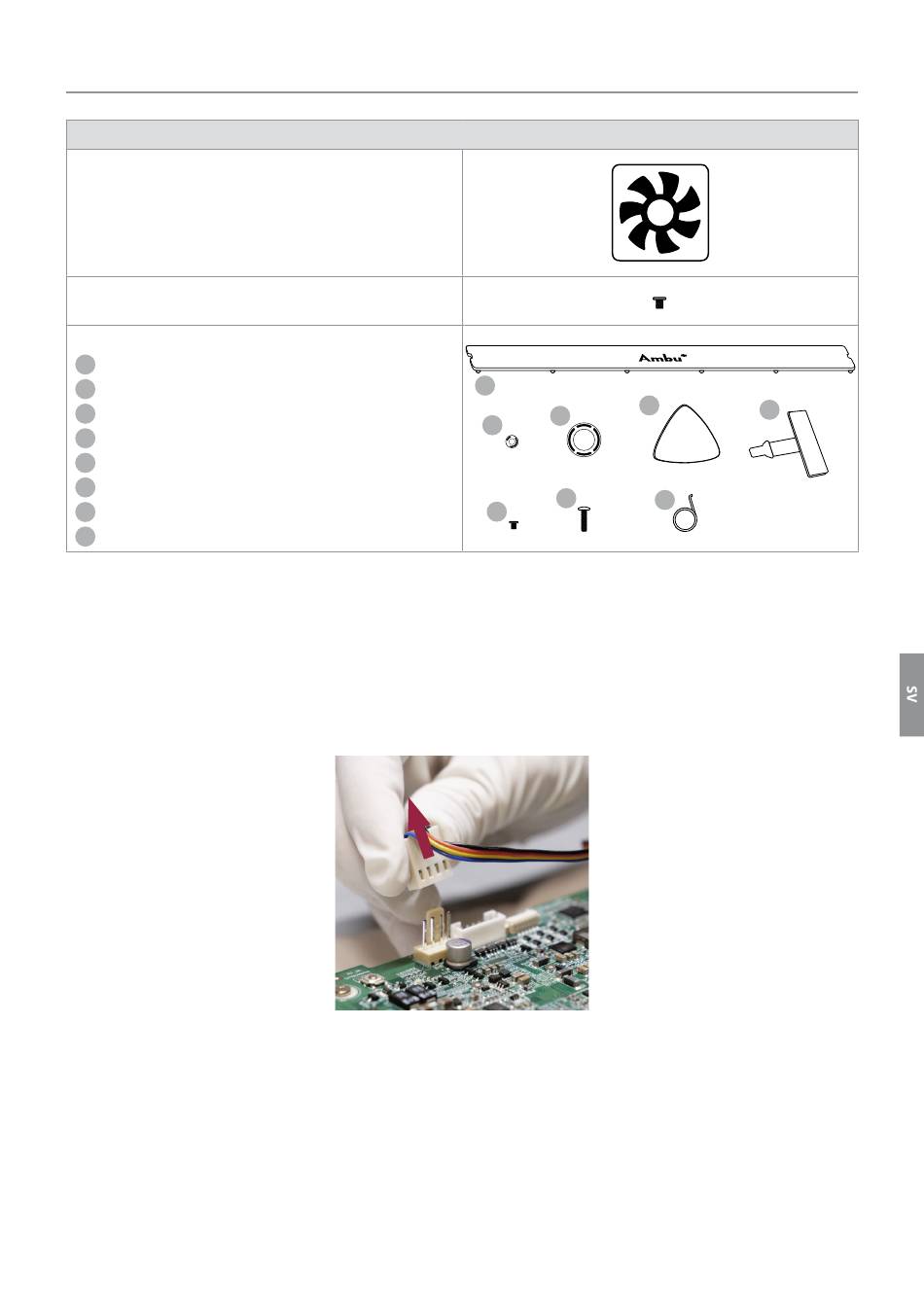

Ambu® aView™ 2 – Fläktsats
Fläkt
Skruvar till fläkt
Reservdelssats (x3)
Reservdelssats:
1
Namnplattor (x2)
2
Skruvlock (x2)
3
Täcklock för kontakt till videoupptagningsenhet (x2)
4
Plektrumverktyg (x1)
5
USB-lock (x1)
6
Skruvar för hölje (x10)
7
Skruvar för VESA-konsol (x4)
8
Verktyg för borttagning av namnplatta (x1)
Extra verktyg
Skruvmejsel (Phillips nr 0).
Byte av fläkt
Bild 12 visar var fläkten sitter.
a) Koppla ur fläktkontakten
Leta rätt på fläktkontakten på huvudkretskortet (se bild 12) och koppla från den (se bild 23).
b) Lossa de tre skruvarna som håller fläkten på plats (se bild 24)
405016100
1 1
3
3
2
2
6
6
Bild 23 Lossa fläktkabeln
