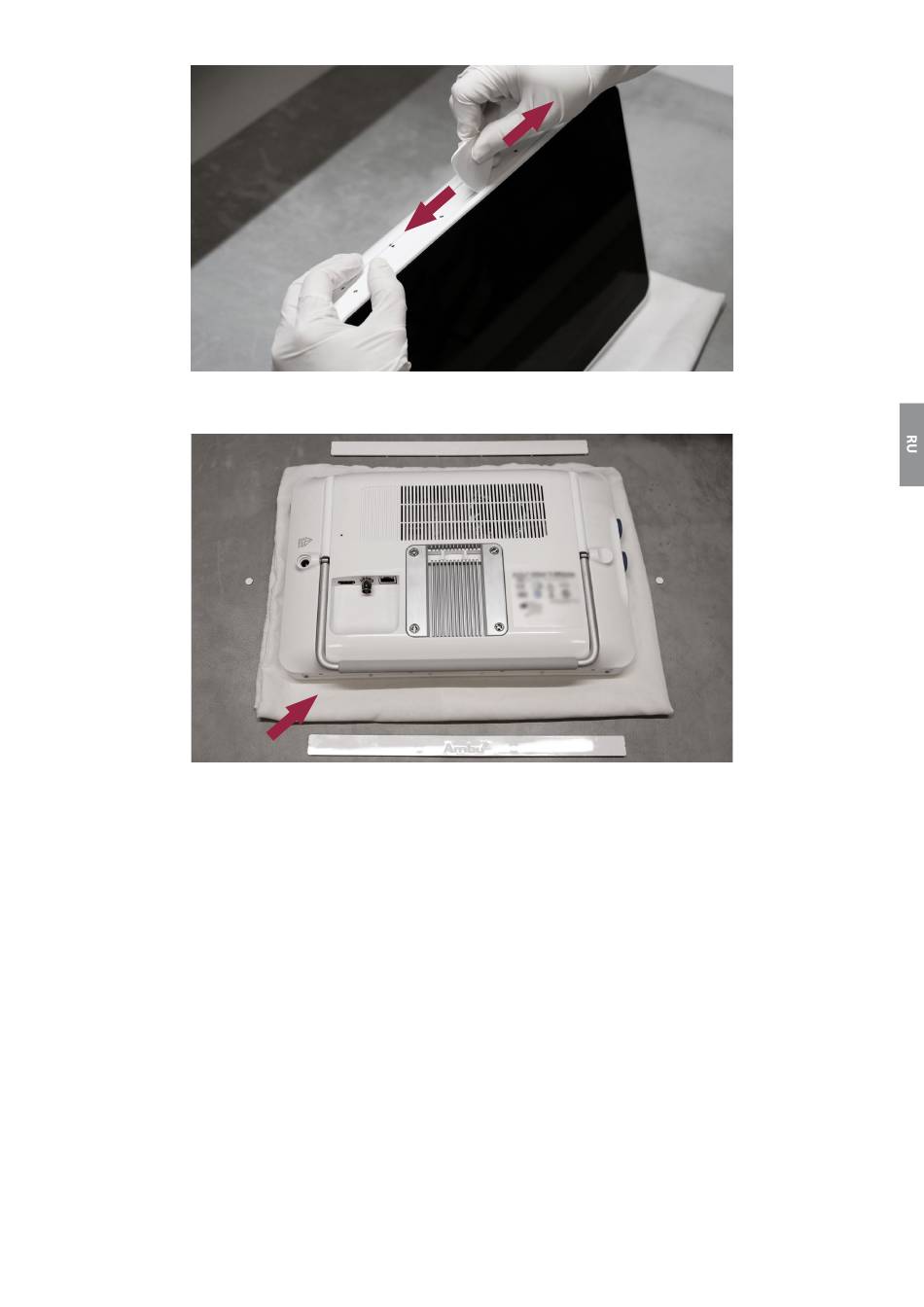

Рис. 7. Ослабление крепления задней крышки корпуса с помощью плектра
g) Положите устройство отображения на ровную и мягкую поверхность экраном вниз (см. рис. 8)
h) Снимите заднюю крышку корпуса
Осторожно поднимите заднюю крышку корпуса на 2 см со стороны, противоположной стороне размещения цветных
колец (см. рис. 8) (см. рис. 9). Не сдвигайте заднюю крышку слишком сильно, пока не отсоединен внутренний кабель
FPC. Сдвиньте заднюю крышку корпуса в сторону на 1 см (см. рис. 9). Не сдвигайте заднюю крышку слишком сильно,
так как это может вызвать случайное повреждение внутреннего кабеля FPC.
Рис. 8. Размещение устройства отображения экраном вниз
