4.5. Näyttöyksikön kokoaminen
VAROITUS
Huolehdi sähköturvallisuudesta varmistamalla, ettei näyttöyksikön sisälle jää mitään työkaluja tai irtonaisia osia
kokoamisen aikana.
a) Kytke akku akun liitäntään (katso Kuva 12 ja Kuva 27).
Varmista, että liitin menee kunnolla paikalleen tarkistamalla, että valkoinen ohjuri keskellä koskettaa mustaa liitäntäosaa.
b) FPC-kaapelin kytkeminen
Kytke FPC-kaapeli emolevyyn. Tarkista, että kaapeli on edelleen kiinni takakotelon I/O-kortissa. Seuraavassa kuvassa
näkyvät FPC-kaapelin ja FPC-liitäntöjen paikat.
Kytke FPC-kaapeli emolevyyn (katso paikka 2 kuvassa 28). Työnnä FPC-kaapeli liitäntään ja lukitse valkoinen läppä
kääntämällä se alas (katso kuva 29). Varmista, että piirilevyn kullanväriset johtimet ovat alaspäin ja hyvässä
kontaktissa liittimeen.
Varmista, että FPC-kaapelin pää on työnnetty kokonaan sisään ja on liitäntöjen kanssa samalla tasolla. Tarkista,
että FPC-kaapeli on edelleen kunnolla kiinni I/O-kortissa (katso paikka 3 kuvassa 28).
256

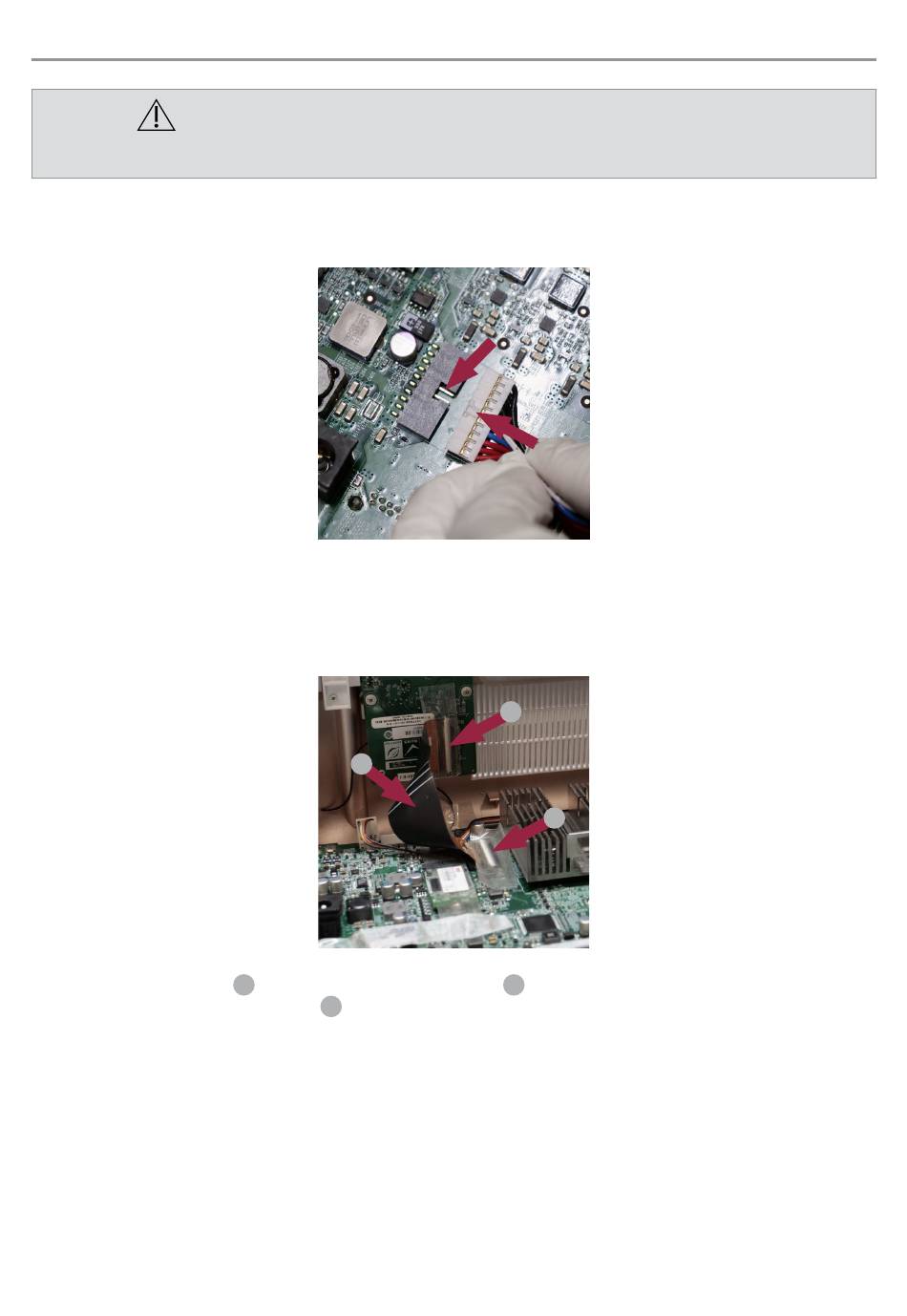

Kuva 27 Akun liittimen kytkeminen
1
Kuva 28 FPC-kaapelin ja FPC-liitäntöjen paikat
1 FPC-kaapeli (Flexible Printed Circuit),
3 FPC-liitäntä takakotelon I/O-korttiin.
2
3
2 Emolevyn FPC-liitäntä
