Ambu aView 2 Advance Handbuch Seite 564

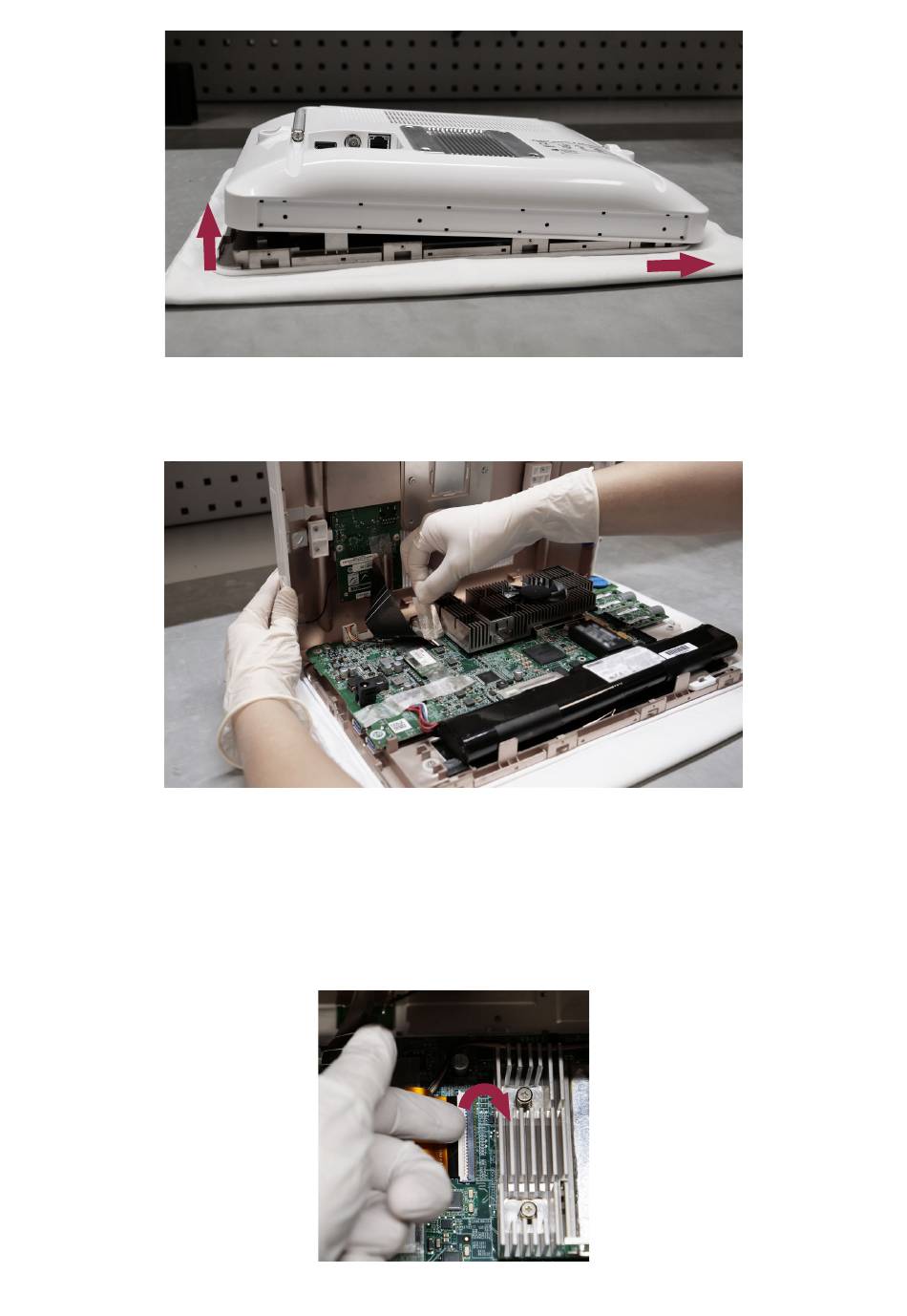

Figura 9 Elevar cuidadosamente a caixa traseira e deslizar ligeiramente para a direita
Abra cuidadosamente a caixa traseira, enquanto o cabo FPC interno ainda está ligado.
Figura 10 Abrir cuidadosamente a caixa traseira e retirar a fita adesiva, se necessário
i) Retire a fita adesiva
Se a fita adesiva estiver a proteger os conectores nas placas, pode retirar a mesma (ver a Figura 10). Não é necessário
voltar a colocar a fita, uma vez que serve apenas para proteção durante o transporte para o utilizador final.
j) Liberte o cabo FPC
Vire o fecho branco para cima com a unha (ver a Figura 11).
564
2 cm
Figura 11 Desligar o cabo FPC
1 cm
