4.5. Kuvamisüksuse uuesti kokkupanek
HOIATUS
Elektriohutuse rikkumise vältimiseks jälgige, et te ei jäta seadme uuesti kokkupanemisel mistahes tööriistu või teisi
lahtisi osi kuvamisüksuse sisse.
a) Ühendage aku uuesti aku konnektoriga (vt joonis 12 ja joonis 27)
Veenduge, et konnektor on õigesti sisestatud. Selleks veenduge, et valge juhis keskel puudutab konnektori musta osa.
b) Ühendage uuesti FPC-kaabel
Ühendage FPC-kaabel uuesti emaplaadiga. Samuti veenduge, et kaabel on endiselt ühendatud korpuse tagaküljel
oleva sisend-/väljundplaadiga. Alljärgnev joonis näitab FPC-kaabli ja FPC-konnektorite asukohti.
1
Ühendage FPC-kaabel uuesti emaplaadiga (vt asukohta 2 joonisel 28). Sisestage FPC-kaabel konnektorisse ja
lukustage valge lukk, lükates see alla (vt joonis 29). Veenduge, et trükklülitusel olevad kuldsed juhtmed on allapoole
suunatud ja neil on konnektoriga hea kokkupuude.
Veenduge, et FPC-kaabli ots on täiesti lõpuni lükatud ja konnektoritega paralleelne. Kontrollige, et FPC-kaabel on
sisend-/väljundplaadiga endiselt õigesti ühendatud (vt asukohta 3 joonisel 28).

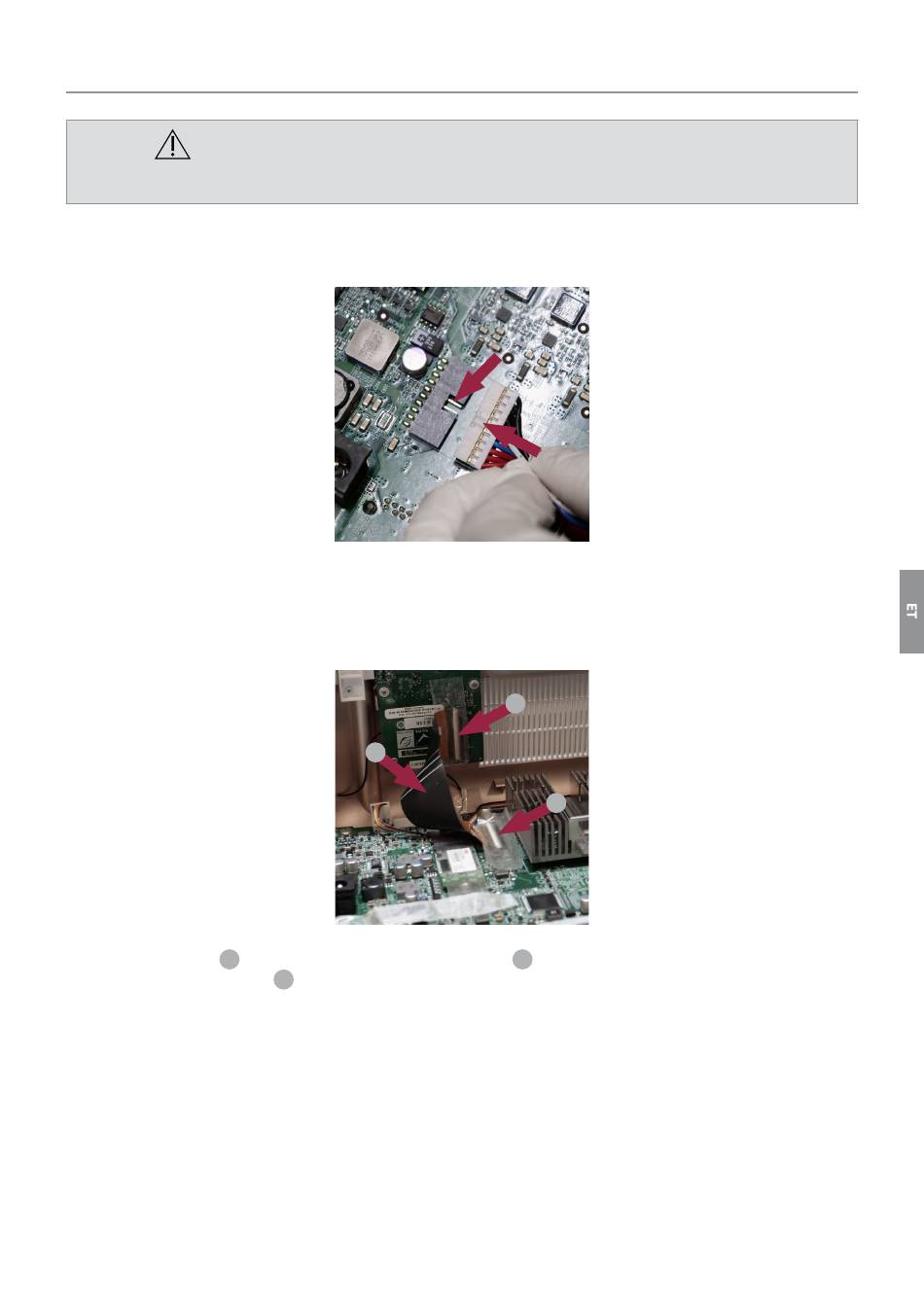

Joonis 27. Ühendage uuesti aku konnektor
1
Joonis 28. FPC-kaabli ja FPC-konnektorite asukohad
FPC-kaabel (painduva trükklülituse kaabel)
3 FPC-ühendus sisend-/väljundplaadiga korpuse tagaküljel
2
3
2 FPC-ühendus emaplaadiga
