4.2. Výměna desky rozhraní vizualizačního zařízení

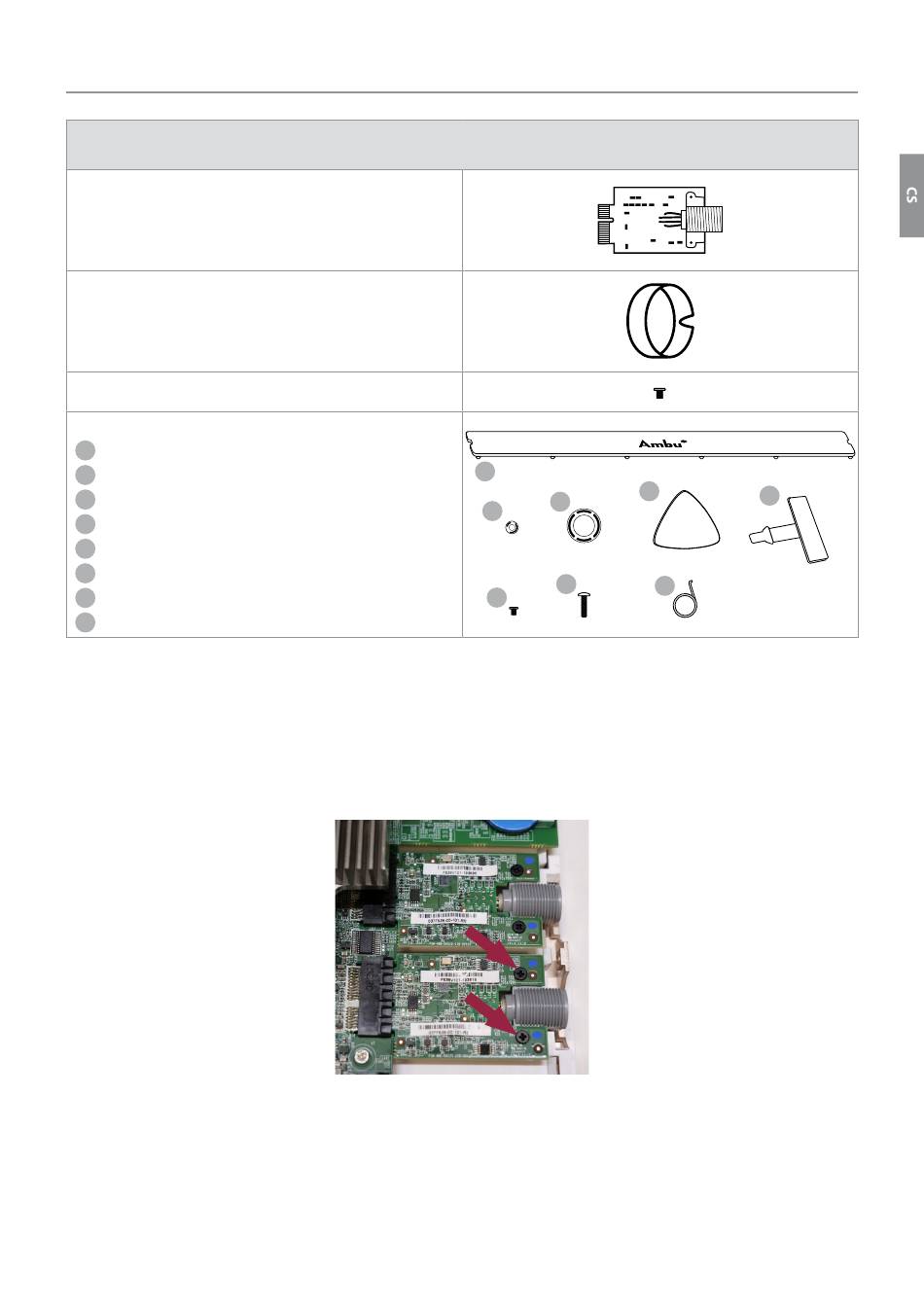

Ambu® aView™ 2 – Sada Rozhraní
Vizualizačního Zařízení – Modrá
Deska VDI – Modrá
Barevný kroužek
Šrouby pro upevnění desky VDI (2x)
Sada náhradních dílů:
1
Štítek s označením (2x)
2
Kryt šroubu (2x)
3
Záslepka zásuvky pro připojení vizualizačního zařízení (2x)
4
Trsátkový nástroj (1x)
5
Kryt USB (1x)
6
Šrouby pro upevnění pláště (10x)
7
Šrouby pro upevnění montážního držáku VESA (4x)
8
Nástroj pro odstranění štítku (1x)
Další nástroje (nejsou součástí dodávky)
Šroubovák (Phillips č. 0).
Výměna desky VDI
Umístění desky VDI je znázorněno na obr. 12.
a) Pomocí šroubováku uvolněte dva černé šrouby, jimiž je deska VDI připevněna (viz obr. 16)
Obrázek č. 16 Odstranění šroubů při výměně desky VDI
405014100
1
2
6
1 1
4
3
3
2
2
7
7
6
6
3
7
4
5
5
8
8
4
8
