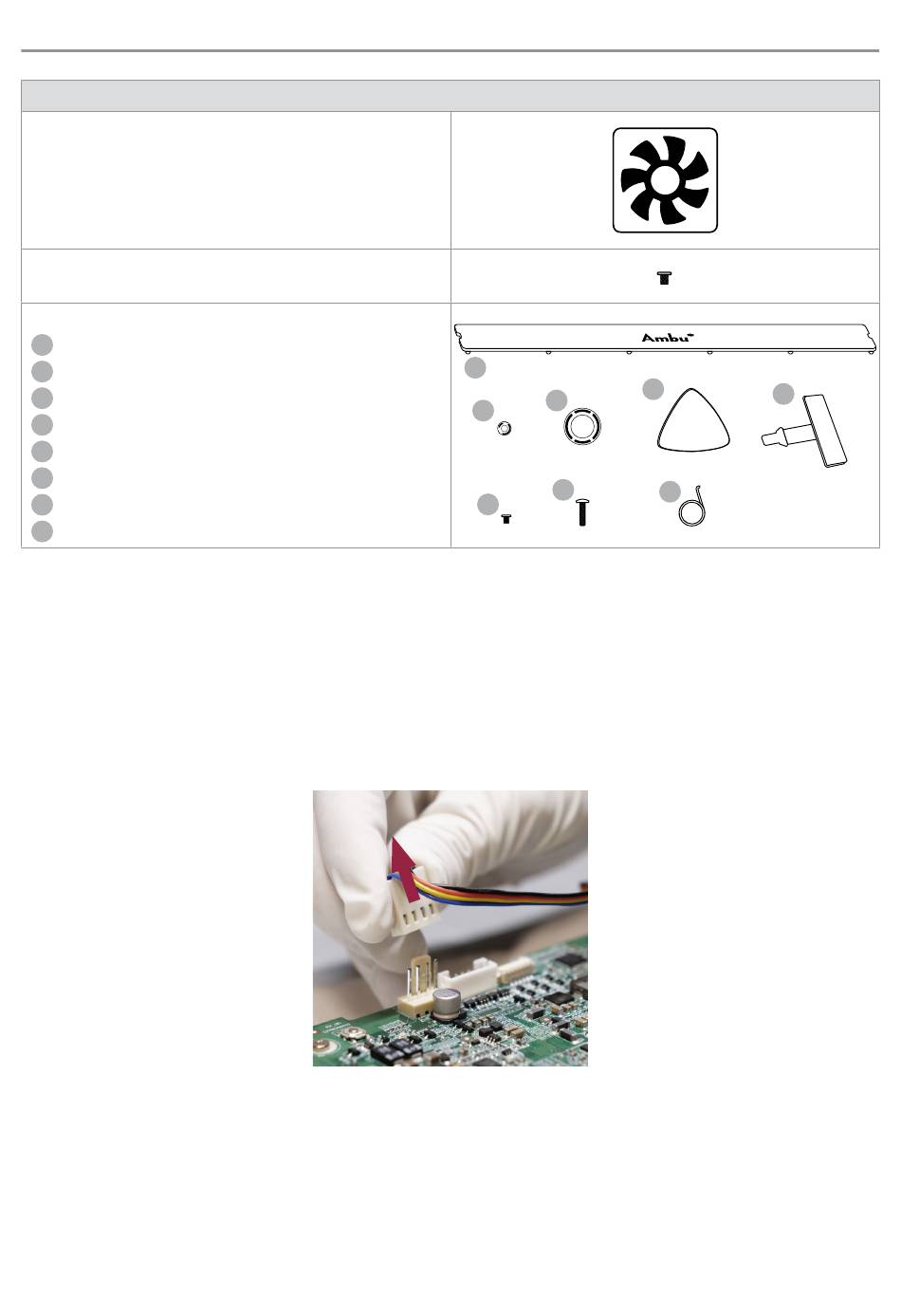

4.3. Ventilaatori vahetamine

Ambu® aView™ 2 – ventilaatorikomplekt
Ventilaator
Kruvid ventilaatori jaoks
Varuosade komplekt (x 3)
Varuosade komplekt
1
Nimeplaadid (x 2)
2
Kruvikate (x 2)
3
Visualiseerimisseadme konnektori kate (x 2)
4
Lipits (x 1)
5
USB kate (x 1)
6
Kruvid korpuse kokkupanekuks (x 10)
7
Kruvid VESA paigalduskonsooli jaoks (x 4)
8
Nimeplaadi eemaldamise tööriist (x 1)
Lisatööriistad
Kruvikeeraja (Phillips #0)
Ventilaatori vahetamine
Ventilaatori asukohta vaadake jooniselt 12.
a)
Ühendage ventilaatori konnektor lahti
Tuvastage ventilaatori konnektori asukoht emaplaadil (vt joonis 12) ja ühendage ventilaatori konnektor lahti
(vt joonis 23).
b)
Keerake ventilaatorit oma kohal hoidvad kruvid lahti (vt joonis 24)
224
405016100
Joonis 23. Ühendage ventilaatori kaabel lahti
1
2
6
1
1
3
3
2
2
7
7
6
6
3
7
4
4
5
5
8
8
4
8
