Ambu aView 2 Advance Handbuch Seite 134

b) Ziehen Sie die VDI-Karte aus dem Steckverbinder der Hauptplatine heraus
c) Entsorgen Sie die gebrauchte VDI-Karte gemäß den vor Ort geltenden Richtlinien zur Entsorgung von
Elektronikschrott
d) Setzen Sie die neue VDI-Karte in den Hauptplatinenanschluss ein
e) Setzen Sie die beiden schwarzen Schrauben, mit denen die VDI-Karte gesichert wird, ein und ziehen Sie sie an
(max. Drehmoment 0,2 Nm) (Abbildung 16)
f) Achten Sie darauf, dass die Farbe auf dem Farbring mit der Farbe auf der Anzeige der VDI-Karte
übereinstimmt (siehe Abbildung 19)
Beim erneuten Anbringen der rückseitigen Verkleidung ist darauf zu achten, dass die farbigen Punkte auf den VDI-
Karten (Abbildung 19) mit den Farben der Farbringe, an denen sie angebracht werden, übereinstimmen.
134

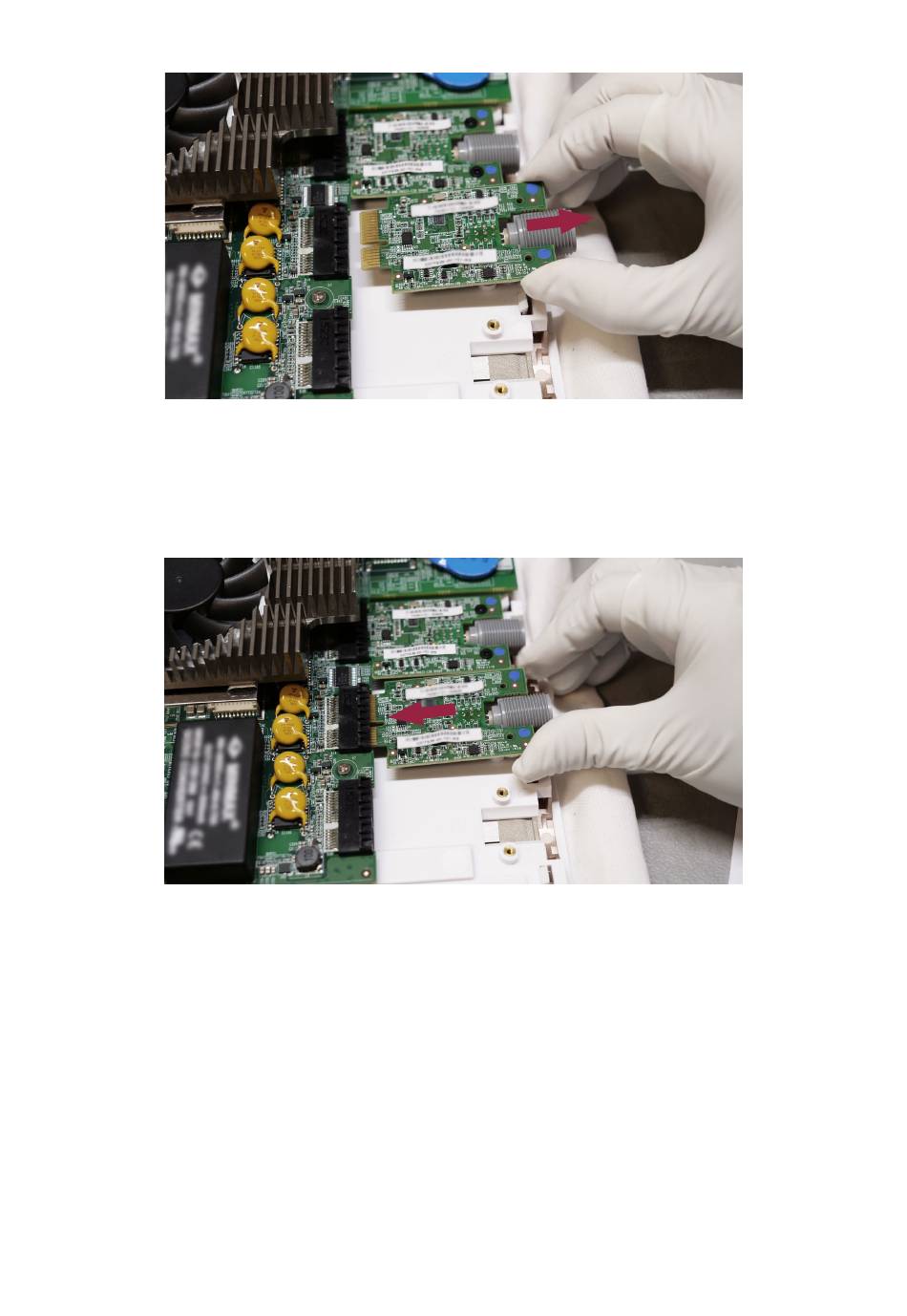

Abbildung 17 Entfernen der VDI-Karte
Abbildung 18 Einfügen einer neuen VDI-Karte
