Ambu aView 2 Advance Handbuch Seite 141

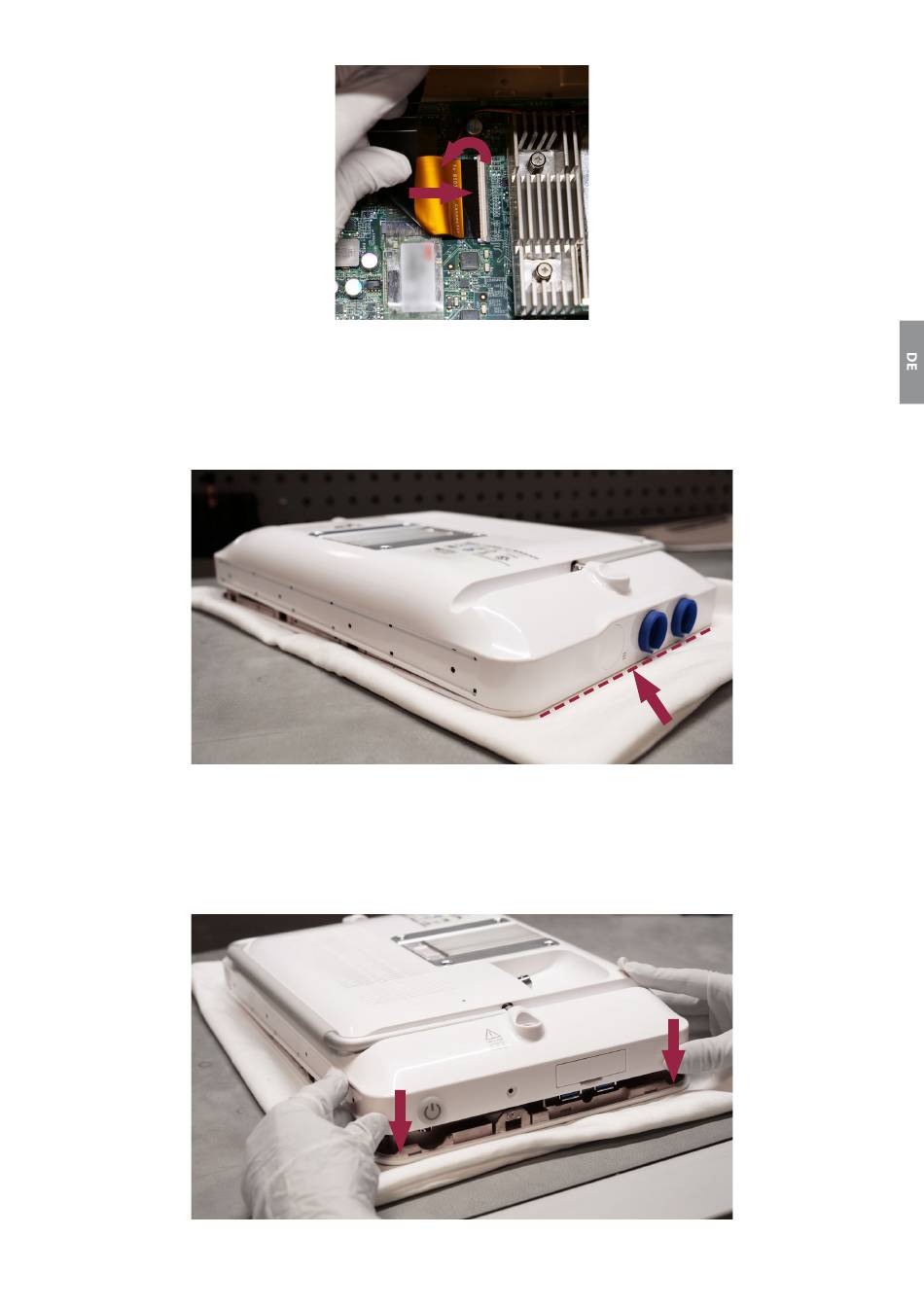

Abbildung 29 Das FPC-Kabel wird wieder an die Hauptplatine angeschlossen
c) Bringen Sie die rückseitige Verkleidung an. Beginnen Sie dabei auf der Seite, auf der sich die Farbringe
befinden (siehe Abbildung 30).
Stellen Sie sicher, dass der Rand der rückseitigen Verkleidung am vorderen Rand der Visualisierungseinheit unter den
Farbringen ausgerichtet und gegen diese gedrückt wird.
Abbildung 30 Positionieren der rückseitigen Verkleidung, beginnend auf der Seite mit den Farbringen
d) Ziehen Sie die rückseitige Verkleidung in Richtung der USB-Anschlüsse und um diese herum und drücken Sie
die rückseitige Verkleidung an ihre Position (siehe Abbildung 31 und Abbildung 32).
Achten Sie darauf, dass der Rand der rückseitigen Verkleidung die USB-Anschlüsse nicht beschädigt. Stellen Sie sicher,
dass alle Arretierungen am Rand der Visualisierungseinheit eingerastet sind.
Abbildung 31 Anbringen der rückseitigen Verkleidung; Fortsetzung
