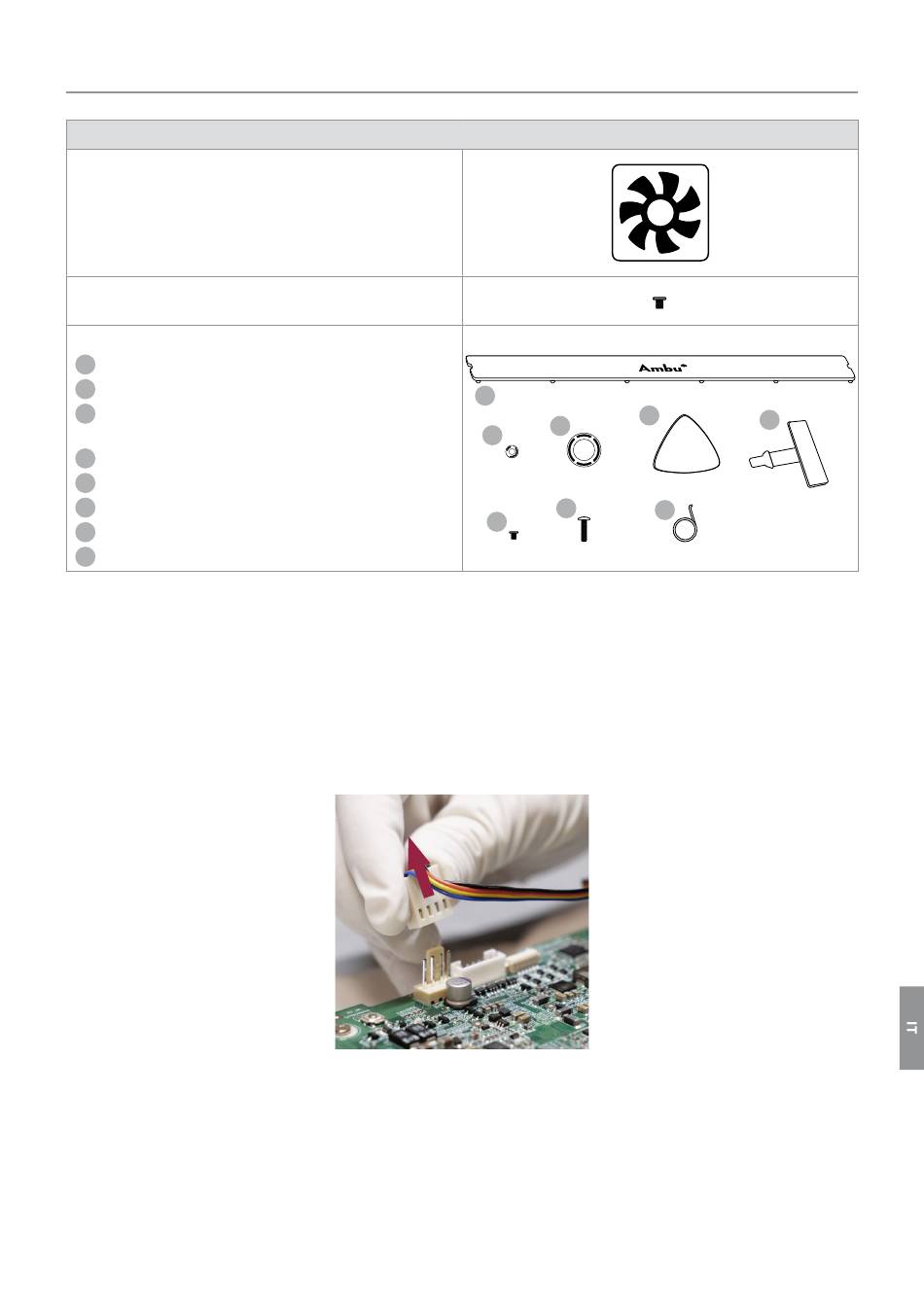

4.3. Sostituzione della ventola

Ambu® aView™ 2 – Kit ventola
Ventola
Viti per ventola
Kit parti di ricambio (3 pz)
Kit parti di ricambio:
1
Targhette (2 pz)
2
Tappo coprivite (2 pz)
3
Tappo del connettore del dispositivo
di visualizzazione (2 pz)
4
Strumento a forma di plettro (1 pz)
5
Coperchio USB (1 pz)
6
Viti per montaggio dell'alloggiamento (10 pz)
7
Viti per supporto di montaggio VESA (4 pz)
8
Strumento per rimozione targhetta (1 pz)
Strumenti aggiuntivi
Cacciavite (Phillips n. 0)
Sostituzione della ventola
Fare riferimento alla Figura 12 per individuare la posizione della ventola.
a) Scollegare il connettore della ventola
Individuare la posizione del connettore della ventola sulla scheda principale (v. Figura 12) e scollegare il connettore
della ventola (v. Figura 23).
b) Allentare le tre viti che fissano la ventola (v. Figura 24)
405016100
1 1
2
2
6
6
Figura 23 Scollegare il cavo della ventola
1
3
2
6
4
4
3
3
7
8
7 8
4
7
8
5
5
