Ambu aView 2 Advance Handbuch Seite 627

c) Утилизируйте использованную плату VDI в соответствии с местными правилами утилизации
электронных отходов
d) Установите в коннектор главной платы новую плату VDI
e) Установите и затяните два крепежных винта (макс. крутящий момент 0,2 Н·м), удерживая плату VDI в
требуемом положении (см. рис. 16)
f) Убедитесь, что цветное кольцо соответствует цветовой маркировке на плате VDI (см. рис. 19)
Во время установки задней крышки следите за тем, чтобы цветные точки на платах VDI (рис. 19) соответствовали
цвету колец, на которые устанавливаются данные платы.

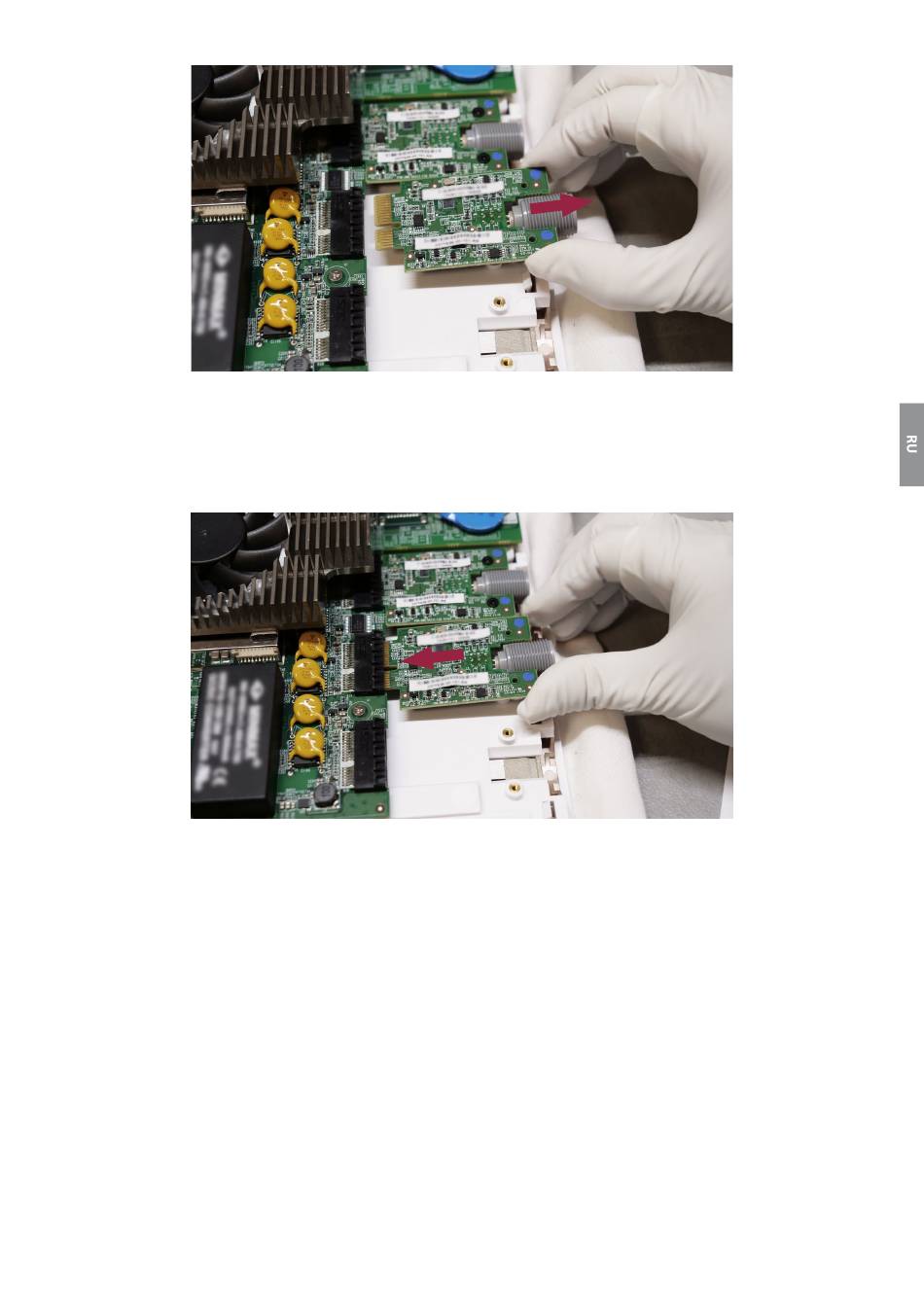

Рис. 17. Снятие платы VDI
Рис. 18. Установка новой платы VDI
627
