Ambu aView 2 Advance Handbuch Seite 483

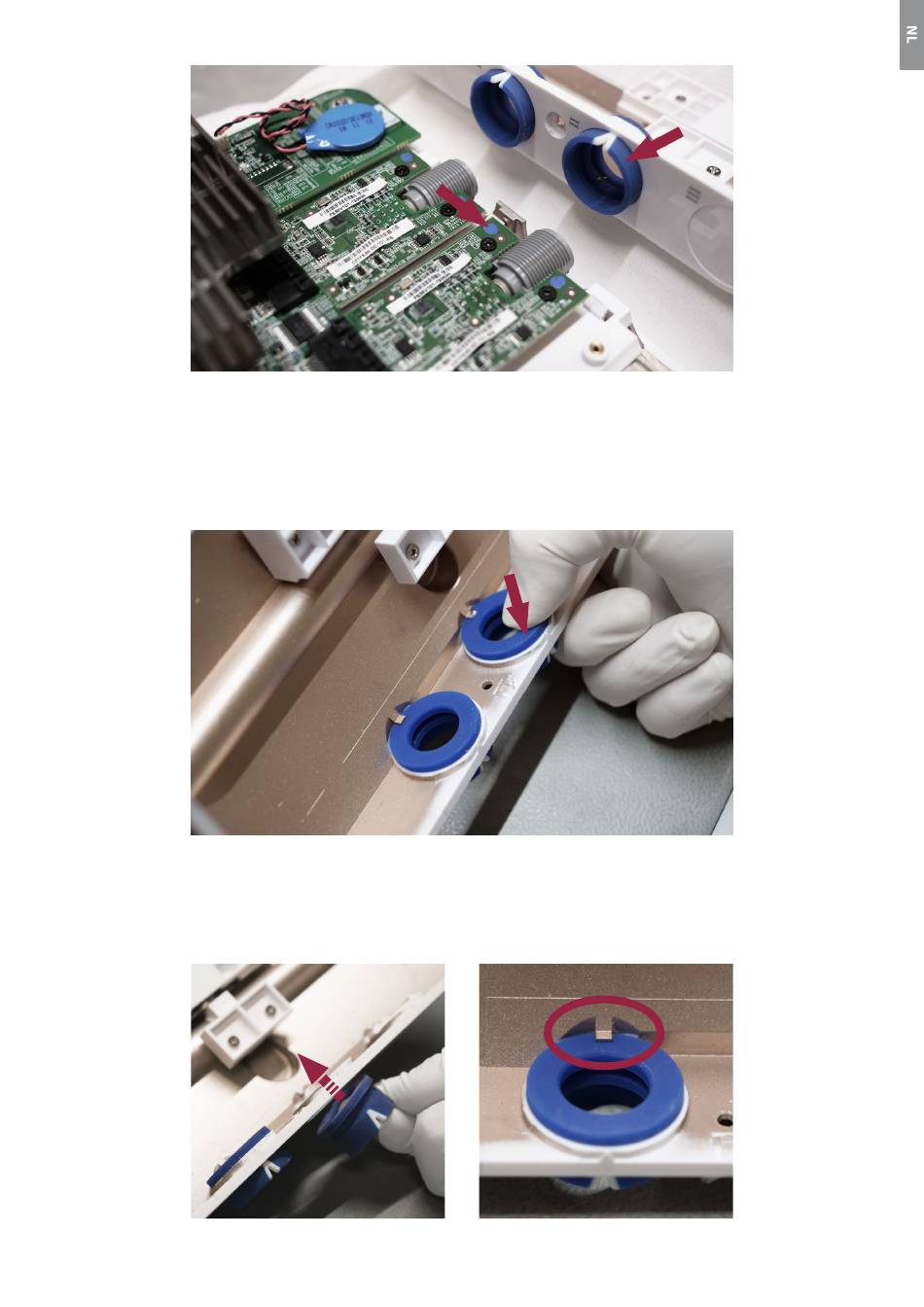

Afbeelding 19 De kleurindicatie op de VDI-plaat moet overeenkomen met de kleurring
Een beschadigde kleurring vervangen
Als de kleurring kapot is, vervangt u hem door de nieuwe kleurring die met de VDI-kit is meegeleverd.
a) De beschadigde kleurring verwijderen door hem naar buiten te duwen
b) De nieuwe kleurring vanaf de buitenkant van de achterbehuizing op zijn plaats drukken
Zorg ervoor dat de vierkante uitsparing in de kleurring op de bijbehorende vorm aan de binnenzijde van de
achterbehuizing wordt aangebracht (zie afbeelding 21).
Afbeelding 20 De beschadigde kleurring verwijderen
Afbeelding 21 Een nieuwe kleurring plaatsen
483
