Ambu aView 2 Advance Handbuch Seite 129

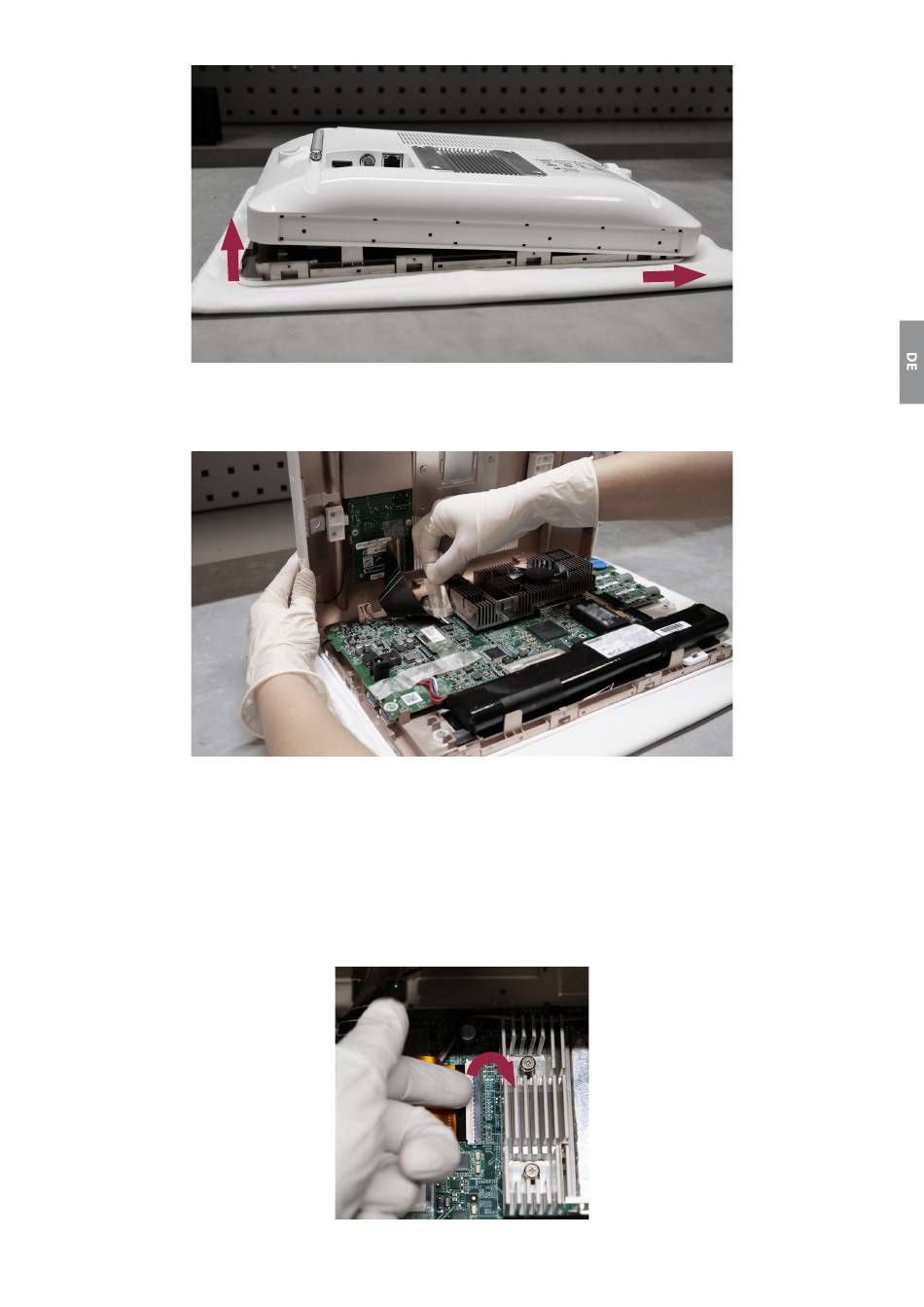

Abbildung 9 Die rückseitige Verkleidung wird vorsichtig nach oben gezogen und etwas nach rechts geschoben
Öffnen Sie die rückseitige Verkleidung vorsichtig, während das innere FPC-Kabel noch angeschlossen ist.
Abbildung 10 Die rückseitige Verkleidung wird vorsichtig geöffnet und das Klebeband gegebenenfalls entfernt
i) Entfernen des Klebebands
Wenn die Anschlüsse auf den Platinen mit Klebeband geschützt werden, können Sie dieses entfernen
(siehe Abbildung 10). Es ist nicht notwendig, das Klebeband anschließend zu ersetzen, da es nur zum Schutz
während des Transports zum Endbenutzer dient.
j) Lösen des FPC-Kabels
Klappen Sie die weiße Arretierung mit einem Fingernagel nach oben (siehe Abbildung 11).
2 cm
Abbildung 11 Trennen des FPC-Kabels
1 cm
129
