Ambu aView 2 Advance Handbuch Seite 634

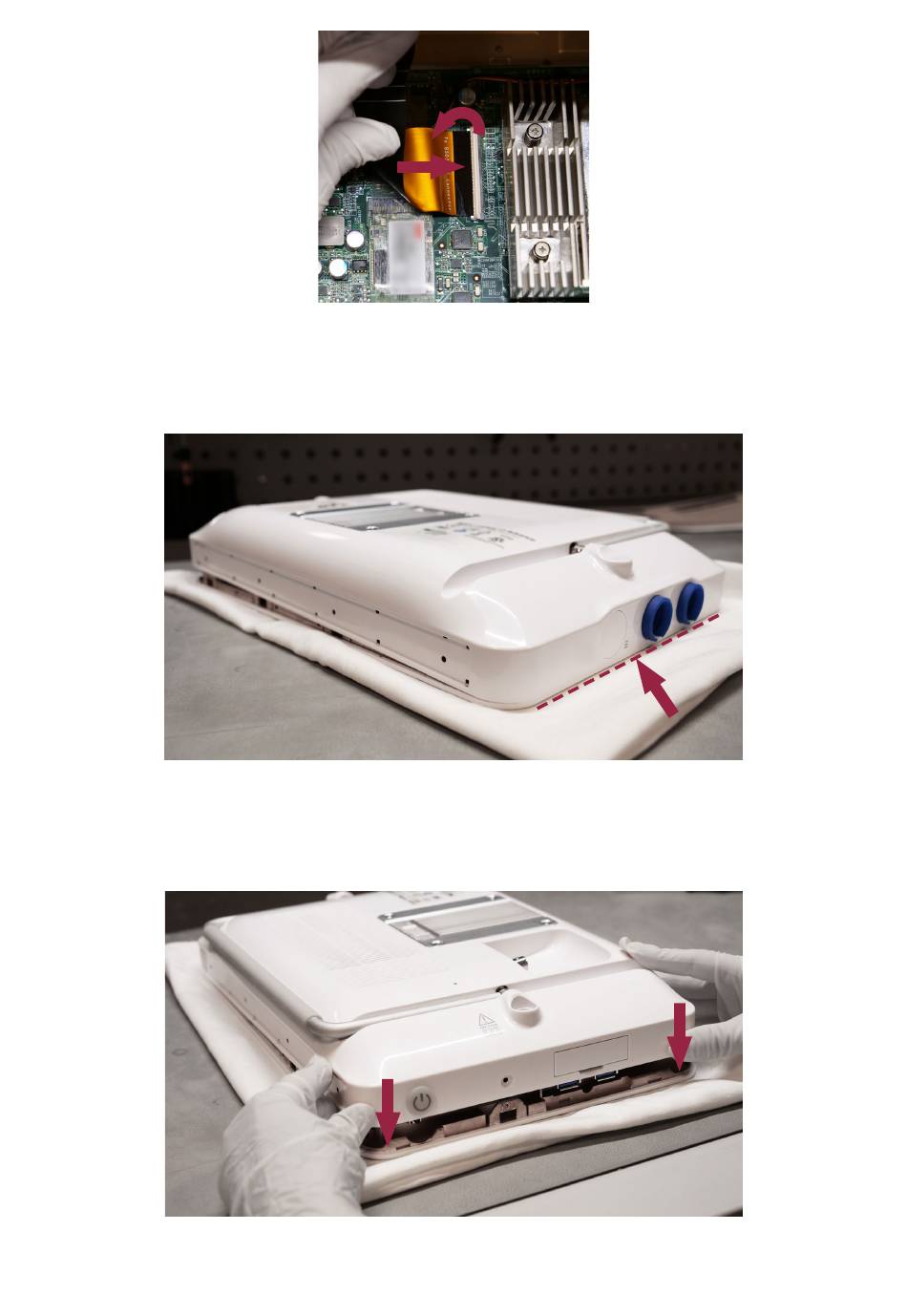

c) Установите на место заднюю крышку корпуса, начав монтаж со стороны, на которой расположены цветные
кольца (см. рис. 30)
Убедитесь, что край задней крышки корпуса расположен ровно и прижат к краю устройства отображения под
цветными кольцами.
Рис. 30. Начало установки задней крышки на стороне с цветными кольцами
d) Подтяните заднюю крышку корпуса так, чтобы закрыть USB-порты, затем нажмите на крышку,
чтобы закрепить ее на месте (см. рис. 31 и 32)
Следите за тем, чтобы не повредить USB-порты краем задней крышки. Убедитесь, что защелкнулись все фиксаторы
по краям устройства отображения.
634
Рис. 29. Подключение кабеля FPC к главной плате
Рис. 31. Установка задней крышки корпуса, продолжение
