Byta ut reservdelarna

Det här avsnittet beskriver hur man byter de olika delarna. Du kan gå direkt till det avsnitt som beskriver den del du ska
byta ut:
• Batteri (avsnitt 4.1)
• VDI-kort (gränssnittskort för videoupptagningsenheter) (avsnitt 4.2)
• Fläkt (avsnitt 4.3)
• USB-lock (avsnitt 4.4)
VARNING
Använd endast reservdelar från Ambu. Modifiera aldrig reservdelarna.

4.1. Byta batteri

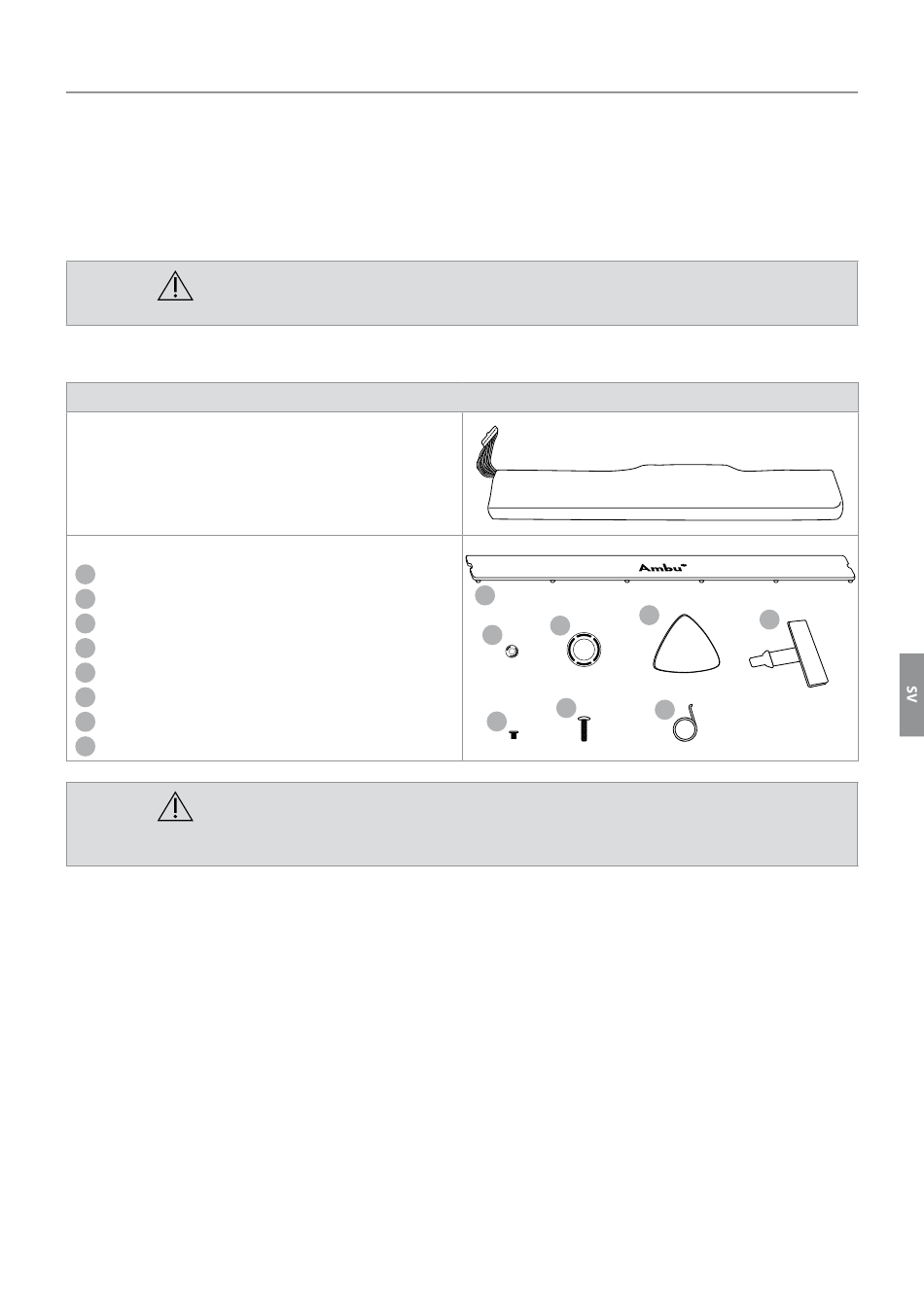

Ambu® aView™ 2 Advance – batterisats
Batteri
Reservdelssats:
1
Namnplattor (x2)
2
Skruvlock (x2)
3
Täcklock för kontakt till videoupptagningsenhet (x2)
4
Plektrumverktyg (x1)
5
USB-lock (x1)
6
Skruvar för hölje (x10)
7
Skruvar för VESA-konsol (x4)
8
Verktyg för borttagning av namnplatta (x1)
VARNING
Risk för brand och brännskador. Batteriet får inte öppnas, krossas, värmas upp till en temperatur över 45 °C och får
inte förbrännas.
Byte av batteri
Bild 12 visar var batteriet sitter.
a) Dra loss batteriet från skärmenhetens huvudkretskort
Batteriet sitter fast med dubbelhäftande tejp.
405012100
1
1
4
3
3
2
2
7
7
6
6
4 5
5
8
8
