После отсоединения кабеля FPC снимите заднюю крышку корпуса и положите ее на стол.
После этого откроется доступ к главной плате (см. рис. 12).

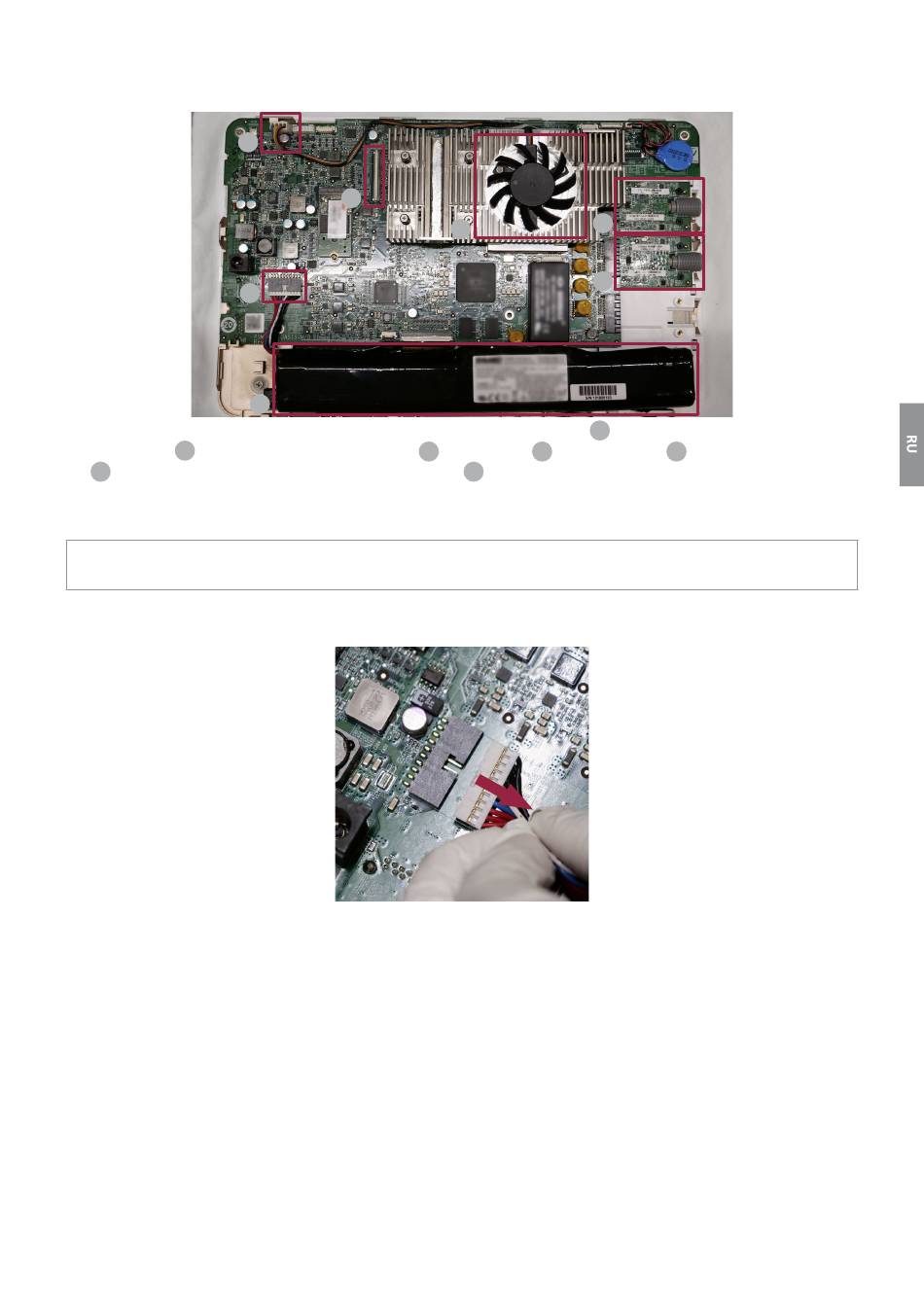

Рис. 12. Общий вид главной платы. Наименования компонентов: 1 Разъем вентилятора.
2 Коннектор FPC на главной плате. 3 Вентилятор. 4 Разъем батареи. 5 Батарея.
6 Плата интерфейса устройства визуализации (VDI) 1. 7 Плата интерфейса устройства визуализации (VDI) 2.
k) Отсоедините кабель батареи
ВНИМАНИЕ!
Перед началом замены любой детали убедитесь, что батарея отсоединена.
Чтобы отсоединить кабель батареи (расположение см. на рис. 12), осторожно выньте серый разъем из черного
разъема в направлении, указанном стрелкой на рис. 13.
1
2
4
5
Рис. 13. Отсоединение кабеля батареи
6
3
7
