Αφού αποδεσμευτεί το καλώδιο FPC, ανασηκώστε το πίσω περίβλημα και τοποθετήστε το πάνω στο τραπέζι.

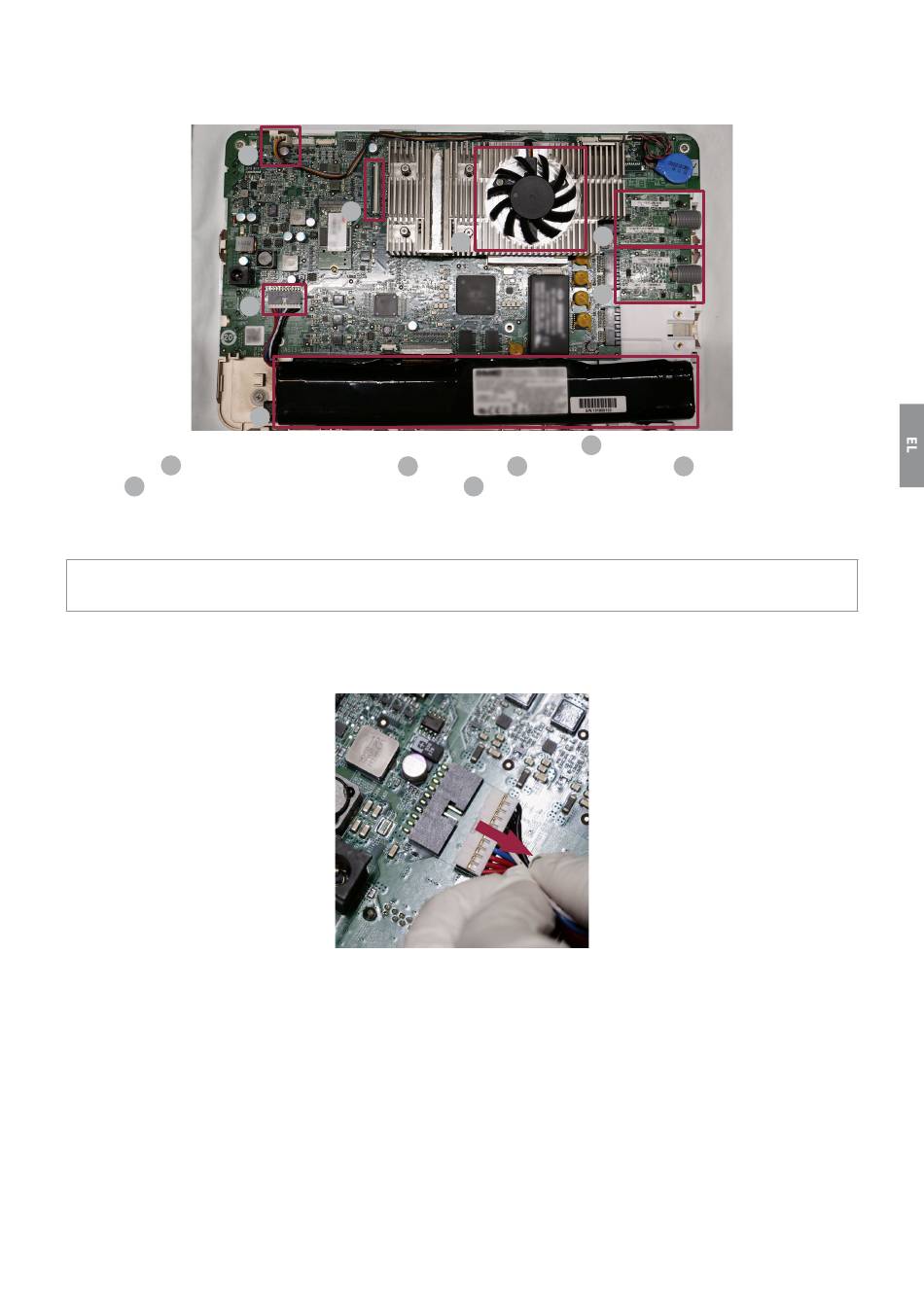

Η κύρια κάρτα εμφανίζεται, όπως φαίνεται στην Εικόνα 12.
Εικόνα 12 Επισκόπηση της κύριας κάρτας. Ονόματα εξαρτημάτων:
2
Σύνδεσμος FPC στην κύρια κάρτα,
6 Κάρτα 1 διασύνδεσης συσκευής απεικόνισης (VDI),
k) Αποσυνδέστε το καλώδιο μπαταρίας
ΠΡΟΣΟΧΗ
Πριν ξεκινήσετε την αντικατάσταση οποιουδήποτε ανταλλακτικού, βεβαιωθείτε ότι η μπαταρία έχει αποσυνδεθεί.
Αποδεσμεύστε το καλώδιο μπαταρίας (βλ. τη θέση του στην Εικόνα 12) τραβώντας το γκρίζο τμήμα προσεκτικά
για να βγει από το μαύρο τμήμα προς την κατεύθυνση που εμφανίζεται στην Εικόνα 13.
1
2
4
5
3
Εικόνα 13 Αποσύνδεση του καλωδίου μπαταρίας
3
1
Ανεμιστήρας, 4 Σύνδεσμος μπαταρίας,
7 Κάρτα 2 διασύνδεσης συσκευής απεικόνισης (VDI).
6
7
Σύνδεσμος ανεμιστήρα,
5 Μπαταρία,
