Ambu aView 2 Advance Handbuch Seite 308

c) Nakon upotrebe odložite VDI ploču u skladu s lokalnim smjernicama o odlaganju elektroničkog otpada
d) Umetanje nove VDI ploče na priključak glavne ploče
e) Postavite i pritegnite dva crna vijka (maks. okretni moment 0,2 Nm) držeći VDI ploču na njenom mjestu
(pogledajte sliku 16)
f) Provjerite je li prsten u boji iste boje kao i indikator na VDI ploči (pogledajte sliku 19)
Prilikom montiranja stražnjeg kućišta imajte na umu da se obojeni dijelovi na VDI ploči (slika 19) podudaraju s bojama
prstenova u boji na koje se postavljaju.
308

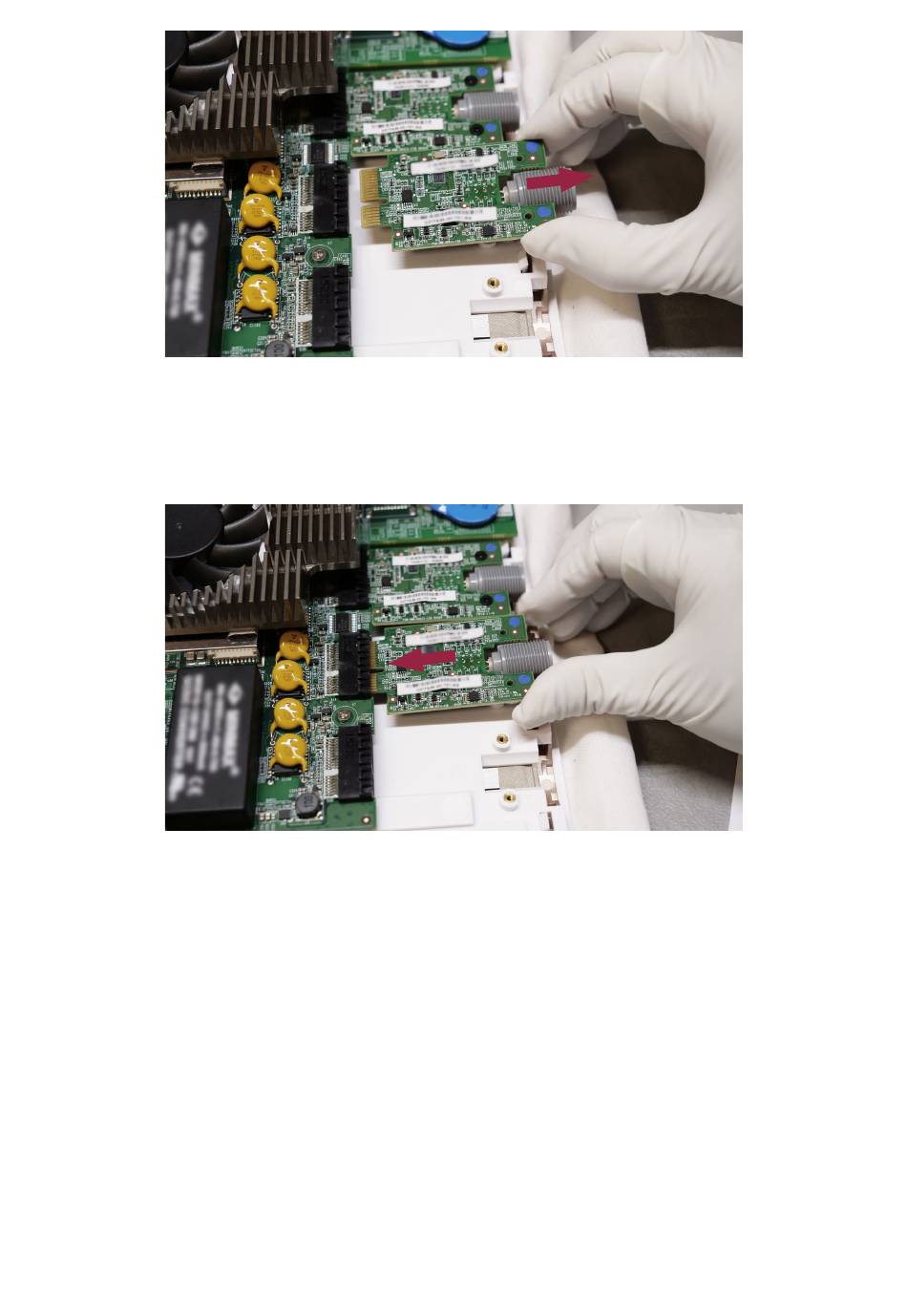

Slika 17 – uklanjanje VDI ploče
Slika 18 – umetanje nove VDI ploče
