4.5. Ponovno sestavljanje monitorja

OPOZORILO
Da ne bi ogrožali električne varnosti, ko sestavljate monitor, pazite, da v njem ne pustite orodja ali drugih
nepritrjenih delov.
a) Baterijo znova priključite na priključek za baterijo (glejte sliki 12 in 27)
Prepričajte se, da je priključek pravilno vstavljen, in sicer tako, da preverite, ali se belo sredinsko vodilo dotika črnega
dela konektorja.
b) Znova priključite kabel FPC
Znova priključite kabel FPC na glavno ploščo. Prepričajte se tudi, da je kabel še vedno priključen na ploščo I/O na
zadnjem ohišju. Na naslednji sliki je prikazana lokacija kabla FPC in priključkov FPC.
1
Znova priključite kabel FPC na glavno ploščo (glejte lokacijo 2 na sliki 28). Vstavite kabel FPC v priključek in zaklenite
belo sponko tako, da jo potisnete dol (glejte sliko 29). Prepričajte se, da so zlata vodila na tiskanem vezju obrnjena
navzdol in imajo dober stik s konektorjem.
Prepričajte se, da je konec kabla FPC do konca potisnjen v priključke in je vzporeden z njimi. Preverite, ali je kabel
FPC še vedno ustrezno priključen na ploščo I/O (glejte lokacijo 3 na sliki 28).

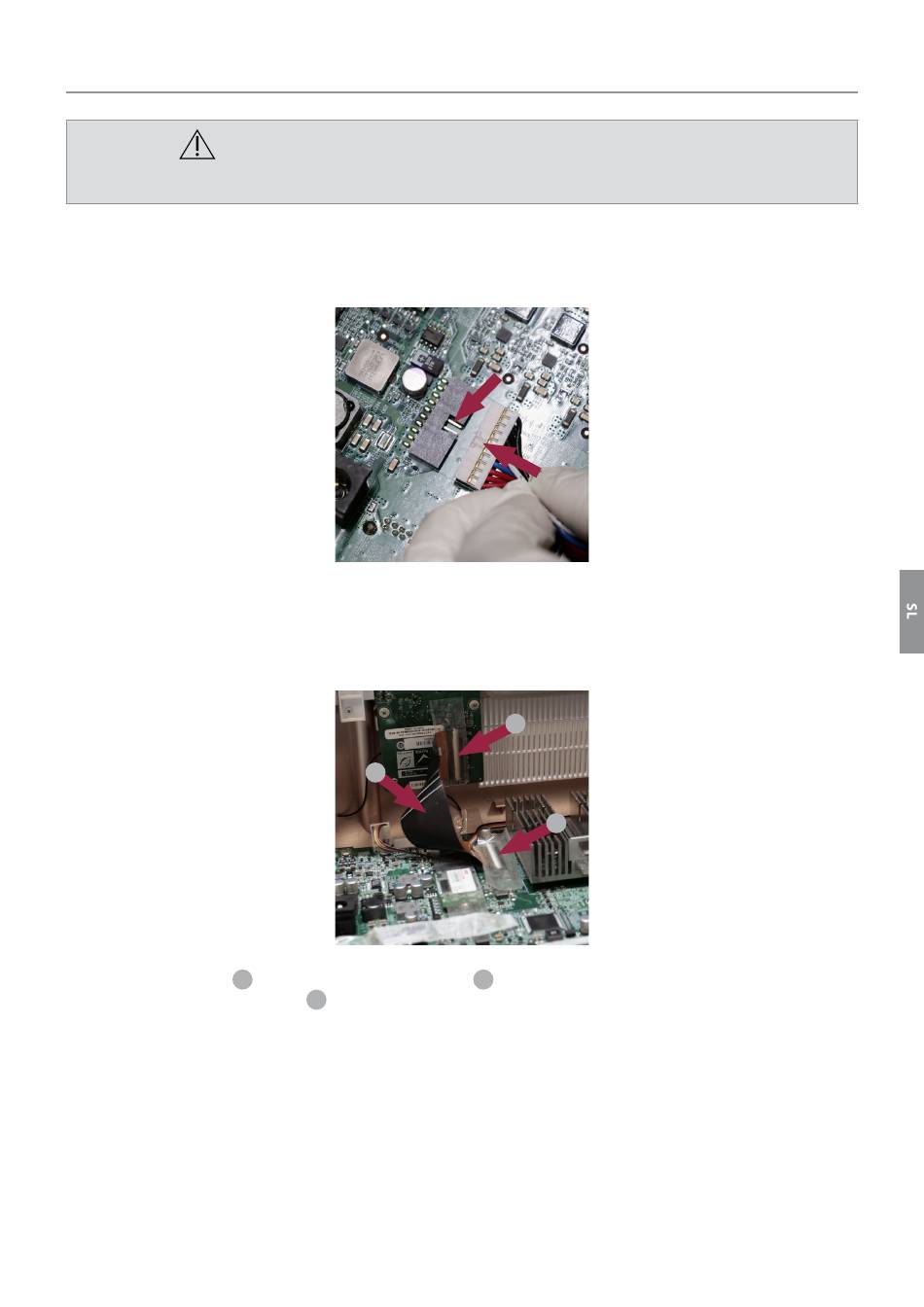

Slika 27: Ponovna priključitev priključka za baterijo
1
Slika 28: Lokacije kabla FPC in priključkov FPC.
Kabel FPC (Flexible Printed Circuit),
3 Priključek FPC na ploščo I/O na zadnjem ohišju
2
3
2 Priključek FPC na glavno ploščo
