4.3. Fan Değiştirme

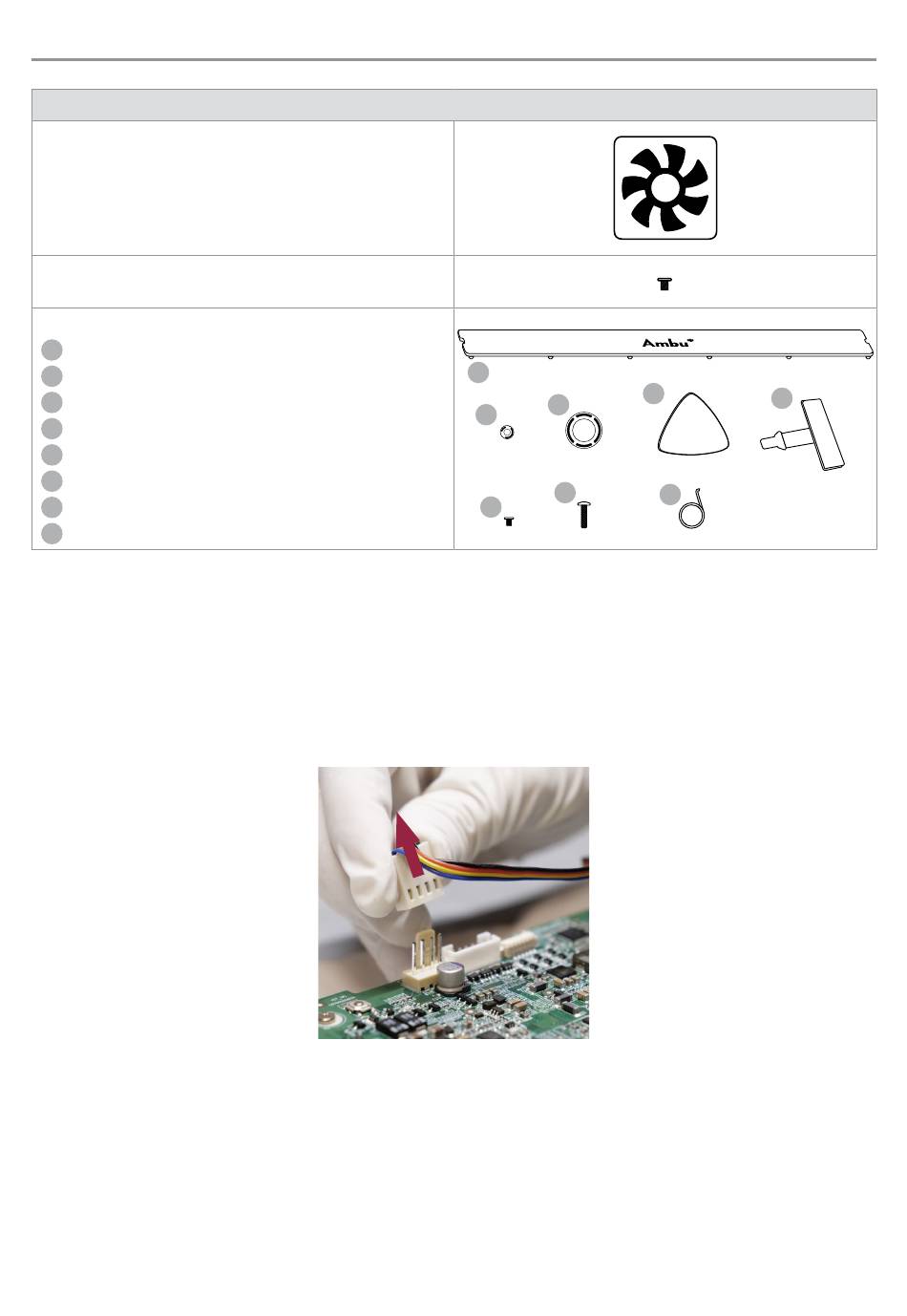

Ambu® aView™ 2 - Fan Kiti
Fan
Fan için vidalar
Yedek parça kiti (x3)
Yedek parça kiti:
1
İsim plakası (x2)
2
Vida kapağı (x2)
3
Görüntüleme cihazı konnektör kapağı (x2)
4
Plektrum aracı (x1)
5
USB Kapağı (x1)
6
Muhafaza montajı için vidalar (x10)
7
VESA montaj braketi için vidalar (x4)
8
İsim plakası sökme aracı (x1)
Ek Araçlar
Tornavida(Phillips #0).
Fanın değiştirilmesi
Fanın yerini bulmak için Şekil 12'ye bakabilirsiniz.
a) Fan konnektörünü çıkarın
Fan konnektörünün yerini ana kart üzerinde bulun (bkz. Şekil 12) ve fan konnektörünü çıkarın (bkz. Şekil 23).
b) Fanı tutan üç vidayı gevşetin (bkz. Şekil 24)
746
405016100
1
1
2
2
6
6
Şekil 23 Fan kablosunu çıkarın
