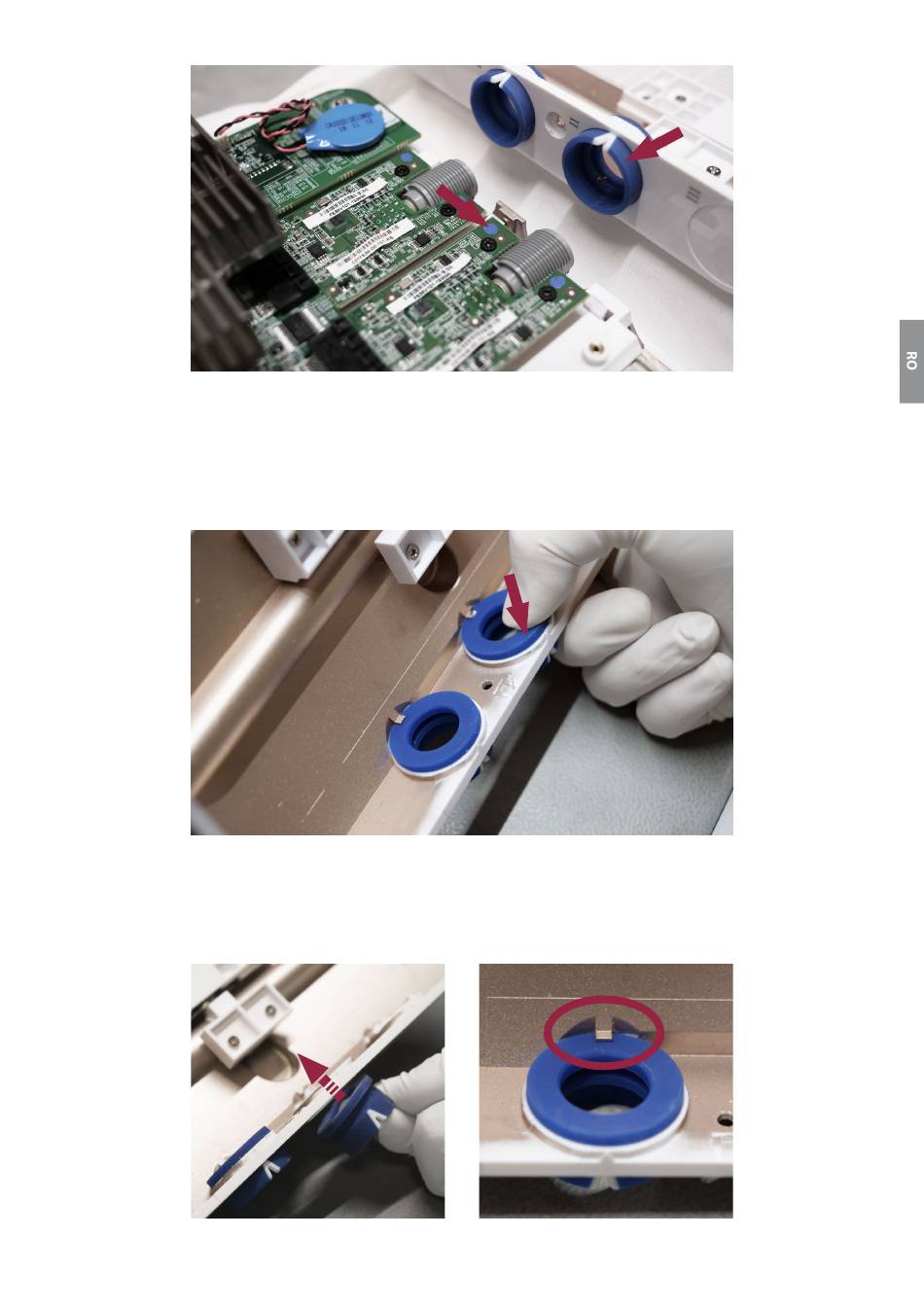

Figura 19 Indicatorul de culoare de pe placa VDI trebuie să corespundă cu inelul colorat
Înlocuiți inelul colorat dacă este deteriorat
Dacă inelul colorat este rupt, înlocuiți-l cu un inel colorat nou, aflat în kitul VDI.
a) Scoateți inelul colorat deteriorat împingându-l în afară
b) Împingeți noul inel colorat în poziție dinspre partea exterioară a carcasei dorsale
Asigurați-vă că tăietura pătrată din inelul colorat este montată pe forma corespunzătoare din interiorul carcasei
dorsale (a se vedea Figura 21).
Figura 20 Scoateți inelul colorat deteriorat.
Figura 21 Introduceți un nou inel colorat
