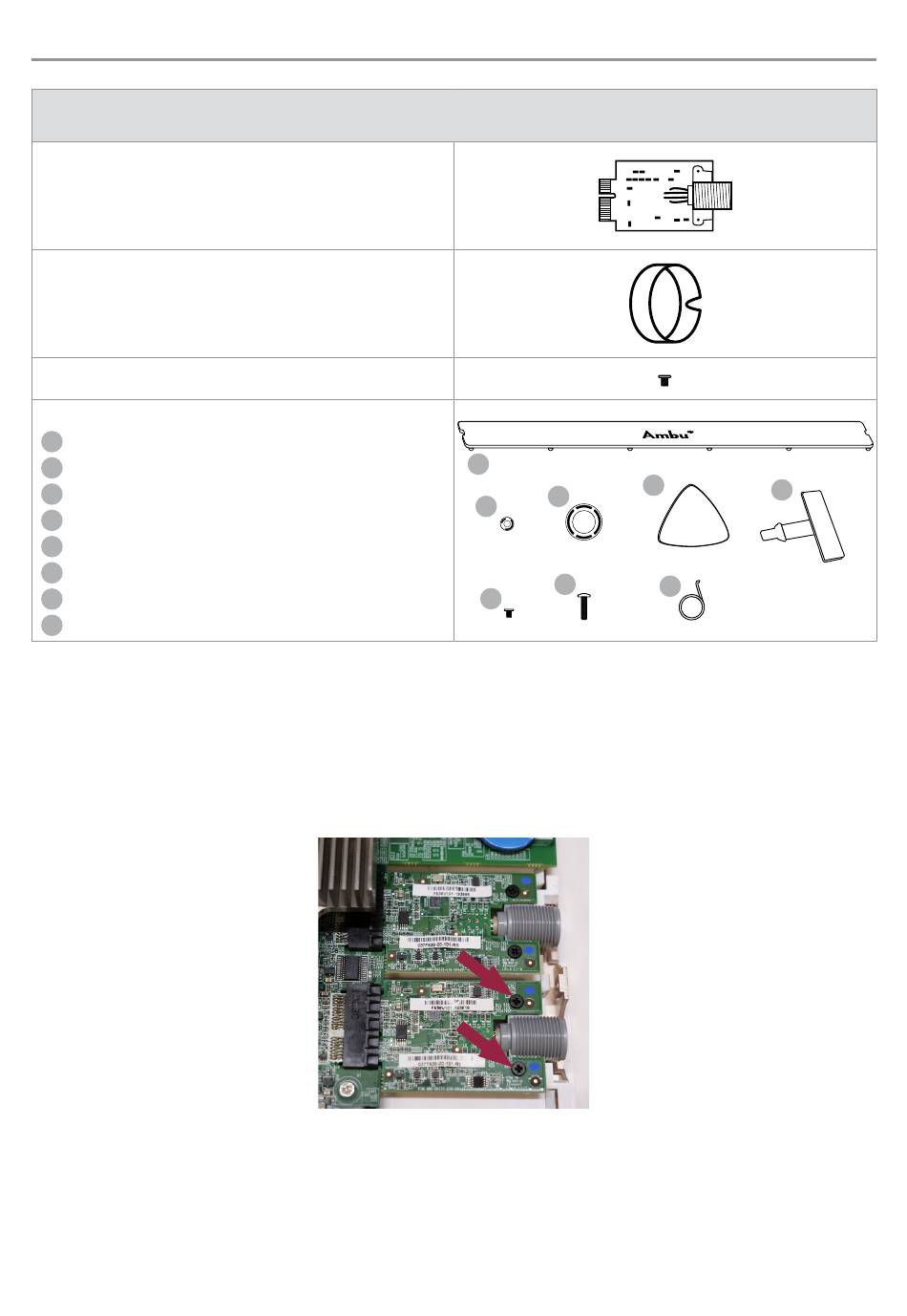

4.2. Vizualizācijas ierīces saskarnes plates nomaiņa
Ambu® aView™ 2 Vizualizācijas Ierīces Saskarnes
Komplekts — Zilā Krāsā
VIS plate - Zilā Krāsā
Krāsu gredzens
VIS plates skrūves (x2)
Rezerves daļu komplekts:
1
Datu plāksnītes (x2)
2
Skrūves aizsargvāciņš (x2)
3
Vizualizācijas Ierīces savienotāja aizsargvāciņš (x2)
4
Plektrs (x1)
5
USB aizsargvāciņš (x1)
6
Korpusa montāžas skrūves (x10)
7
Skrūves VESA stiprinājuma skavai (x4)
8
Datu plāksnītes noņemšanas rīks (x1)
Papildu rīki (komplektācijā nav iekļauti)
Skrūvgriezis (ar krustiņa galu # 0)
VIS plates nomaiņa
Lai noskaidrotu, kur atrodas VIS plate, apskatiet 12. attēlu.
a) Atskrūvējiet ar skrūvgriezi abas melnās skrūves, kas nostiprina VIS plati (skat. 16. attēlu)
b) Izvelciet VIS plati no pamatplates savienotāja
452
16. Attēls. Nomaināmās VIS plates skrūvju izņemšana
405014100
1
1
1
3
3
2
2
7
7
6
6
3
2
7
6
4
4 5
5
8
8
4
8
