Po odłączeniu przewodu FPC podnieść tylną obudowę i umieścić ją na stole.
To umożliwi dostęp do płyty głównej (patrz Rysunek 12).

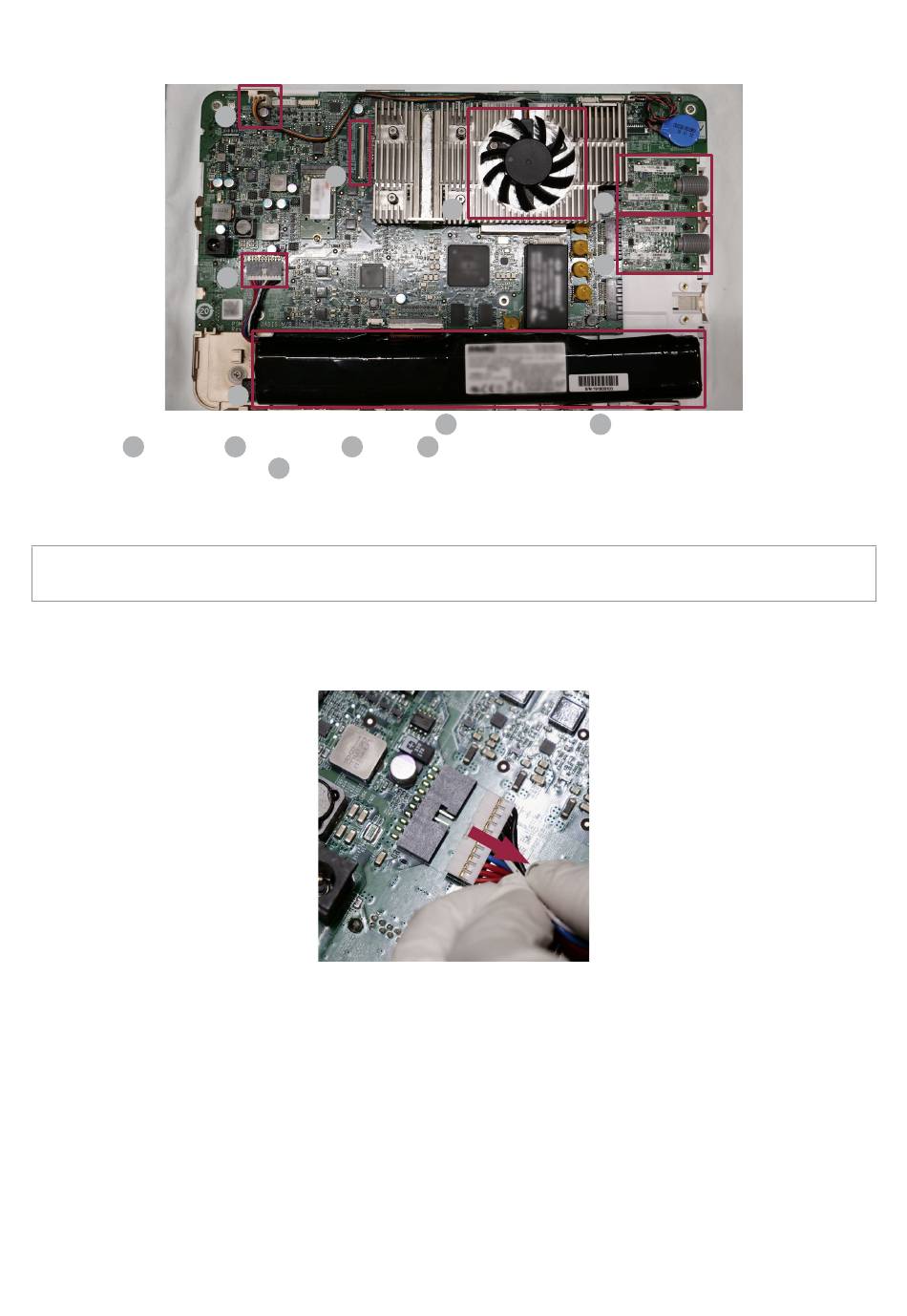

Rysunek 12 Przegląd płyty głównej. Nazwy części:
3 Wentylator
k) Odłączyć przewód baterii
ŚRODEK OSTROŻNOŚCI
Przed przystąpieniem do wymiany części zamiennych odłączyć baterię.
Aby odłączyć przewód baterii (którego umiejscowienie pokazano na Rysunku 12), ostrożnie odciągnąć szarą część od
czarnej w kierunku widocznym na Rysunku 13.
536
1
2
4
5
4 Złącze baterii 5 Bateria
7 Płytka interfejsu urządzenia do obrazowania (VDI) 2.
Rysunek 13 Odłączanie przewodu baterii
3
1
Złącze wentylatora
6 Płytka interfejsu urządzenia do obrazowania (VDI) 1
6
7
2
Złącze FPC na płycie głównej
