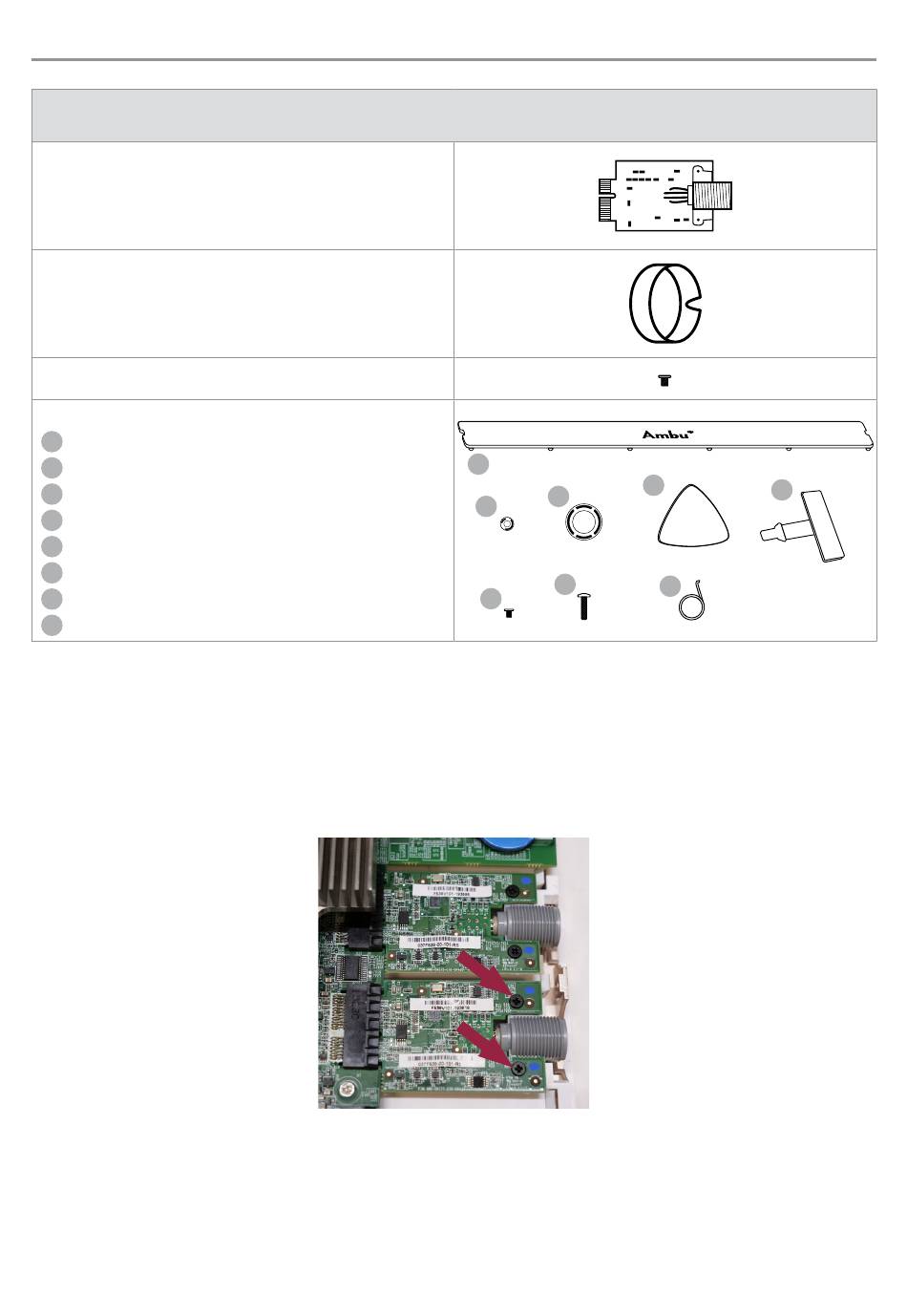

4.2. Skifte grensesnittkort for visualiseringsenheten

Ambu® aView™ 2 Advance
Visualiseringsenhet, Grensesnittsett – Blått
VDI-kort – Blått
Fargering
Skruer for VDI-kort (x2)
Reservedelssett:
1
Navneplater (x2)
2
Skruedeksel (x2)
3
Deksel for visualiseringsenhetskontakt (x2)
4
Plekter-verktøysett (x1)
5
USB-deksel (x1)
6
Skruer for montering av deksel (x10)
7
Skruer for VESA-monteringsbrakett (x4)
8
Sett for fjerning av navneplate (x1)
Ytterligere verktøy (medfølger ikke)
Skrutrekker (Phillips nr. 0).
Skifte ut VDI-kortet
Se figur 12 for å se hvor VDI-kortet er plassert.
a) Bruk skrutrekkeren til å løsne de to svarte skruene som holder VDI-kortet (se figur 16)
b) Trekk VDI-kortet ut av kontakten i hovedkortet
510
Figur 16 Fjern skruene på VDI-kortet som skal skiftes ut
