c) De gebruikte ventilator weggooien volgens de lokale richtlijnen voor het wegdoen van elektrisch afval
d) De nieuwe ventilator plaatsen
e) De nieuwe ventilator installeren met de kabel naar de bovenrand van de weergave-eenheid gericht
f) De drie schroeven die de ventilator op zijn plaats houden, plaatsen en vastdraaien (max. aanhaalmoment van
0,3 nm) (zie afbeelding 24)
g) De ventilatorkabel aansluiten (zie afbeelding 12 en afbeelding 23)
h) De stappen in hoofdstuk 4.5 volgen om de weergave-eenheid weer in elkaar te zetten
486

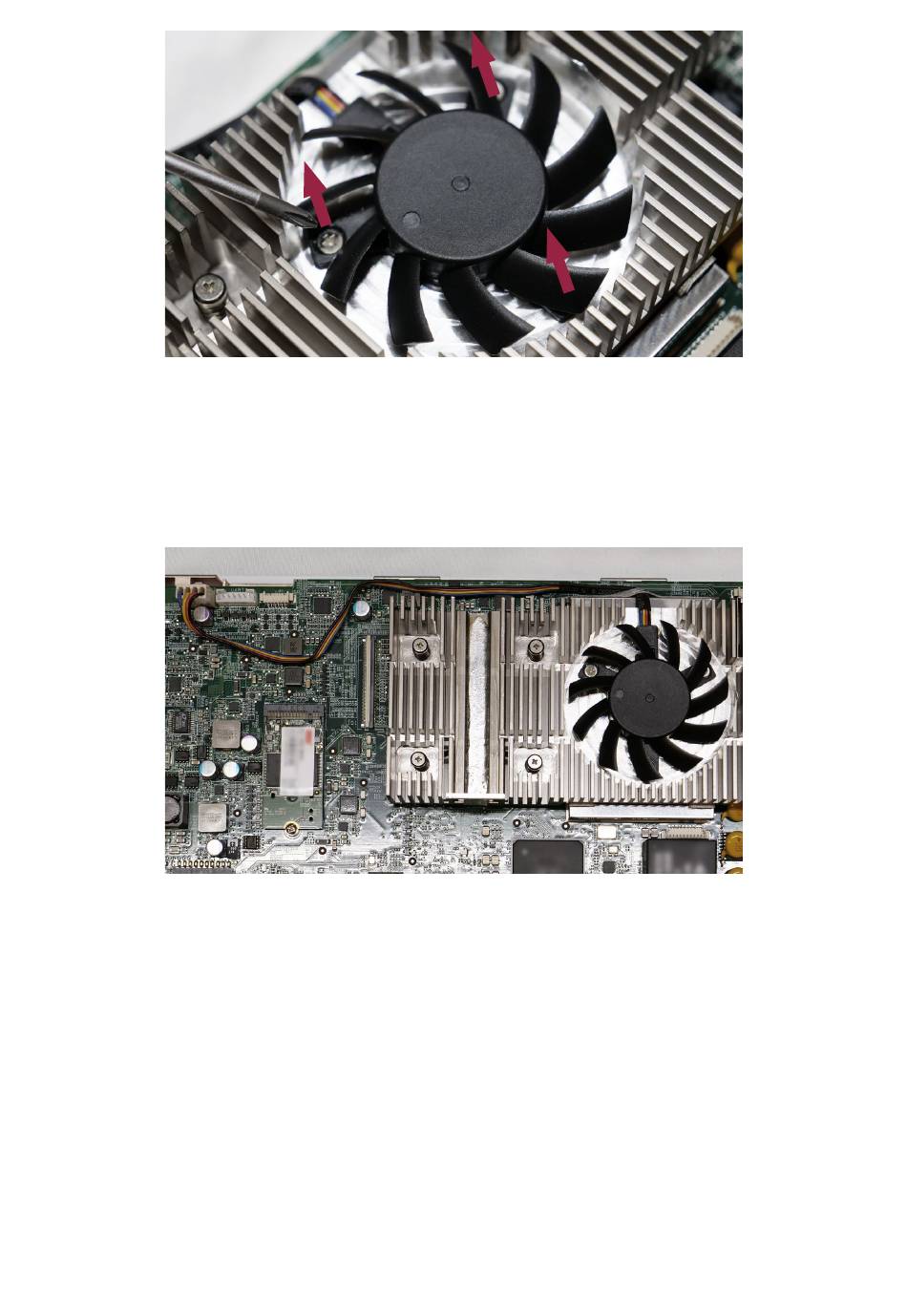

Afbeelding 24 De schroeven uit de ventilator verwijderen
Afbeelding 25 De ventilator installeren
