Ambu aView 2 Advance Handbuch Seite 170

c) Τοποθετήστε το πίσω περίβλημα ξεκινώντας από το πλαϊνό μέρος όπου βρίσκονται οι έγχρωμοι δακτύλιοι
(βλ. Εικόνα 30)
Βεβαιωθείτε ότι το άκρο του πίσω περιβλήματος είναι ευθυγραμμισμένο και ασφαλισμένο στο άκρο του μπροστινού
μέρους της μονάδας προβολής κάτω από τους έγχρωμους δακτυλίους.
Εικόνα 30 Τοποθέτηση του πίσω περιβλήματος ξεκινώντας από το πλαϊνό μέρος με τους έγχρωμους δακτυλίους
d) Τραβήξτε το πίσω περίβλημα προς τις θύρες USB και γύρω από αυτές, και σπρώξτε το πίσω περίβλημα
στη θέση του (βλ. Εικόνα 31 και Εικόνα 32)
Προσέξτε το άκρο του πίσω περιβλήματος να μην προκαλέσει βλάβη στις θύρες USB. Βεβαιωθείτε ότι όλα τα
κλειδώματα γύρω από το άκρο της μονάδας προβολής έχουν ασφαλίσει στη θέση τους.
170

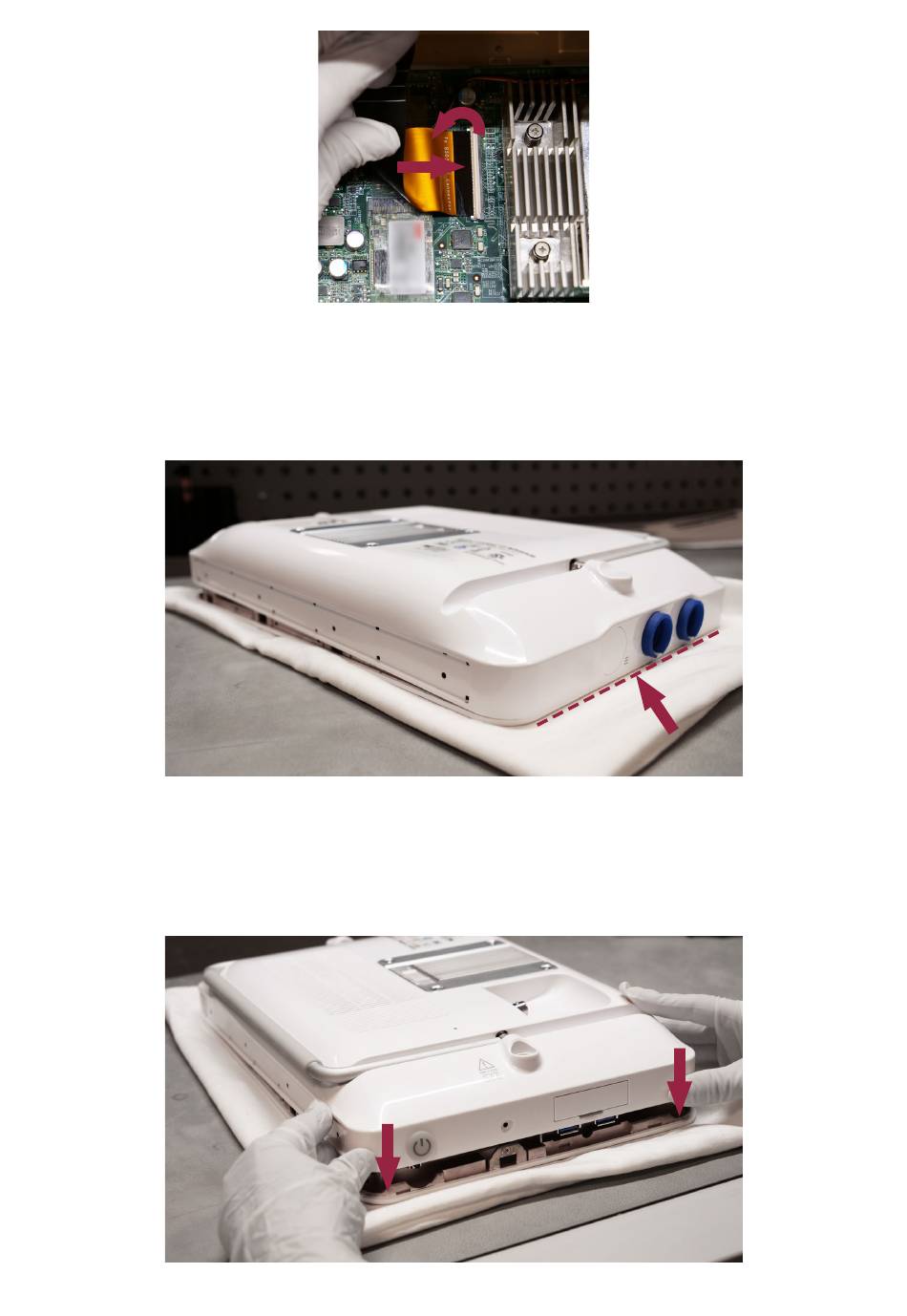

Εικόνα 29 Επανασύνδεση του καλωδίου FPC στην κύρια πλάκα
Εικόνα 31 Τοποθέτηση του πίσω περιβλήματος (συνεχίζεται)
