4.3. Wymiana wentylatora

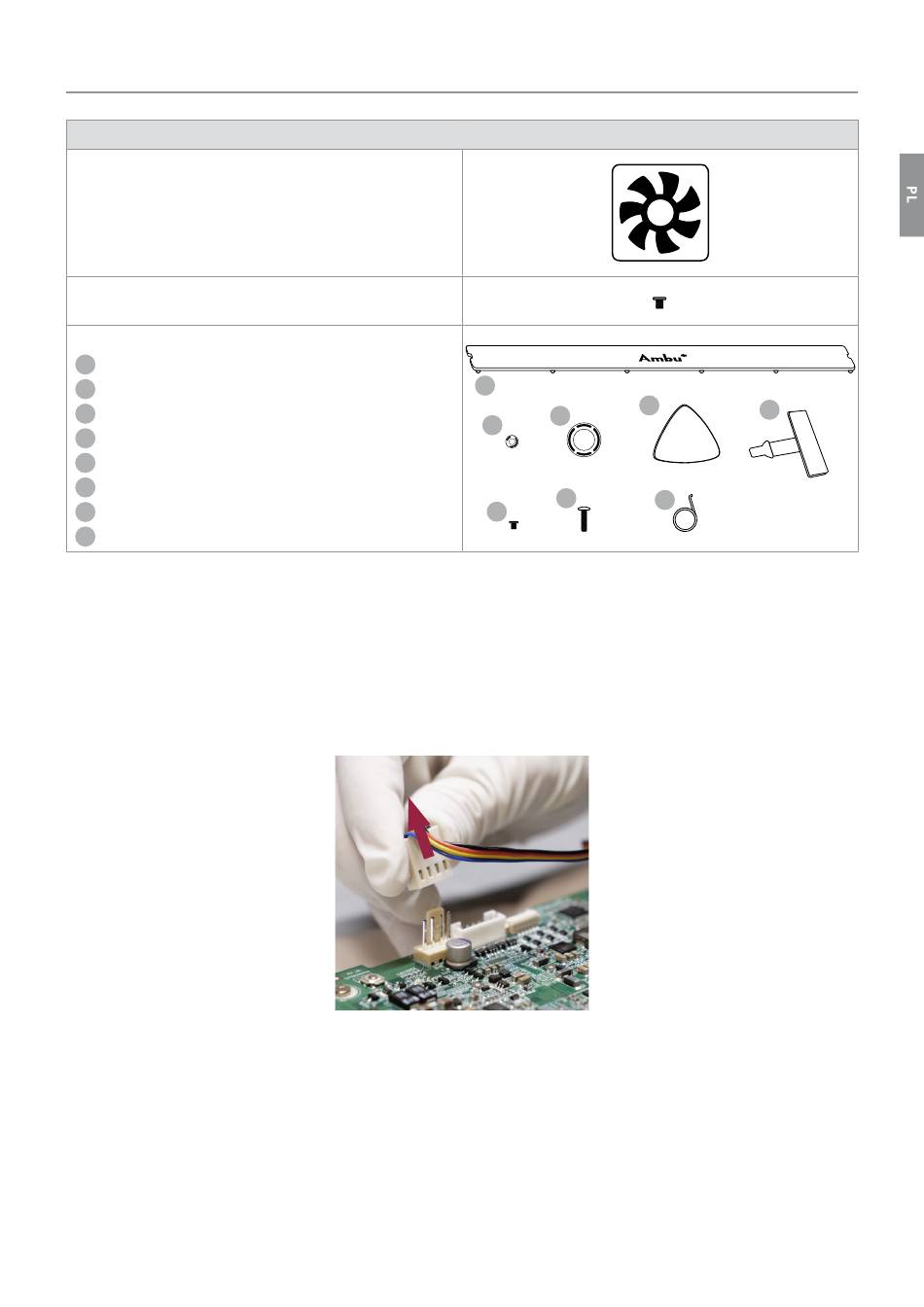

Ambu® aView™ 2 — Wentylator z Zestawem
Wentylator
Śruby do wentylatora
Zestaw części zamiennych (x3)
Zestaw części zamiennych:
1
Tabliczki znamionowe (x2)
2
Osłona śruby (x2)
3
Osłona złącza urządzenia do obrazowania (x2)
4
Plektron (x1)
5
Osłona USB (x1)
6
Śruby do montażu obudowy (x10)
7
Śruby do uchwytu montażowego VESA (x4)
8
Narzędzie do usuwania tabliczek znamionowych (x1)
Dodatkowe narzędzia
Śrubokręt (Phillips 0).
Wymiana wentylatora
Umiejscowienie wentylatora pokazano na Rysunku 12.
a) Odłączyć złącze wentylatora
Odnaleźć złącze wentylatora na płycie głównej (patrz Rysunek 12) i odłączyć je (patrz Rysunek 23).
b) Odkręcić trzy śruby mocujące wentylator (patrz Rysunek 24)
405016100
1 1
2
6
Rysunek 23 Odłączanie przewodu wentylatora
1
2
6
4
4
3
3
2
7
8
7 8
6
4
3
7
8
5 5
