Ambu aView 2 Advance Handbuch Seite 622

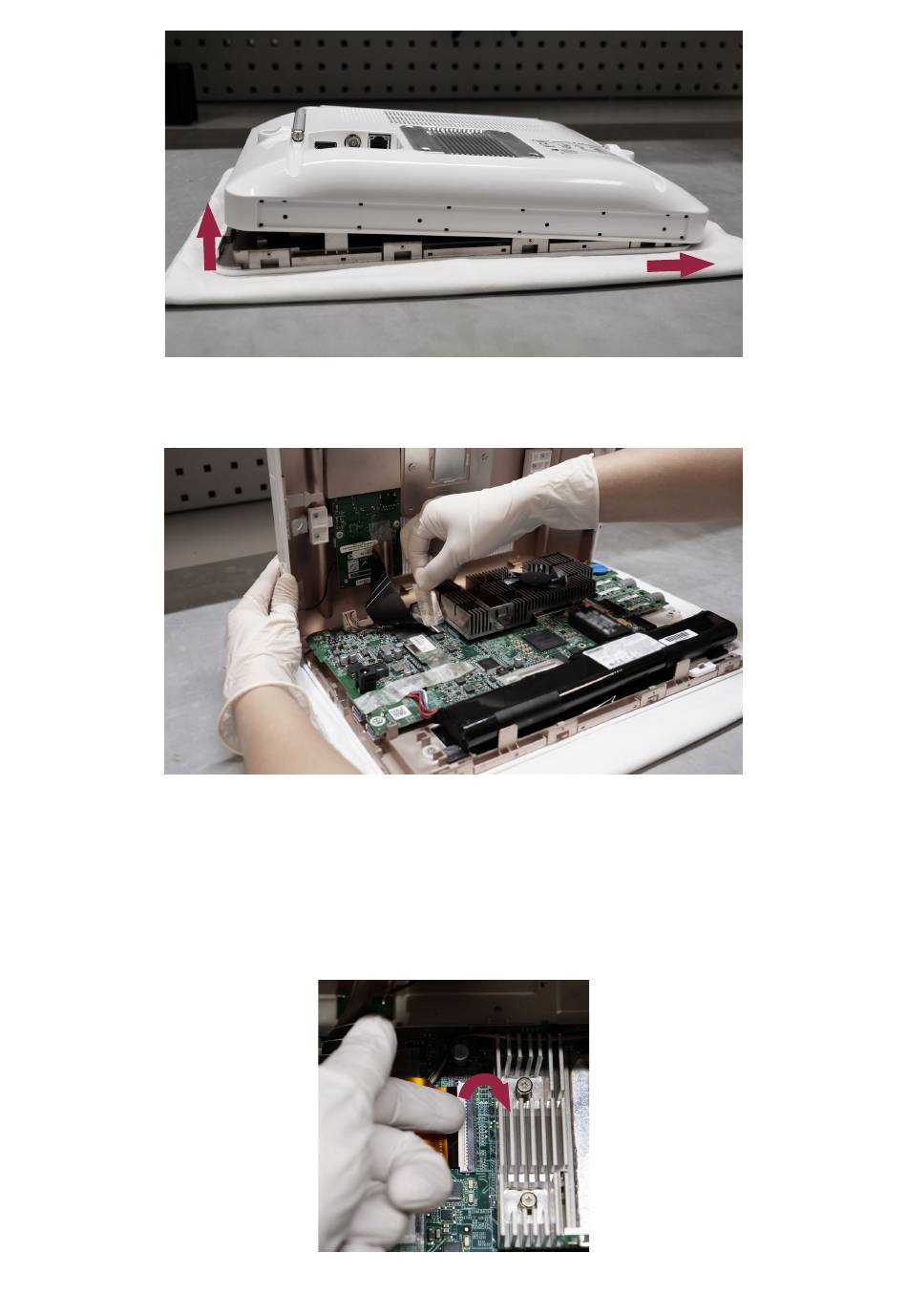

Рис. 9. Осторожно поднимите заднюю крышку корпуса и немного сдвиньте ее вправо
Осторожно поднимите заднюю крышку с подсоединенным внутренним кабелем FPC.
Рис. 10. Осторожно поднимите заднюю крышку, при необходимости снимите клейкую ленту
i) Снимите клейкую ленту.
Если разъемы на платах закреплены клейкой лентой, ее можно снять (см. рис. 10). Устанавливать клейкую ленту
обратно на место не требуется, так как она используется только для защиты во время транспортировки до
конечного пользователя.
j) Отсоедините кабель FPC.
Ногтем приподнимите белые фиксаторы (см. рис. 11).
622
2 см
Рис. 11. Отсоединение кабеля FPC
1 см
