Ambu aView 2 Advance Handbuch Seite 42

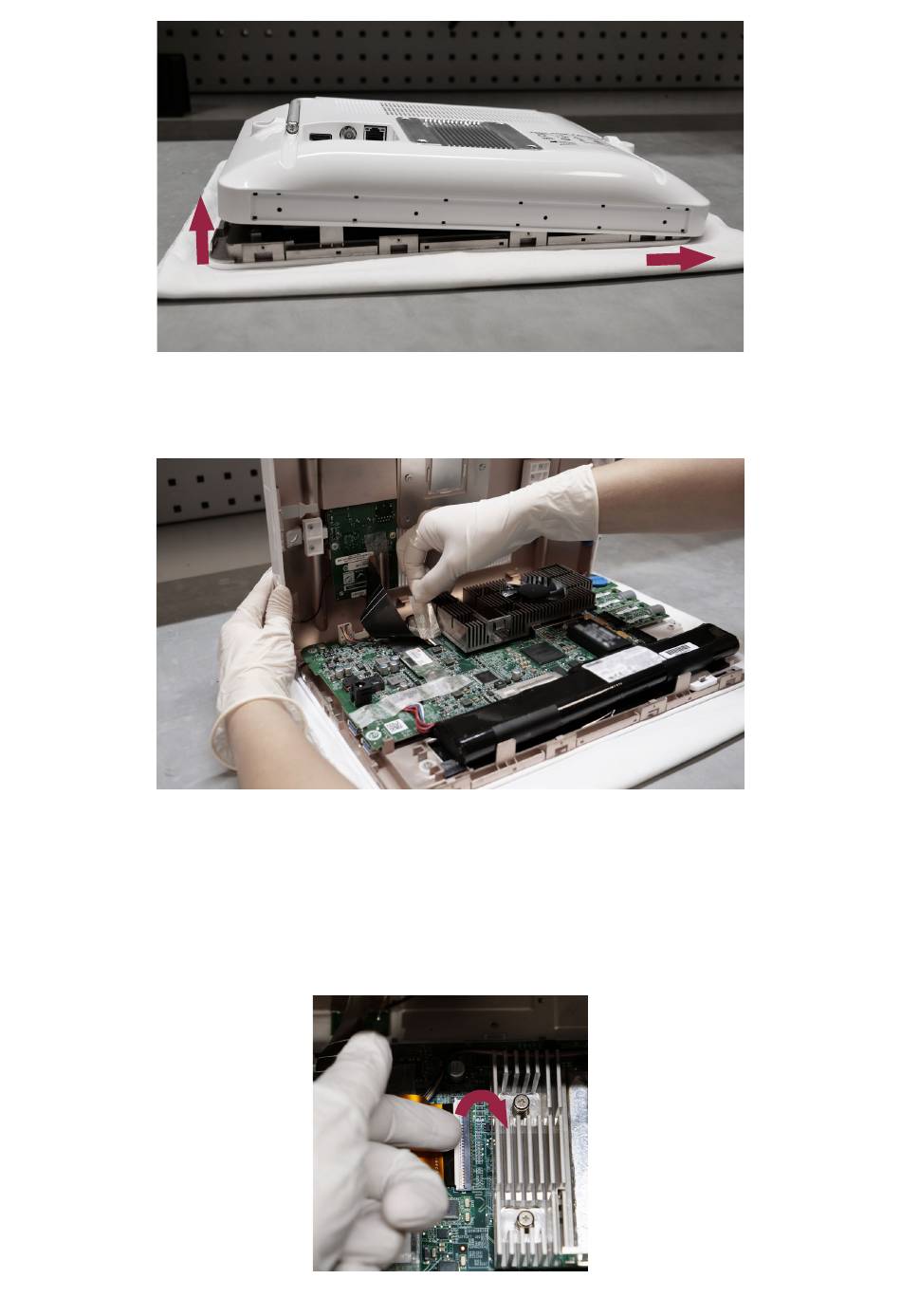

Фигура 9 Внимателно издърпайте задната част на корпуса нагоре и я плъзнете леко надясно
Отворете внимателно задната част на корпуса, докато вътрешният FPC кабел все още е свързан.
Фигура 10 Отворете внимателно задната част на корпуса и отстранете лепенката, където е необходимо
i) Отстранете лепенката
Ако конекторите на платките са защитени с лепенка, може да я отстраните (вижте фигура 10). Не е необходимо да
поставяте отново лепенката, тъй като тя служи само за защита по време на транспортиране до крайния потребител.
j) Освободете FPC кабела
Обърнете бялата ключалка нагоре с нокът (вижте фигура 11).
42
2 cm
Фигура 11 Разкачване на FPC кабела
1 cm
