Ambu aView 2 Advance Handbuch Seite 48

Фигура 19 Цветовата индикация на VDI платката трябва да съответства на цветния пръстен
Подмяна на повреден цветен пръстен
Ако цветният пръстен е счупен, го подменете с нов цветен пръстен, който се предоставя с комплекта с VDI.
a) Премахнете повредения цветен пръстен, като го избутате навън.
b) Натиснете новия цветен пръстен на място от външната страна на задната част на корпуса
Уверете се, че квадратният прорез в цветния пръстен е поставен в съответната форма от вътрешната страна
на задната част на корпуса (вижте фигура 21).
48

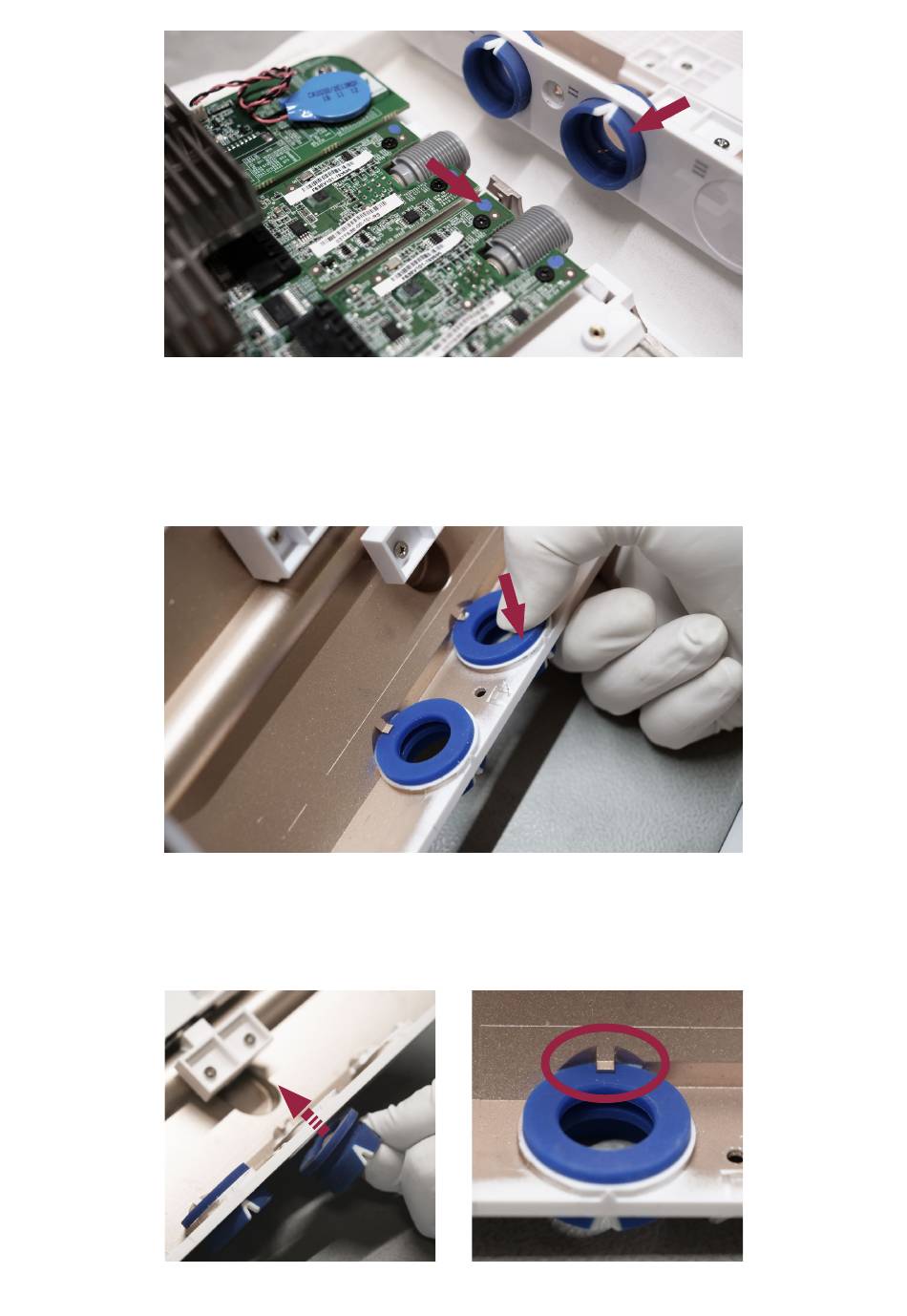

Фигура 20 Премахване на повреден цветен пръстен
Фигура 21 Поставяне на нов цветен пръстен
