Ambu aView 2 Advance Handbuch Seite 47

c) Изхвърлете използваната VDI платка, като следвате местните разпоредби за изхвърляне на
електрически отпадъци
d) Поставете новата VDI платка в конектора на главната платка
e) Поставете и затегнете двата черни винта (макс. въртящ момент 0,2 Nm), придържащи VDI платката на
място (вижте фигура 16)
f) Уверете се, че цветният пръстен е в същия цвят като указанието на VDI платката (вижте фигура 19)
Когато монтирате отново задната част на корпуса, имайте предвид, че цветните точки на платките за VDI
(фигура 19) съответстват на цветовете на цветните пръстени, към които са поставени.

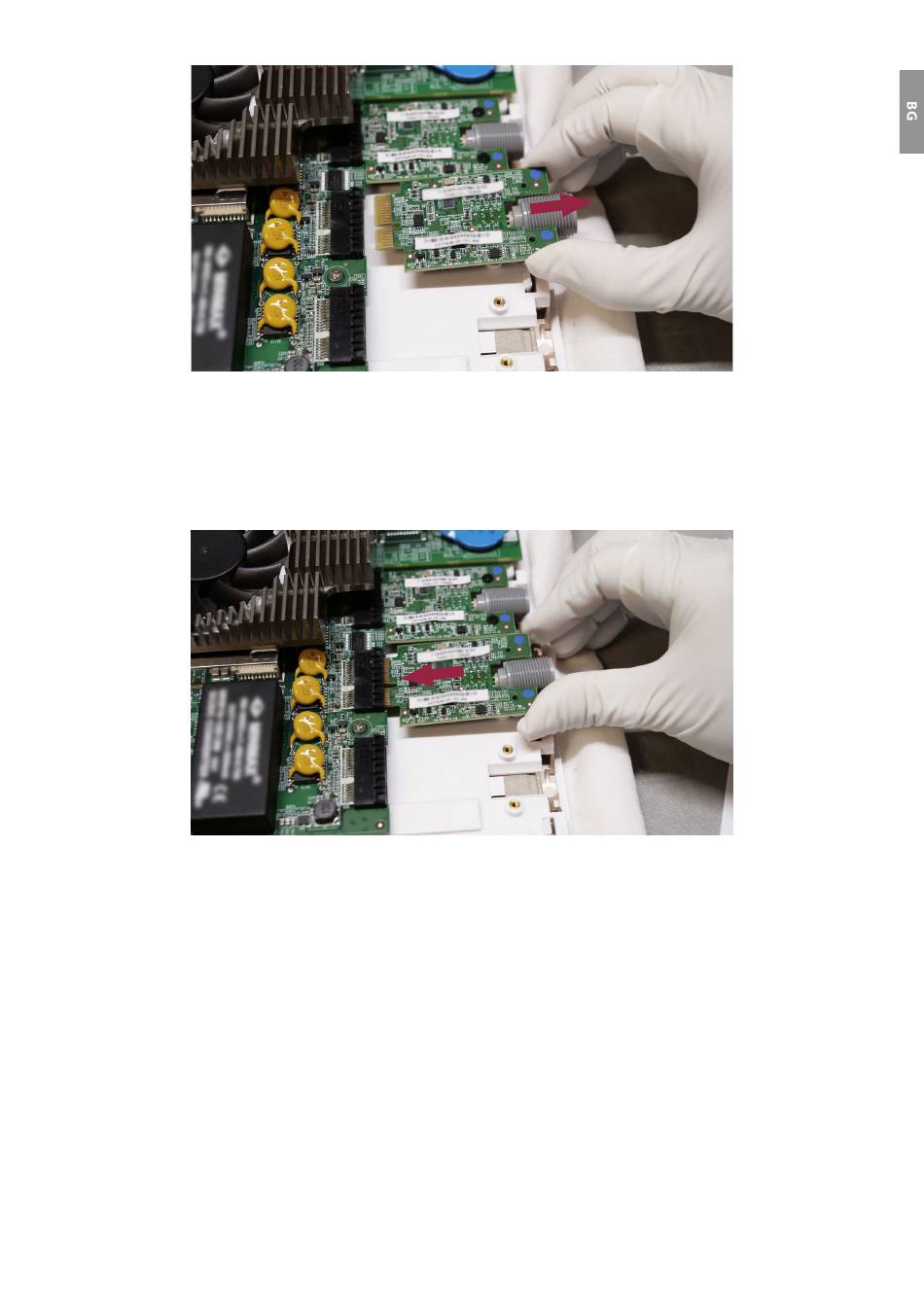

Фигура 17 Изваждане на VDI платката
Фигура 18 Поставяне на нова VDI платка
47
