Tipps zur piezoelektrischen Messtechnik
78

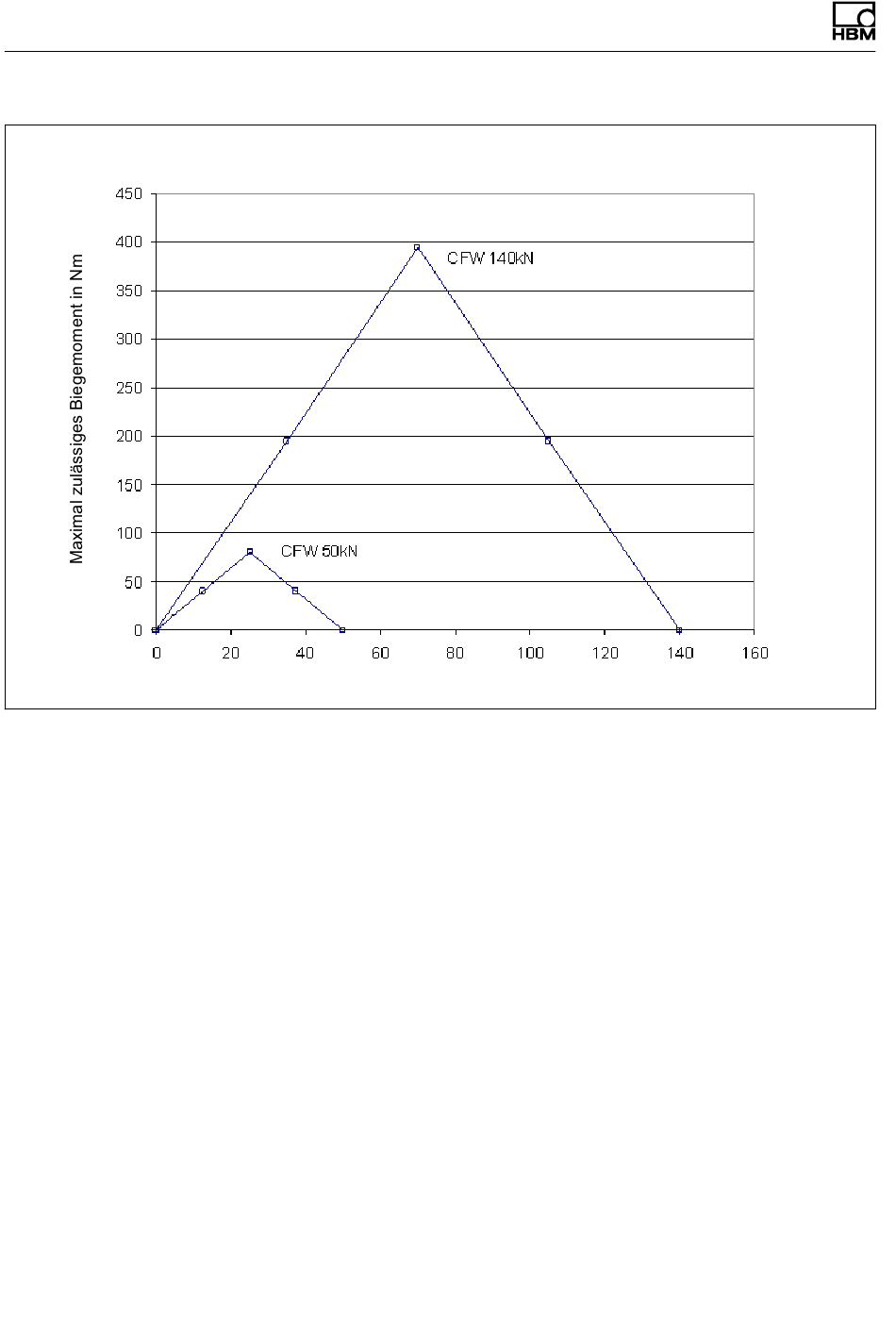

CFW: zulässiges Biegemoment
Normalkraft in kN
Abb. 14.6 Zulässiges Biegemoment über der Kraft in
Messrichtung (Normalkraft) für den Aufnehmertyp
CFW
Der durch das Biegemoment verursachte Messfehler ist
gering, da die höheren Materialspannungen auf der einen
Seite des Kristalls durch eine geringere Spannung auf
der anderen Seite kompensiert werden. Wird ein piezo­
elektrischer Kraftmessring (1-CFW/50kN) mit einem Bie­
gemoment von 100 Nm belastet, so ergibt sich ein Aus­
gangssignal von -2,3 N.
Problematisch ist vor allem die mögliche Überlastung des
Messelements. Beachten Sie deshalb die maximalen
Querkräfte laut Datenblatt.
