5 Schutzmodule
5.9 LVRT – Low Voltage Ride Through [27(t)]

AWE gesteuertes LVRT

Wie bereits erwähnt, ist es die Aufgabe des LVRTs, die dezentrale Erzeugungsanlage im
Fall von kurzzeitigen, Netzspannungseinbrüchen am Netz zu halten. Fehler innerhalb des
elektrischen Energieversorgungsnetzes, auf die Automatische Wiedereinschaltversuche
(koordiniert mit Schutzfunktionen wie Kurzschlussschutz oder Distanzschutz) angewendet
werden, führen zu einer möglichen Serie von Netzspannungseinbrüchen in einem
Zeitfenster, das durch die parametrierten Pausenzeiten und Kommandozeiten des AWE-
Moduls vorgegeben wird. Die durch die Pausenzeiten der AWE verursachten
Spannungseinbrüche sind temporär. Das Schutzgerät muss somit in der Lage sein, die
von einer AWE verursachten temporären Spannungseinbrüche zu erkennen und nur in
dem Fall einen Auslösebefehl abzusetzen, wenn die Spannung am Netzanschlusspunkt
unter das Spannungsprofil fällt oder wenn alle Wiedereinschaltversuche des AWE-Moduls
erfolglos waren.
Die folgende Abbildung zeigt den Verlauf der Spannung während einer nicht erfolgreichen
zweischüssigen AWE.
Wie von einigen Anschlussrichtlinien gefordert, muss die dezentrale Erzeugungsanlage in
der Lage sein, mehrere Spannungseinbrüche, die z.B. von einer AWE verursacht sind, zu
durchfahren. Aber sie kann vom elektrischen Energieversorgungsnetz getrennt werden,
wenn der Fehler permanent ist. Mittels des Features »AWE gesteuertes LVRT«, das im
LVRT-Modul gewählt werden kann, kann diese Anforderung leicht umgesetzt werden.
1. Fehlereintritt
U/Un (in pu)
1
0.3
0 0.15

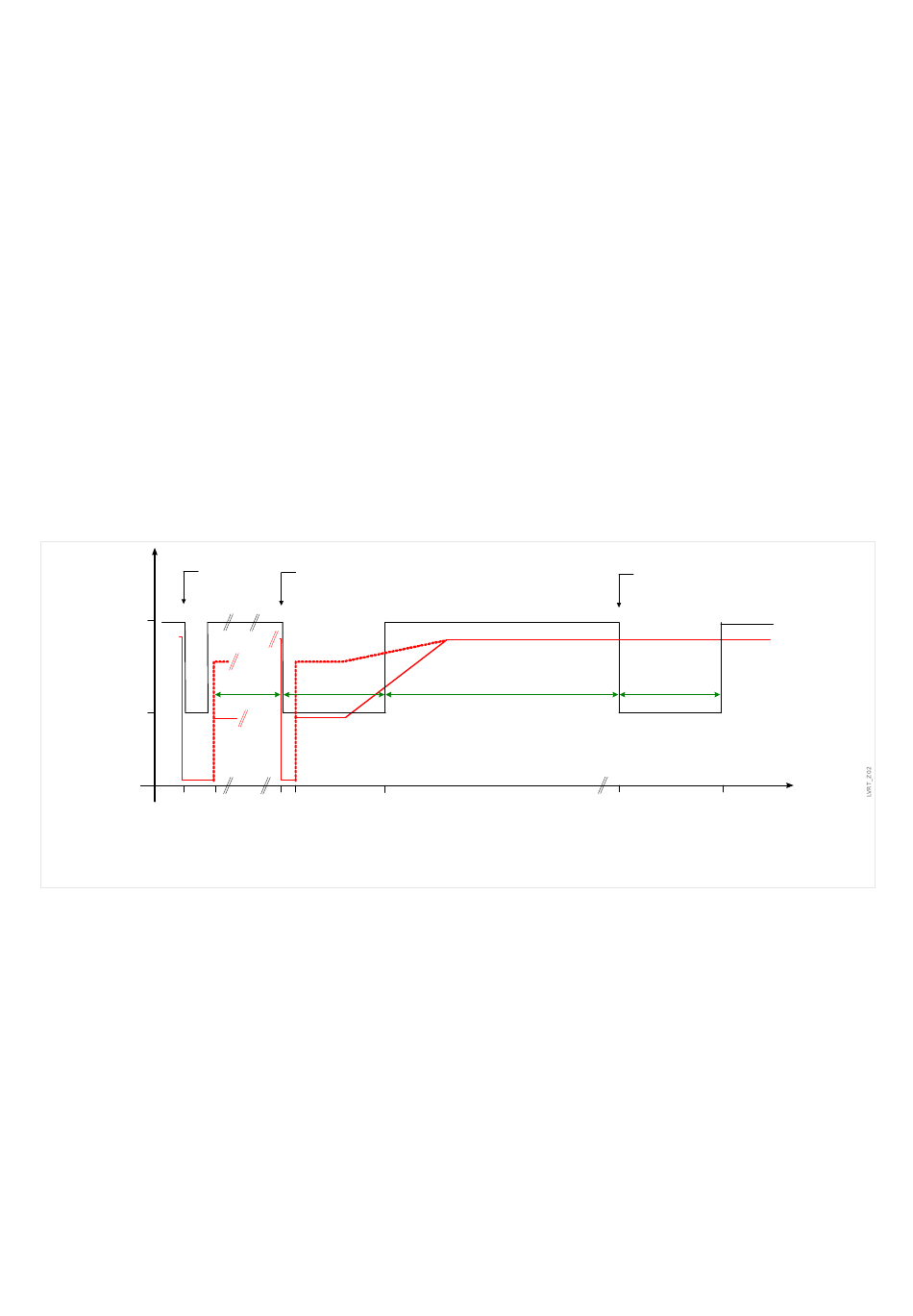

Abb. 58: Spannungsverlauf während einer zweischüssigen, nicht erfolgreichen AWE (aus:
VDE‑AR‑N 4110/4120).

Funktionale Beschreibung des LVRT-Moduls

Das LVRT-Modul wurde für netzparallel arbeitende dezentrale Energieerzeugungsanlagen
entwickelt.
Es vergleicht die gemessene momentane Netzspannung mit einem einstellbaren
Spannungsprofil welches getriggert wird, sobald die Netzspannung unter die
Startschwelle »Ustart<« fällt.
Nach dem das Modul gestartet (getriggert) wurde, überwacht es die Netzspannung
darauf, ob diese oberhalb des vorgegebenen Spannungs-Zeit-Profils verläuft. Ein
Auslösesignal wird nur dann abgesetzt, wenn die Netzspannung unter das LVRT-Profil fällt
(Auslösebereich).
230
Wiederzuschalten auf Fehler
Grenzlinie 1
AWE-Pausenzeit, typisch: 0.3 s - 2 s
typische Auslösezeiten: 0.1s - 10 s
0 0,15 1,00
Grenzlinie 2
AWE-Pausenzeit, typisch: 15s - 20 s
MRU4
Wiederzuschalten auf Fehler
typische Auslösezeiten: 0.1s - 10 s
0 1,00
MRU4-3.7-DE-MAN
