Rational iCombi Pro Planer-Handbuch Seite 33

2.6 Abwasseranschluss
Ø 40 mm
min. 3°/5%
Ø 40 mm
250-300 mm
Ø 40 mm
250-300 mm
min. 3°/5%
Ø 50 mm
78 mm
min. 3°/5%
Ø 50 mm
40 mm
min. 3°/5%
max. 1 m
50 mm
min. 3°/5%
max. 1 m

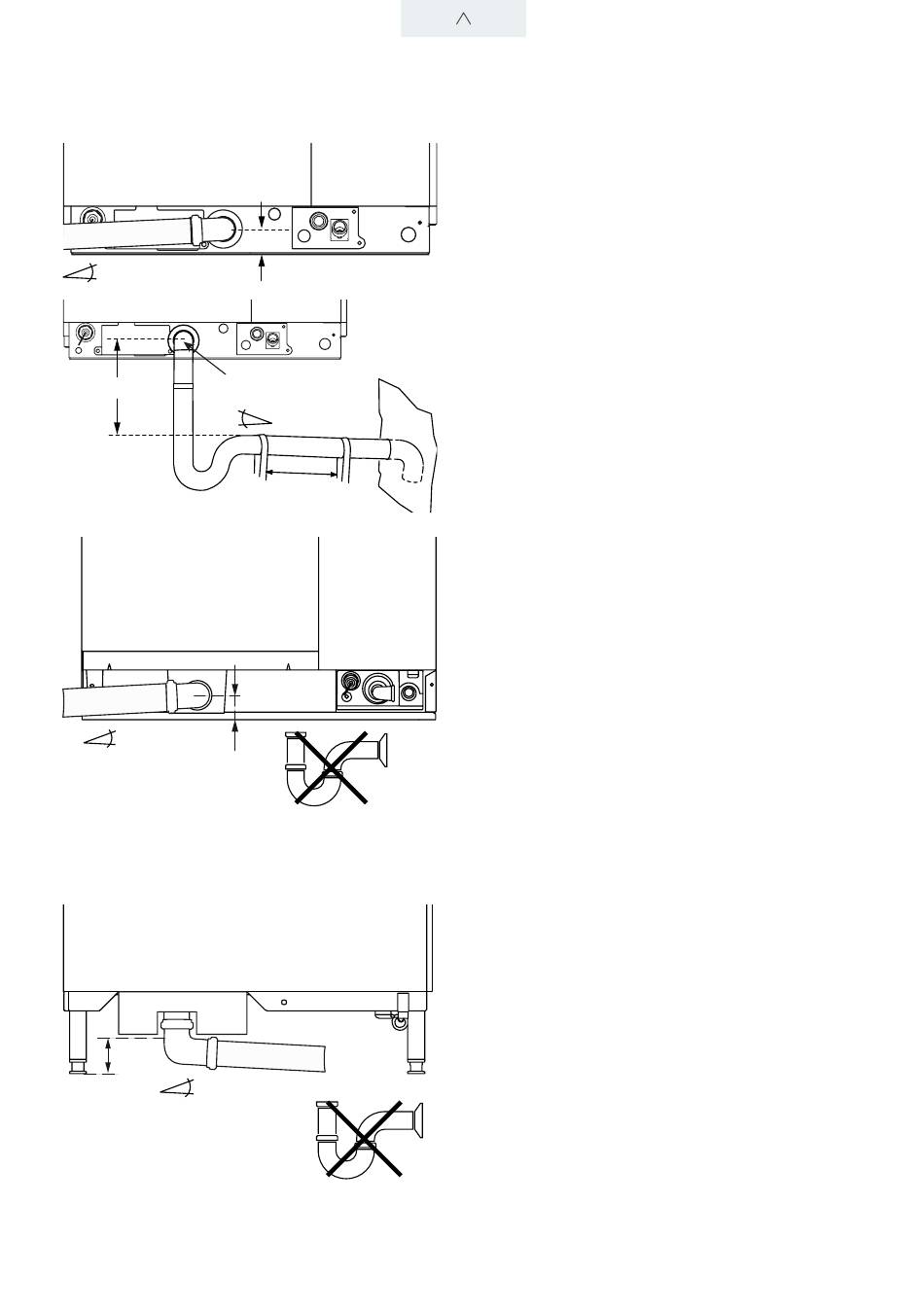

Abwasseranschluss Typ XS 6-2/3
› Geräte des Typs XS 6-2/3 verfügen über einen DN
40 mm Abwasseranschluss (Adapter DN 40/50
(mm) ist im Lieferumfang enthalten).
› Um einen optimalen Energieverbrauch zu
erreichen, empfehlen wir einen Geruchsverschluss
zu verbauen (Siphon, nicht im Lieferumfang
enthalten). Die belüftete Auslaufstrecke ist bereits
integrierter Bestandteil der Geräte.
› Höhe Abwasseranschluss: ca. 40 mm
Abwasseranschluss der Typen 6-1/1, 6-2/1,
10-1/1 und 10-2/1
› Die Geräte der Typen 6-1/1, 6-2/1, 10-1/1
und 10‑2/1 verfügen über einen DN 50 mm
Abwasseranschluss.
› Ein Festanschluss ist nur ohne Geruchsverschluss
(Siphon) zulässig Der Geruchsverschluss und
die belüftete Auslaufstrecke sind integrierter
Bestandteil der Geräte. Sollte trotzdem ein
zusätzlicher Geruchsverschluss verbaut werden,
muss ebenfalls ein Rohrbelüfter verbaut werden.
› Höhe Abwasseranschluss: ca. 50 mm
Abwasseranschluss der Typen 20-1/1 und 20-2/1
› Die Geräte der Typen 20-1/1 und
20‑2/1 verfügen über einen DN 50 mm
Abwasseranschluss.
› Ein Festanschluss ist nur ohne Geruchsverschluss
(Siphon) zulässig Der Geruchsverschluss und
die belüftete Auslaufstrecke sind integrierter
Bestandteil der Geräte. Sollte trotzdem ein
zusätzlicher Geruchsverschluss verbaut werden,
muss ein Rohrbelüfter ebenfalls verbaut werden.
› Mittlere Höhe Abwasseranschluss: ca. 78 mm
