Rational iCombi Pro Planer-Handbuch Seite 23

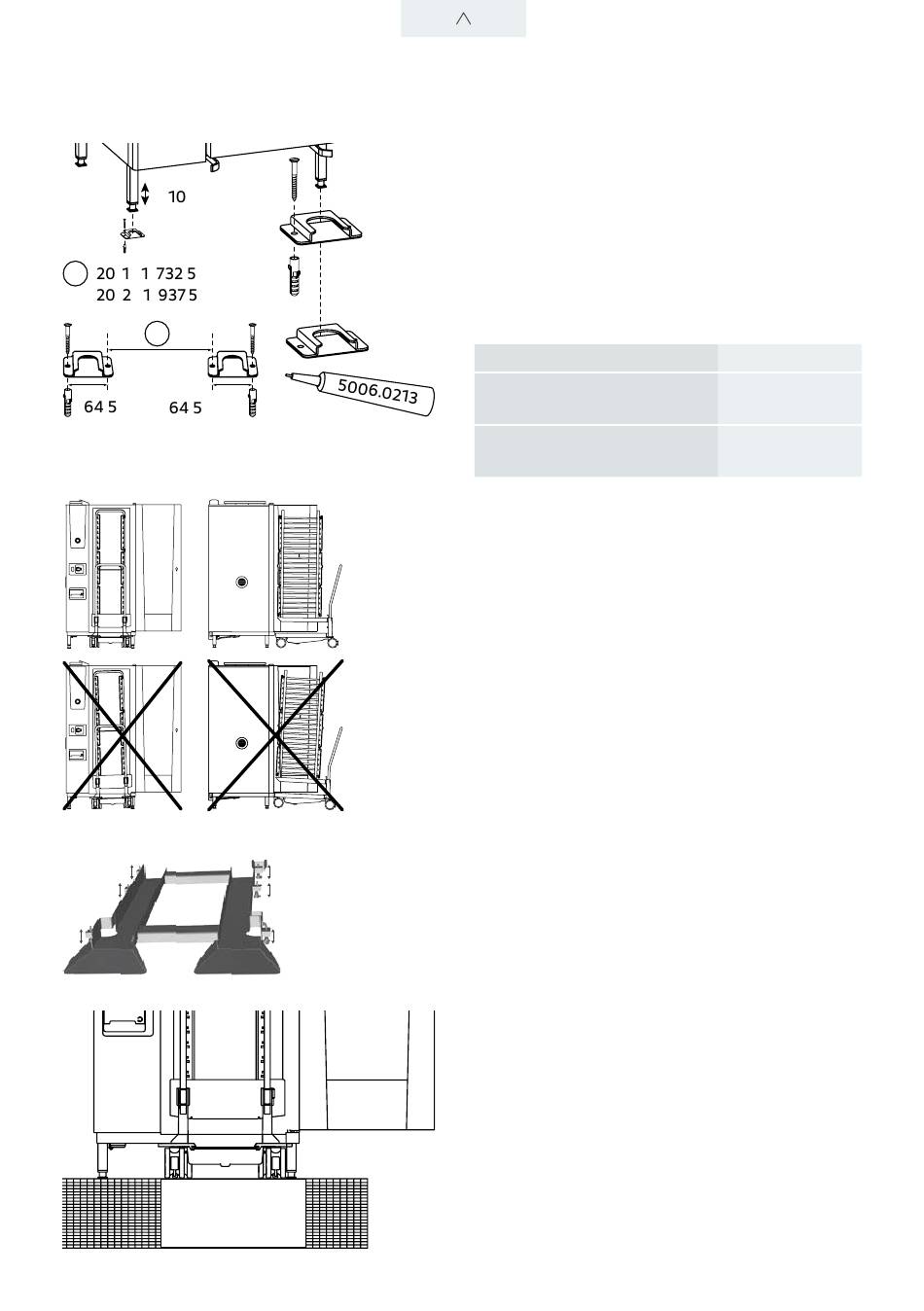

2.3 Geräteaufstellung
+ _ mm
A - / : , mm
- / : , mm
A
, mm
, mm
Aufstellung Typen 20-1/1, 20-2/1
› Zur sicheren Aufstellung der Standgeräte ist ein
Befestigungssatz im Lieferumfang enthalten.
› Um die Bodenfreiheit der Typen 20-1/1 und
20-2/1 zu erhöhen, können die Geräte (optional)
auf eine Geräteerhöhung (70 mm) gestellt werden.
Dies ist nur in Kombination mit einer Erhöhung des
Hordengestellwagens möglich.
Geräteerhöhung (70mm)
Erhöhung Hordengestellwa-
gen Typ 20-1/1
Erhöhung Hordengestellwa-
gen Typ 20-2/1
Aufstellung Typen 20-1/1, 20-2/1 mit
Hordengestellwagen
› Achten Sie darauf, dass der Hordengestellwagen
waagerecht im Garraum steht.
Einfahrrampe Hordengestellwagen
› Schrägen im Küchenboden von bis zu 3% können
mit der Einfahrrampe (optional) für Typen 20-1/1
und 20-2/1 ausgeglichen werden.
Überfahrhilfe Ablaufgitter
› Befindet sich vor dem Standgerät Typ 20-1/1,
20-2/1 ein Ablaufgitter, sollte im Einfahrbereich
des Hordengestellwagens eine Überfahrhilfe
angebracht sein.
N°: 60.70.407
N°: 60.21.297
N°: 60.22.386
