2.2 Gerätetransport
› Um Beschädigungen zu vermeiden sollten die Geräte, wenn möglich, auf der Transportpalette und in
Originalverpackung mit Hilfe eines Hubwagens transportiert werden.
› Auch der Transport ohne Transportpalette und ohne Originalverpackung mit Hilfe eines Hubwagens ist
grundsätzlich möglich. Schützen Sie hierbei das Gerät vor Beschädigungen von unten beispielsweise
durch Holzbalken oder die beigelegten Transportbalken (nur Typen 20-1/1 und 20-2/1). Hierbei muss
besonders darauf geachtet werden, dass der Luftfilterkasten und der USB-Anschluss nicht beschädigt
werden.
› Tischgeräte der Typen 6-1/1, 10-1/1, 6-2/1 und 10-2/1 können ohne Hubwagen mit Hilfe von
Tragegurten (optional) transportiert werden.
Tragegurt Set

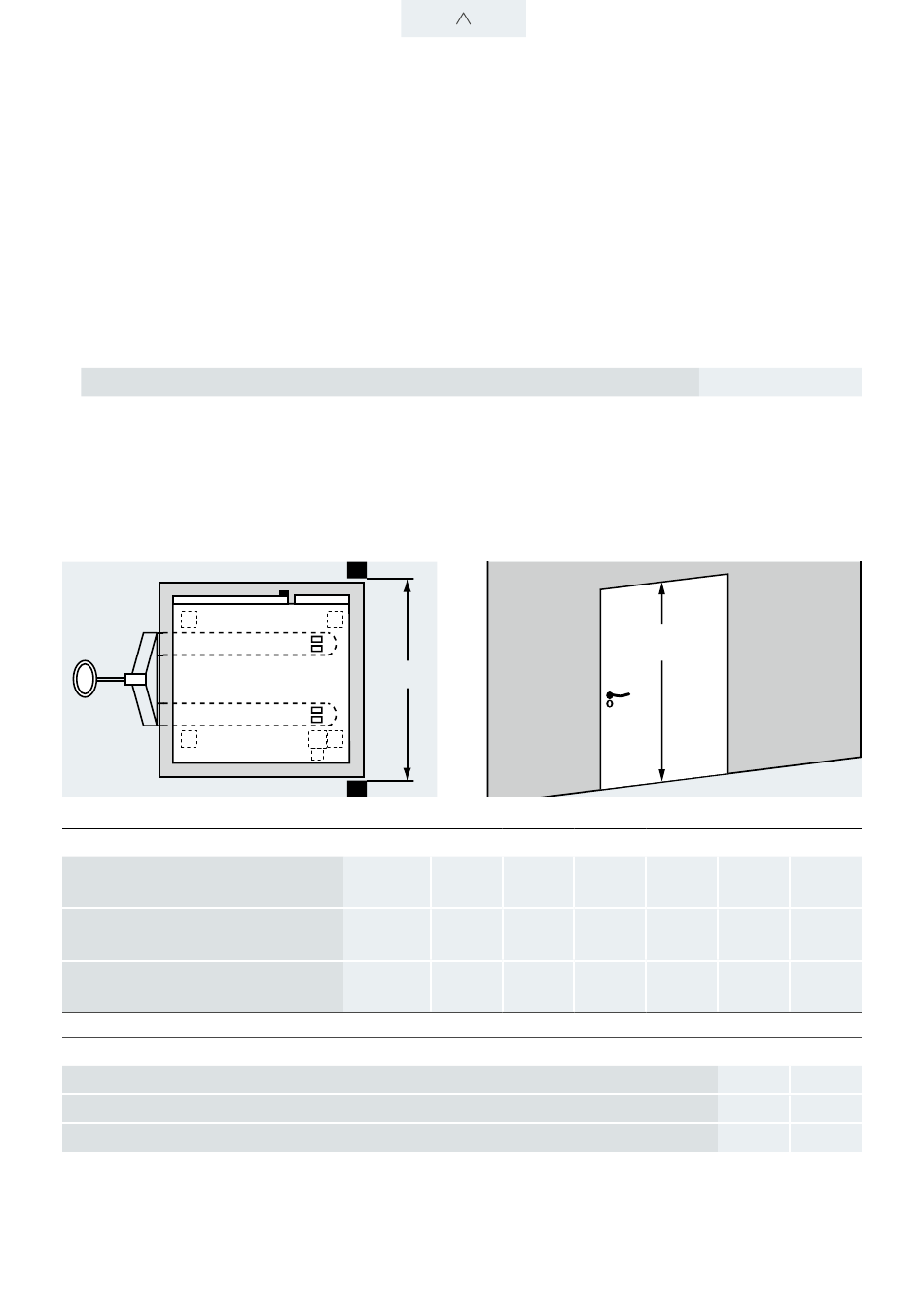

› Beachten Sie je nach Transportvariante die jeweilige Mindesttürbreite X, sowie bei Geräten der Typen
20-1/1 und 20-2/1 die Mindesttürhöhe H.
› Die Werte der Mindesttürbreite X entsprechen der Gerätetiefe mit Türgriff und Abdeckung
Luftansaugung. Bei den Werten der Mindesttürhöhe H, ist der Dampfstutzen und bei Gasgeräten das
Abgasrohr eingerechnet.
Mindesttürbreite X
Bei Transport auf Palette
mit Verpackung
Bei Transport auf Palette
ohne Verpackung
Bei Transport ohne Palette und
ohne Verpackung
Mindesttürhöhe H
Bei Transport auf Palette mit Verpackung
Bei Transport auf Palette ohne Verpackung
Bei Transport ohne Palette und ohne Verpackung
X
XS 6-2/3 6-1/1
(mm) 910 935
(mm) 880 935
(mm) 575 800
H
6-2/1 10-1/1 10-2/1 20-1/1 20-2/1
1155 955 1155
1150 935 1150
1000 800 1000
(mm)
(mm)
(mm)
N°: 91.01.135
1010 1190
970 1175
865 1155
20-1/1 20-2/1
2045 2045
2020 2020
1875 1875
