Rational iCombi Pro Planer-Handbuch Seite 21

2.3 Geräteaufstellung
A - / ,
- / ,
- / : , mm
- / : , mm
A
, mm , mm
+ _ mm

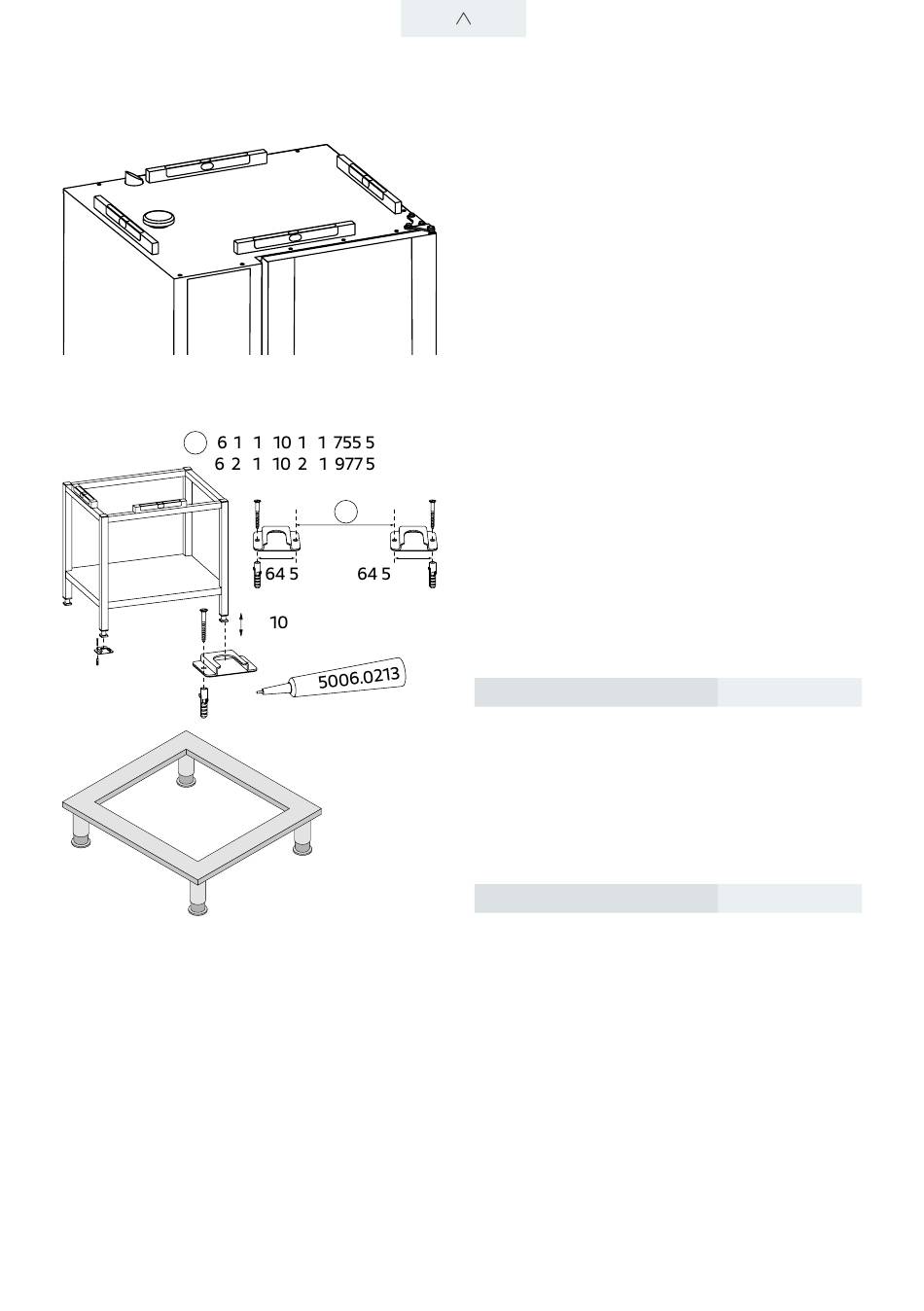

Aufstellung Typen XS 6-2/3, 6-1/1, 6-2/1,
10-1/1, 10-2/1
› Die Geräte verfügen über keine Füße und werden
direkt auf der Installationsfläche aufgestellt. Die
Installationsfläche muss waagerecht, fettfrei
und sauber sein. Die Unebenheit darf maximal
1 mm bezogen auf die Gerätebreite betragen.
Am Unterboden des Gerätes ist zur Abdichtung
ein Dichtungsband angebracht. Achten Sie beim
Verschieben des Gerätes darauf, dass dieses Band
nicht beschädigt wird.
Aufstellung Typen XS 6-2/3, 6-1/1, 6-2/1,
10-1/1, 10-2/1 auf Untergestell
› Wird das Gerät auf ein original Untergestell
gestellt, so sollte zur sicheren Befestigung das
Untergestell mit Hilfe des Befestigungssets
(optional) am Küchenboden befestigt werden.
Außerdem muss darauf geachtet werden, dass
das Untergestell mit den zwei mitgelieferten
Schrauben mit dem Gerät fest verschraubt wird
und die Federstifte des Untergestells arretieren.
Befestigungsset
Aufstellung Typ XS 6-2/3 auf Untergestell XS
› Zur waagerechten Ausrichtung und zum Ausgleich
von Unebenheiten können die Geräte des Typs
XS 6‑2/3 auf dem Untergestell XS (148 mm)
aufgestellt werden. Hiermit können Unebenheiten
von bis zu 50 mm ausgeglichen werden.
Untergestell XS (148 mm)
N°: 8700.0317
N°: 60.31.029
21
