17.3 Geräteaufstellung
166

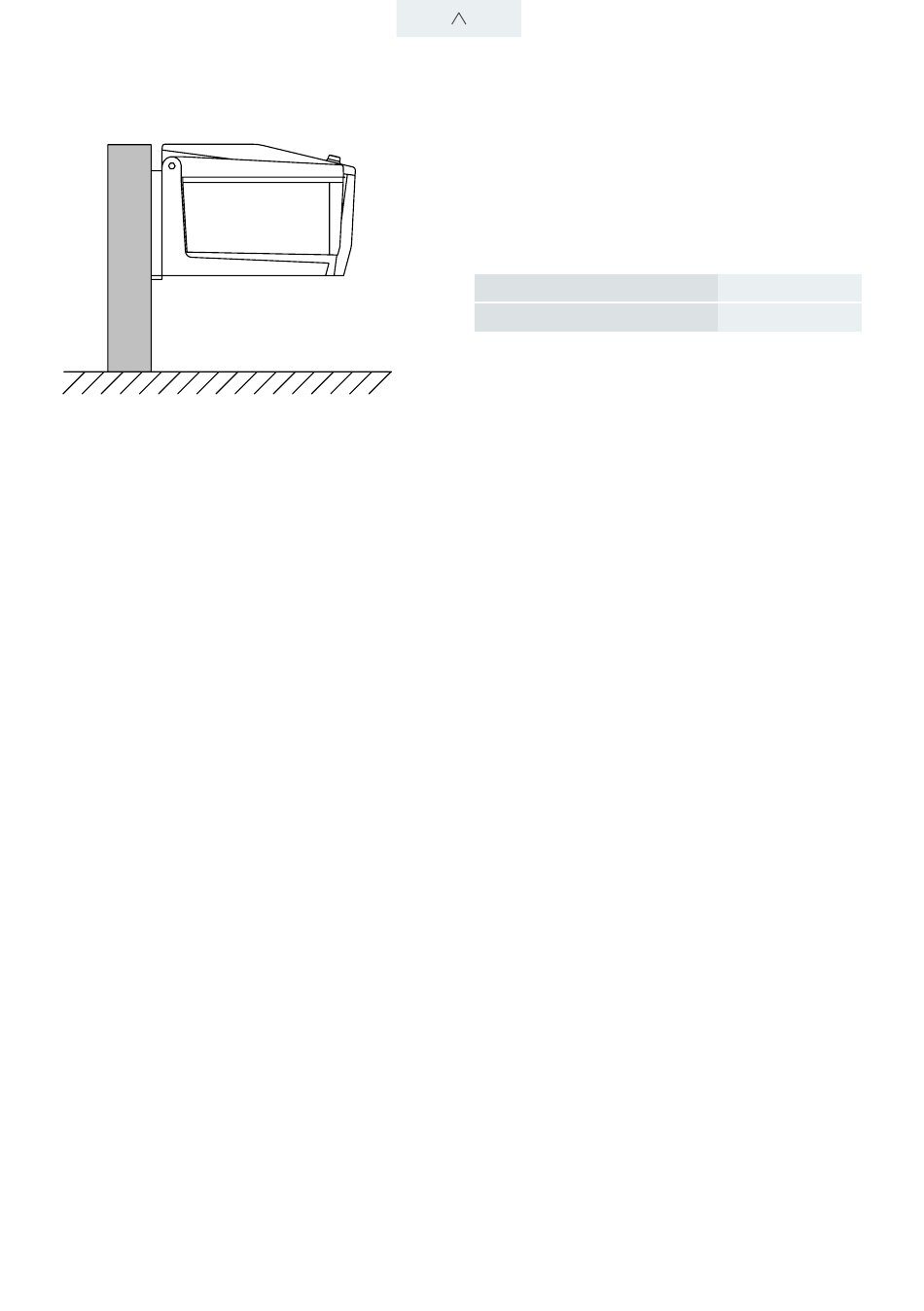

Aufstellung iVario Pro L und iVario Pro XL mit
Wandhalterung
› Die Geräte können an einer Wand mit Hilfe
einer Wandhalterung aufgestellt werden (ohne
Unterbau).
Kit Wandaufhängung Typ L
Kit Wandaufhängung Typ XL
Hinweis zur Installation:
Die Wandgeräteträger müssen an einer Betonmauer
oder an einer Stahlbetonmauer befestigt werden.
Dafür werden 8 Bolzenanker M12 benötigt (4 Stück
pro Halter).
Max. Gewicht des Gerätes inkl. Lebensmittel: ca.
500 kg. Das Gewicht ist gleichmäßig auf die zwei
Geräteträger verteilt.
Alle Bolzenanker arbeiten auf Zug und Scherung
und müssen auf jeder Seite ca. 3200N Zugkraft und
2500N Scherkraft aufnehmen (der Sicherheitsfaktor
gegen Zug und Scherung der Bolzenanker liegt
hierbei ca. bei 10).
Die Geräteträger werden mittels Reibschluss in
Position gehalten (mit einem Reibkoeffizient von
0,35 liegt der Sicherheitsfaktor gegen Rutschen
bei 4).
N°: 60.75.993
N°: 60.75.934
