2.1 Bauseitige Anschlüsse
Typen XS 6‑2/3, 6‑1/1, 6‑2/1, 10‑1/1 und 10‑2/1
5 2
4 2
Geräteanschluss-Kit bestehend aus Wasserschlauch
(2 m) und Abwasserrohr mit Anschlussbögen DN50.
Geräteanschluss-Kit
Hinweise:
› Seitens der RATIONAL AG bestehen keine
Vorgaben zur Mindesthöhe von Gas-,
Wasser- oder Elektroanschlüssen. Hier sind
die länderspezifischen Vorgaben und die
Planungssituation entscheidend.
› Bei den Typen 6-1/1, 6-2/1, 10-1/1 und
10-2/1 ist bereits geräteseitig ein Siphon
integriert. Es darf daher kein zusätzlicher Siphon
ohne vorgeschaltete Entlüftungseinrichtung
verbaut werden (vgl. Kapitel 2.6).

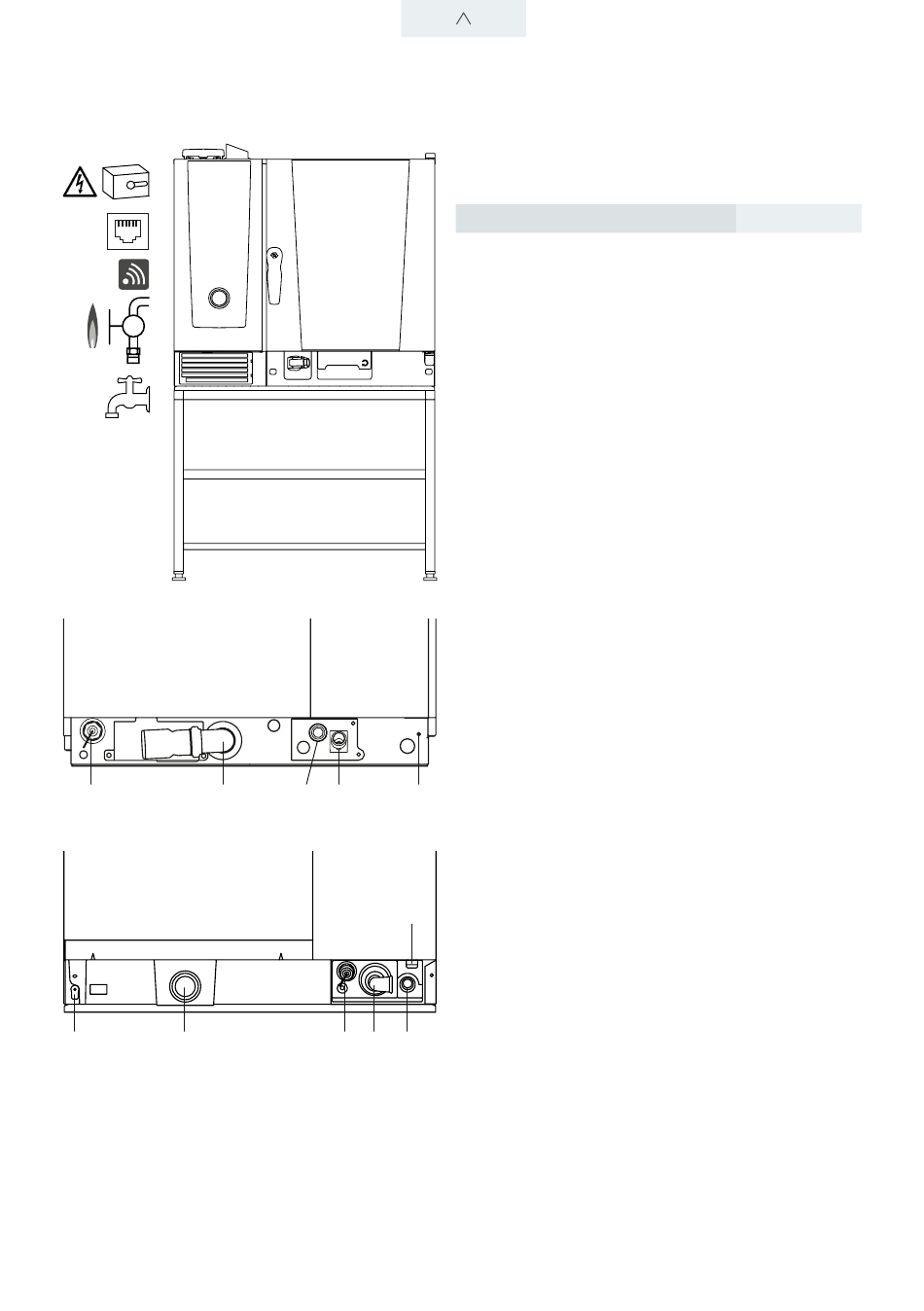

Bauseitige Anschlüsse Typ XS 6-2/3
1 Wasserzulauf
2 Wasserablauf
3 Elektroanschluss
4 Potentialausgleich
5 Ethernet-Schnittstelle
3 1 4
Bauseitige Anschlüsse Typen 6-1/1, 6-2/1,
10-1/1 und 10-2/1
1 Wasserzulauf
3
2 Wasserablauf
3 Elektroanschluss
4 Potentialausgleich
5 Ethernet-Schnittstelle (optional bei iCombi Classic)
6 Nur Gasgeräte: Gasanschluss
5 6 1
