Rational iCombi Pro Planer-Handbuch Seite 19

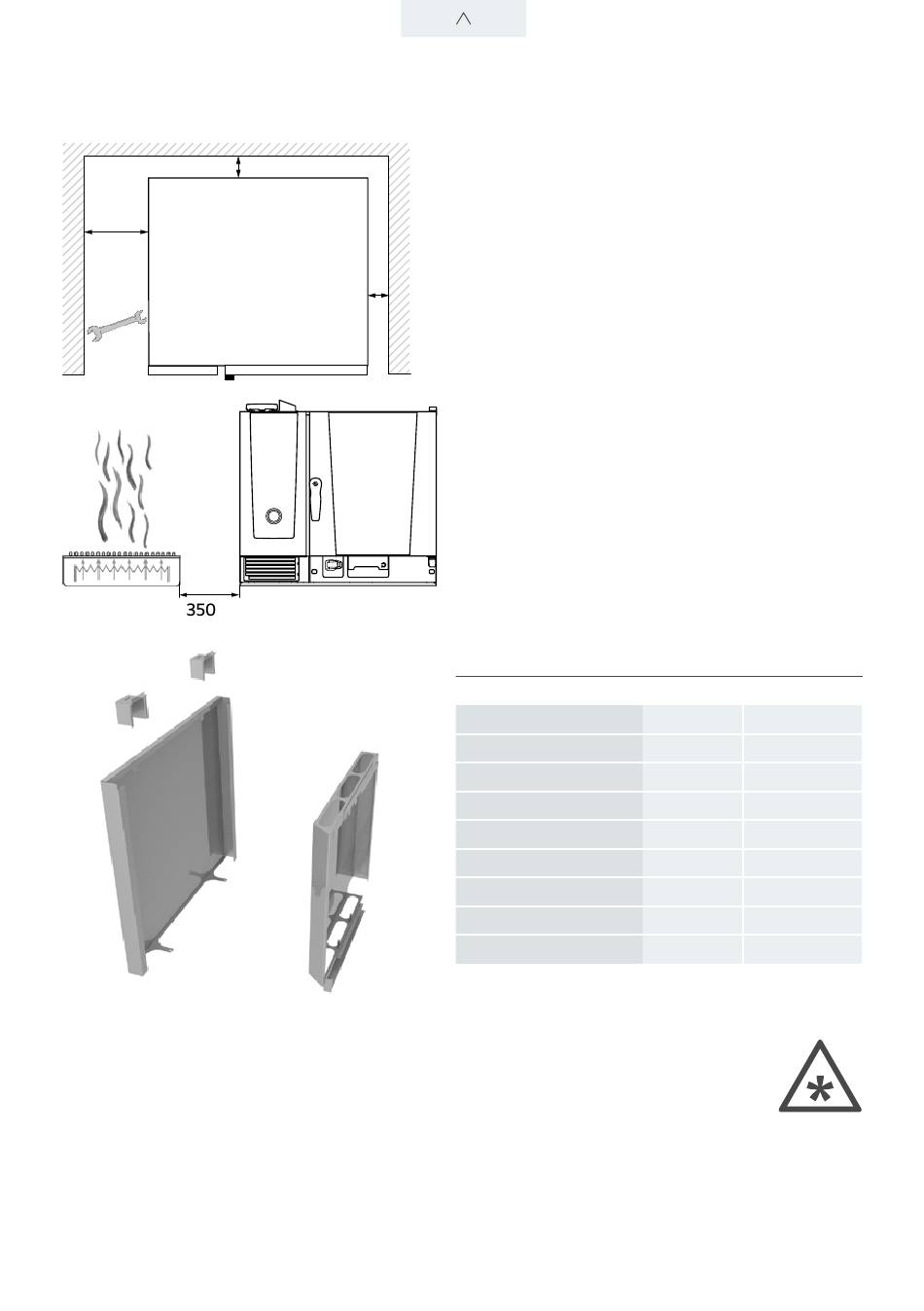

2.3 Geräteaufstellung
500 mm
≥ mm
Seitenabstand für Servicearbeiten
› Um Servicearbeiten einfacher durchführen zu
können, empfehlen wir einen Abstand von 500 mm
an der linken Geräteseite. Sollte eine solche
Aufstellung nicht möglich sein, empfehlen wir das
Gerät so aufzustellen, dass es zum Anschließen
und für Wartungsarbeiten hervorgezogen werden
kann.
Seitenabstand bei Aufstellung neben Hitzequellen
› Wirken Hitzequellen auf die linke Seite des
Gerätes, so muss der Mindestabstand links
mindestens 350 mm betragen. Dieser Abstand
kann bei den Typen 6-1/1 bis 20-2/1 durch den
Einsatz eines Hitzeschildes (optional) auf 50 mm
reduziert werden.
› Durch die Nutzung eines Hitzeschildes erhöht sich
die Gesamtbreite der Geräte. Die zusätzliche Breite
kann der Tabelle (unten) entnommen werden.
Zusätzliche Breite durch Hitzeschild
Typ
XS 6-2/3 links
6-1/1 links
6-1/1 rechts
6-2/1 links
10-1/1 links
10-1/1rechts
10-2/1 links
20-1/1 links
20-2/1 links
Achtung:
› An der Rückseite der Geräte dürfen keine
Fritteusen installiert werden.
› Geräte dürfen nur in frostsicheren
Räumen aufgestellt werden.
N°: Breite (mm)
60.74.182
60.75.110
60.75.113
60.75.769
60.75.773
60.75.771
60.75.776
60.75.829
60.75.826
58
53
53
53
53
53
53
52
52
19
