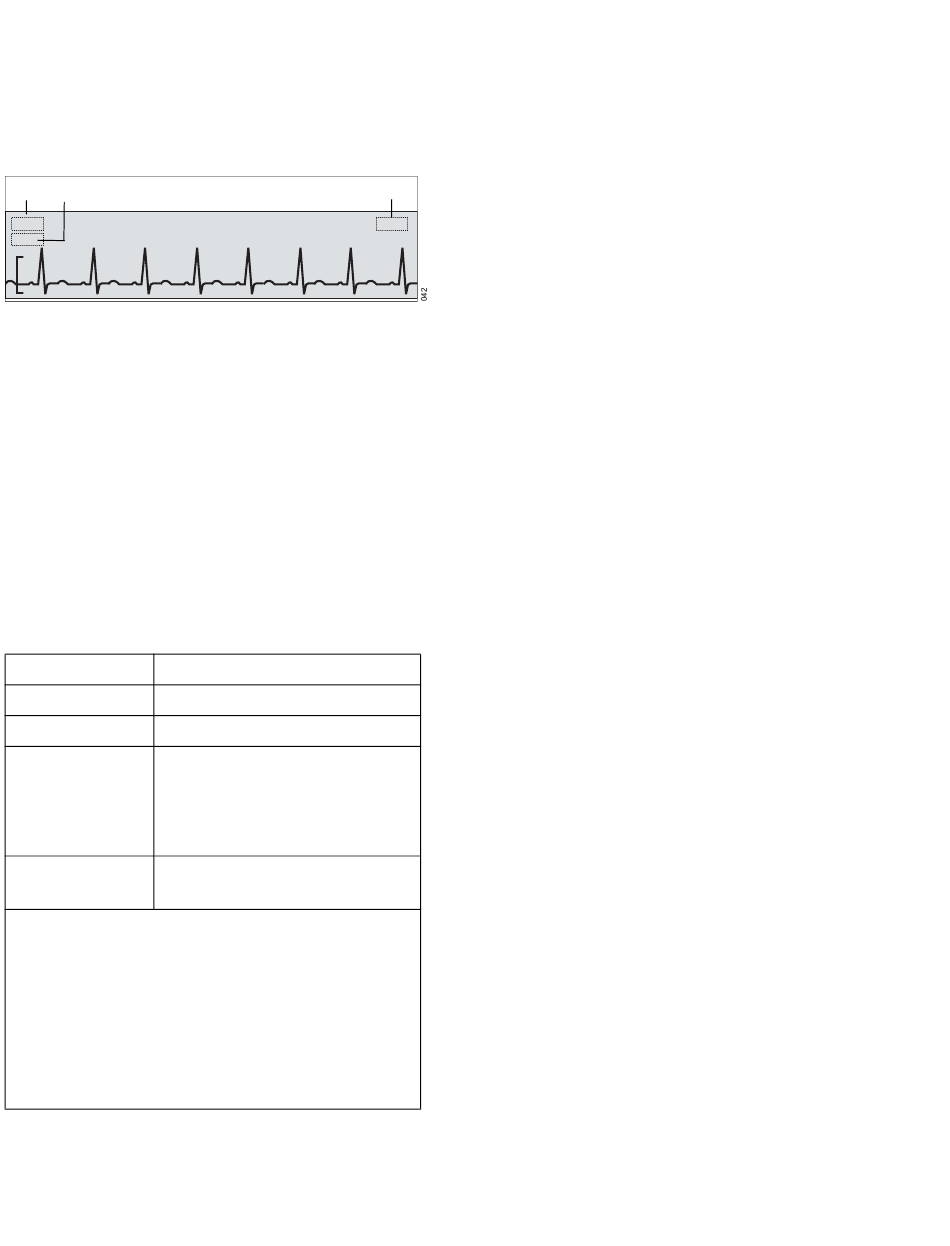

Die EKG-Kurve umfasst die folgenden Elemente:
B
A
A Ableitungsbezeichnung
B Ausgewählte Kurvenskalierung
C Meldungsfeld, das die Filter und die Pacer-
Einstellung angibt. Dort wird beispielsweise die
Meldung Schrittmachererkennung aus
angezeigt, wenn die Schrittmachererkennung
deaktiviert ist.
Wenn die Schrittmachererkennung aktiviert ist
(siehe Seite 172), werden schrittmacherinduzierte
Herzschläge durch blaue
Schrittmachermarkierungen angezeigt.
Schrittmachermarkierungen werden auf
Streifenregistrierung gedruckt.
Kabelsatz Verfügbare EKG-Ableitungen
Drei Elektroden I, II oder III
Fünf Elektroden I, II, III, aVR, aVL, aVF, V
Sechs Standard: I, II, III, aVR, aVL,
Elektroden aVF, V, V+
TruST: I, II, III, aVR, aVL, aVF,
dV1, V2, dV3, dV4, V5, dV6
6 + 4 Elektroden I, II, III, aVR, aVL, aVF, V1 bis
V6
HINWEIS:
V und V+ sind Brustwandableitungen
1)
2) Der Buchstabe "d" kennzeichnet berechnete
Ableitungen.
3) Durch die Verwendung eines 6-adrigen
Kabelsatzes und eines 4-adrigen Kabelsatzes
ergibt sich ein 12-Kanal-EKG.
Informationen zur Auswahl der Anzahl von Ableitungen
und des Kabelsatzes finden Sie auf Seite 170.
