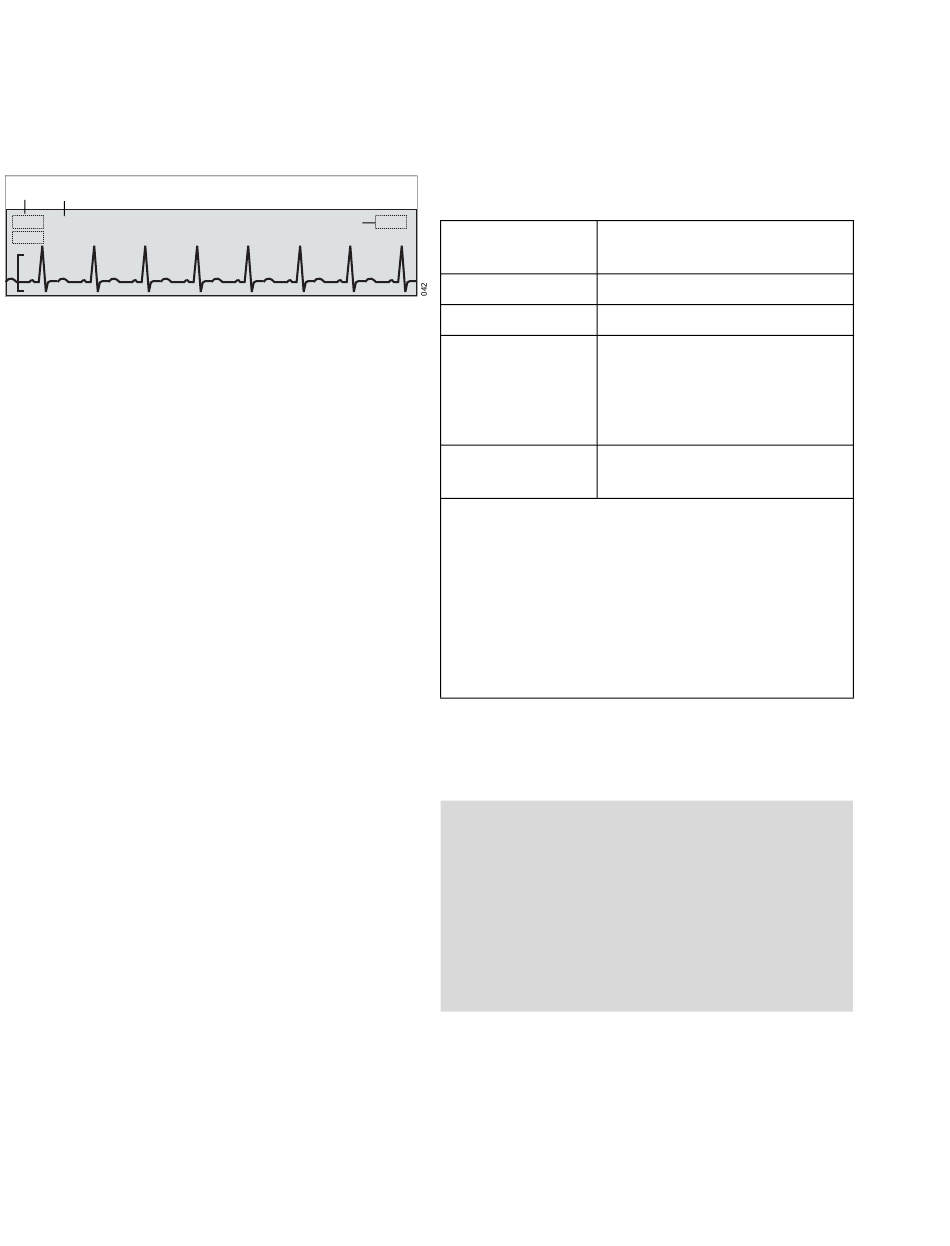

Die EKG-Kurve umfasst die folgenden Elemente:
B
A
A Ableitungsbezeichnung
B Ausgewählte Kurvenskalierung
C Meldungsfeld, das die Filter und die Pacer-
Einstellung angibt. So wird beispielsweise die
Meldung Pacer aus angezeigt, wenn die
Schrittmachererkennung deaktiviert wird.
Wenn die Schrittmachererkennung aktiviert ist
(siehe Seite 229), werden schrittmacherinduzierte
Herzschläge durch blaue Schrittmachermarkie-
rungen angezeigt. Schrittmachermarkierungen
werden auf Streifenregistrierung gedruckt.
218 Gebrauchsanweisung – Infinity
Abhängig von dem ausgewählten Kabelsatz und
dem ausgewählten EKG-Kabeltyp werden bis zu
3 EKG-Kurven angezeigt.
C
Kabelsatz
Drei Elektroden
Fünf Elektroden
Sechs Elektroden Standard: I, II, III, aVR, aVL,
6 + 4 Elektroden
HINWEIS:
V und V+ sind Brustwandableitungen
1)
2) Der Buchstabe "d" kennzeichnet berechnete
Ableitungen.
3) Durch die Verwendung eines 6-adrigen
Kabelsatzes und eines 4-adrigen Kabel-
satzes ergibt sich ein 12-Kanal-EKG.
Informationen zur Auswahl der Anzahl von
Ableitungen und des Kabelsatzes finden Sie
auf Seite 225.
HINWEIS
Wenn Sie einen neuen Patienten aufnehmen,
ein Patientenprofil erneut laden oder die
Patientenkategorie wechseln, kehrt die EKG-
Kurvengröße zu der zuletzt konfigurierten
Einstellung zurück, anstatt sich an die Alle EKGs
skalier. [mV/cm]-Einstellung anzupassen oder
zum Standardwert zurückzukehren. Manuelle
Änderung der EKG-Kurvengrößen
® Acute Care System – Monitoringanwendungen – SW VG7.n
Verfügbare EKG-
Ableitungen
I, II oder III
I, II, III, aVR, aVL, aVF, V
aVF, V, V+
1)
TruST: I, II, III, aVR, aVL, aVF,
dV1, V2, dV3, dV4, V5, dV6
I, II, III, aVR, aVL, aVF,
V1 bis V6 3)
1)
