Montage
3.1
Lieferumfang
3.2
Montageanforderungen
3.3
Montage des Geräts
8025418.1EEN/06.02.2023 | SICK
Irrtümer und Änderungen vorbehalten
•
Kontrastsensor in der bestellten Ausführung
•
Quickstart
•
Sicherheitshinweise
•
Typischer Platzbedarf für Gerät, siehe typenspezifisches Maßbild,
sche Daten", Seite
22.
•
Technische Daten wie beispielsweise die zulässigen Umgebungsbedingungen für
den Betrieb des Geräts einhalten (z. B. Temperaturbereich, EMV-Störaussendung,
Erdpotenzial),
•
Um Kondenswasser zu vermeiden, Gerät keinem schnellen Temperaturwechsel
aussetzen.
•
Gerät vor direkter Sonneneinstrahlung schützen.
•
Gerät nur über die dafür vorgesehenen, paarweisen Montagegewinde/Befesti‐
gungsbohrung befestigen.
•
Erschütterungs- und schwingungsfreie Befestigung.
9

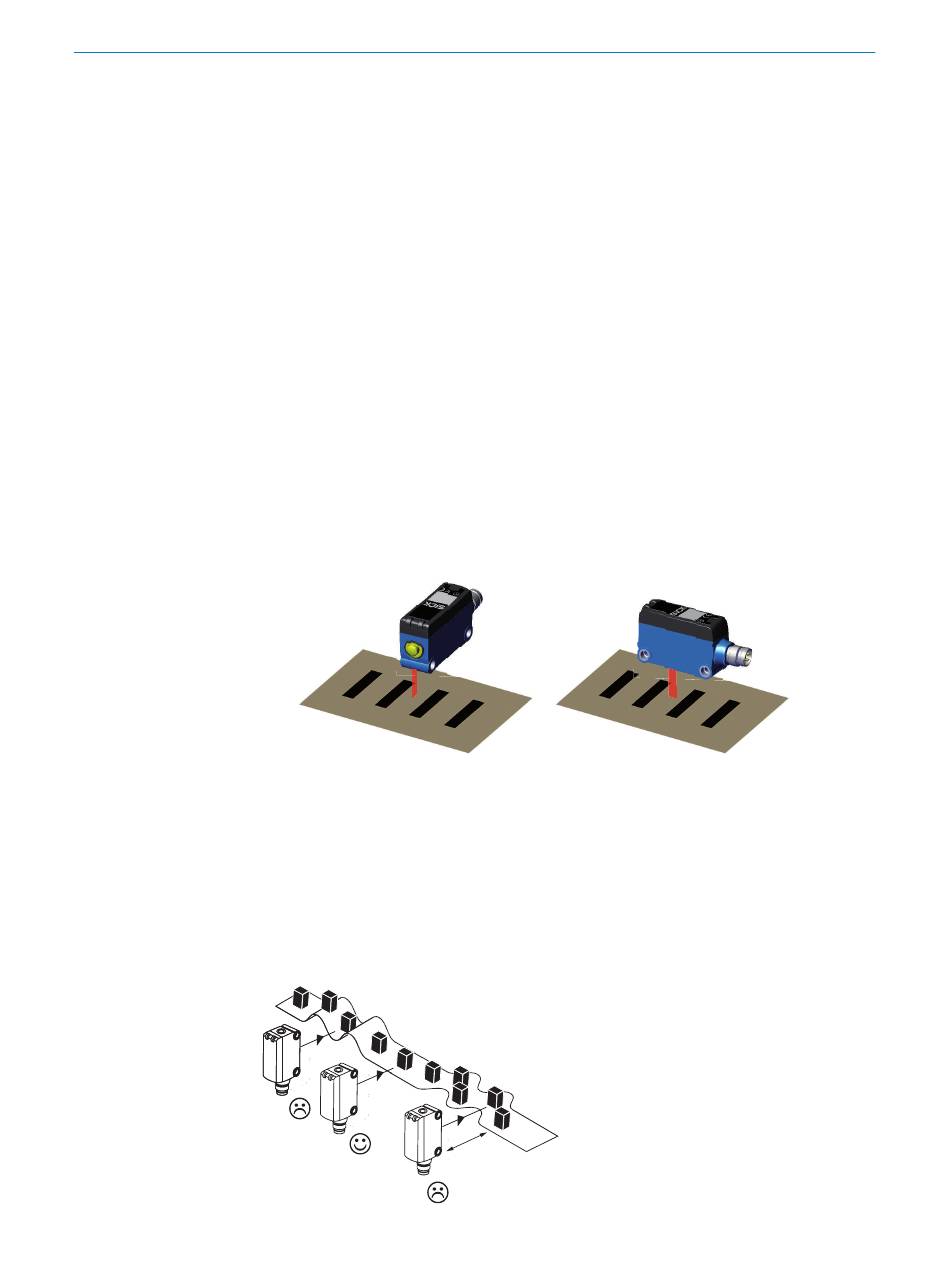

Abbildung 1: KTML
1.
Montieren Sie den Sensor mithilfe der Befestigungsbohrung so, dass der Licht‐
fleck in Längsrichtung auf die Markierung trifft und der Prüfkörper eine möglichst
geringe horizontale und vertikale Bewegung aufweist. Achten Sie dabei auf die
Tastweite.
2.
Gleichen Sie die vertikale und horizontale Bewegung des Prüfkörpres mit Markie‐
rungen von geeigneter Länge aus.
3.
Stellen Sie sicher, dass sich eine Bewegung des Sensors nicht auf die Tastweite
auswirkt.
x
1
MONTAGE
siehe „Techni‐
8
B E T R I E B S A N L E I T U N G | KTML
