118
Program Betriebsmodus
Seite 10 - Filter LFO2
Intensity to A
Hier  bestimmen  Sie  die  Intensität  und  die  Richtung  des
Effekts, den „AMS" auf Filter A ausübt.
Wenn Sie für „AMS" beispielsweise Joystick +Y wählen, kön‐
nen Sie mit hohen Einstellungen dieses Parameters die LFO1‐
Filtermodulation  ausgesprochen  drastisch  über  die  Betäti‐
gung des Joysticks steuern.
‐99...+99
Parameterwert.
Intensity to B
Hier  bestimmen  Sie  die  Intensität  und  die  Richtung  des
Effekts,  den  „AMS"  auf  Filter  B  ausübt  (siehe  „Intensity  to
A").

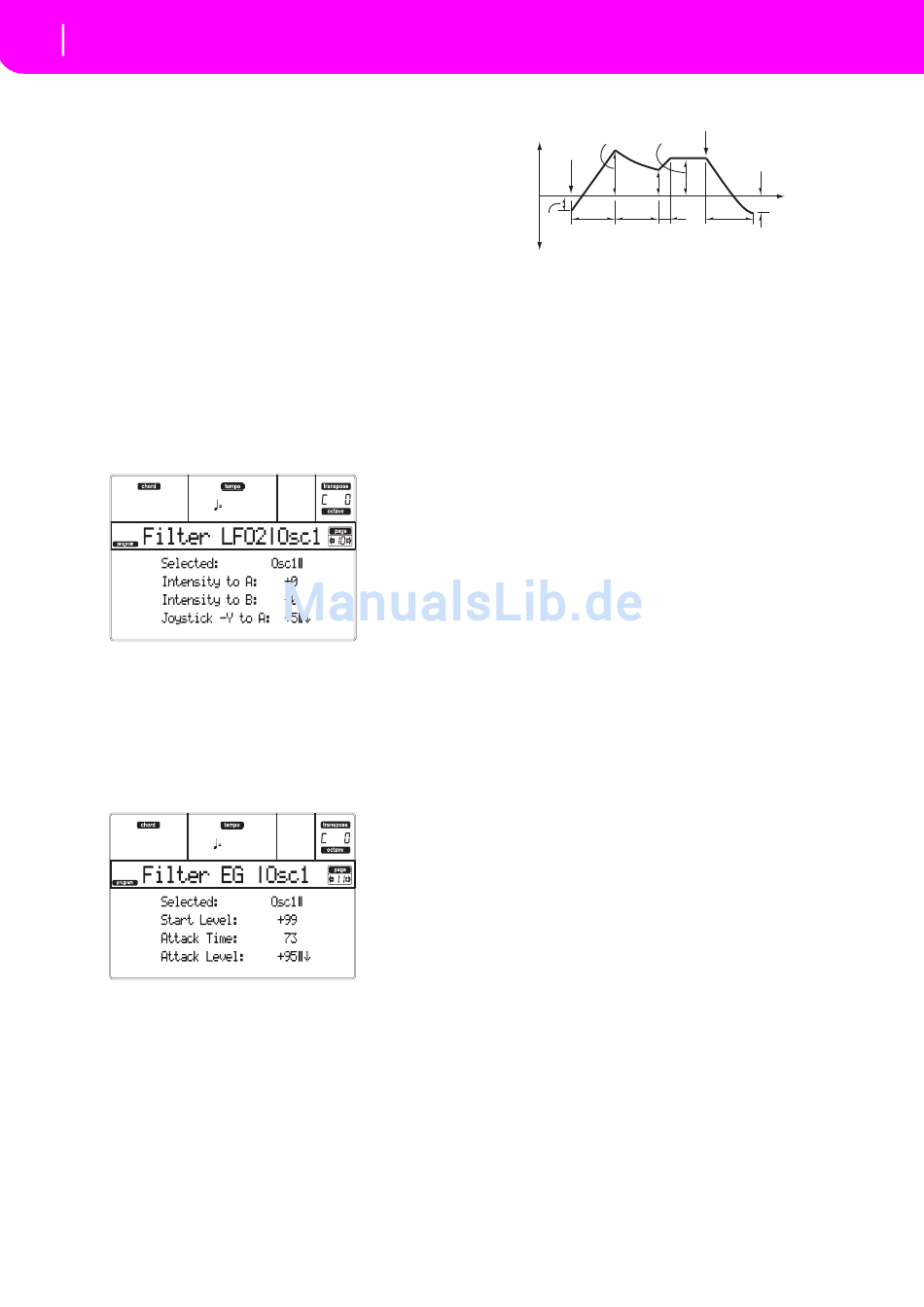

SEITE 10 - FILTER LFO2
Hier  bestimmen Sie die Intensität der von LFO2 vorgenom‐
menen  zyklischen  Modulation  (Einstellung  auf  „Seite  18  ‐
LFO2")  auf  die  Grenzfrequenz  der  Filter  A  und  B.  Weitere
Informationen über diese Parameter finden Sie unter „Seite 9
‐ Filter LFO1" auf Seite 117.
SEITE 11 - FILTER EG
Auf dieser Seite können Sie die Einstellungen für die Filter‐
hüllkurve  programmieren,  mit  der  sich  die  Grenzfrequenz
von Filter A und Filter B des jeweils selektierten Oszillators
beeinflussen lässt. Die Intensität dieser Einstellungen auf die
Grenzfrequenz  wird  durch  die  Parameter  T„Velocity"  und
„Intensity" festgelegt.
Selected
Benutzen Sie diesen Parameter zur Selektion des zu editieren‐
den Oszillators. Sie können den Oszillator auch mit den Tas‐
tern F‐1–F‐4 selektieren

Filter Envelope

Attack Level
Note-on
Break
Point
Eingestellte
Level
Grenz-
frequenz
Start
Attack
Decay
Level
Time
Time
Start/Attack/Break/Sustain/Release Level
Dies sind die Hüllkurvensegment‐Pegel. Das Ergebnis hängt
davon ab, welcher Filter unter „Filter Type" selektiert wurde.
Wenn  beispielsweise  der  Low  Pass  Resonance‐Filter  einge‐
stellt wurde, wird bei positiven (+) Werten der Klang heller,
bei negativen (–) Werten hingegen dunkler.
‐99...+99
Pegelwert.
Start Level
Hiermit  bestimmen  Sie  die  Grenzfrequenzbeeinflussung  zu
Beginn einer Note.
Attack Level
Dieser  Parameter  bezieht  sich  auf  den  Wert,  der  nach  Ver‐
streichen der Attack‐Zeit verwendet wird.
Break Point Level
Dieser  Parameter  bezieht  sich  auf  den  Wert,  der  nach  Ver‐
streichen der Attack‐Dauer verwendet wird.
Sustain Level
Bezieht sich auf den Wert, der nach Verstreichen der Slope‐
Dauer noch so lange verwendet wird, bis Sie die Taste wieder
freigeben.
Release Level
Bezieht sich auf den Wert, der nach Tastenfreigabe angefah‐
ren wird.
Attack/Decay/Slope/Release Time
Diese  Parameter  beziehen  sich  auf  die  Zeit,  für  welche  die
Beeinflussung wirksam ist.
0...99
Zeitwert.
Attack Time
Bezieht  sich  auf  die  Zeit,  innerhalb  derer  der  Pegel  vom
Beginn  einer  Note  bis  zum  Erreichen  des  Attack‐Pegels  be‐
einflusst wird.
Decay Time
Bezieht  sich  auf  die  Zeit,  innerhalb  derer  der  Pegel  vom
Attack‐Pegel bis zum Breakpoint‐Pegel beeinflusst wird.
Slope Time
Bezieht sich auf die Zeit, innerhalb derer der Pegel nach der
Decay‐Zeit  bis  zum  Erreichen  des  Sustain‐Pegel  beeinflusst
wird.
Release Time
Bezieht sich auf die Zeit, innerhalb derer der Pegel nach dem
Beginn  einer  Note  bis  zum  Erreichen  des  Release‐Pegels
beeinflusst wird.
Note-off
Sustain Level
Release
Level
Time
Slope
Release
Time
Time
