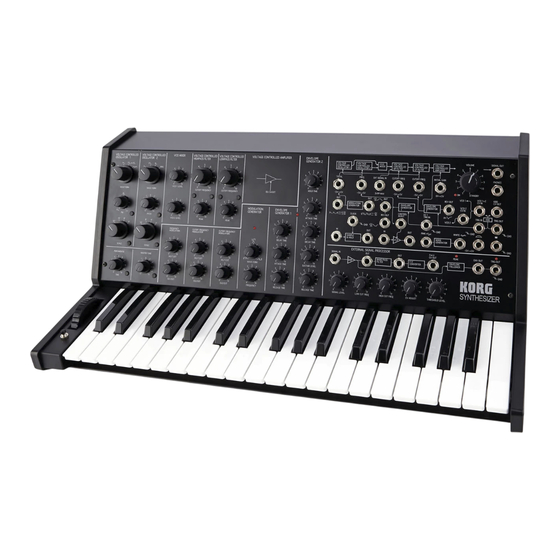

Korg MS-20 Kit Bedienungsanleitung

Monophonic synthesizer
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Korg MS-20 Kit

Inhaltszusammenfassung für Korg MS-20 Kit

  • Seite 32: Vorsichtsmaßnahmen

    Garantie des Herstellers oder Impor- nen Sie es sofort vom Netz. Wenden Sie sich dann an Ihren teurs hinfällig lassen werden. Bitte bewahren Sie diese Quit- KORG-Fachhändler. tung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.

  • Seite 33: Einleitung

    Einleitung Montage Vielen Dank für Ihre Wahl eines Korg MS-20 Kit monophonisch- monophonisch- Vorsichtsmaßnahmen vor der Montage en Synthesizer. Vermeidung von Verletzungen beim Umgang mit Teilen Für einen reibungslosen und sachgemäßen Einsatz dieses Ge- Gehen Sie mit den Platinen sorgfältig um, um Verletzungen räts, lesen Sie zunächst vorliegende Anleitung sorgfältig durch.

  • Seite 34: Überprüfung Des Packungsinhalts

    Überprüfung des Packungsinhalts Stellen Sie sicher, dass alle Teile vorhanden sind, bevor Sie mit der Montage beginnen. Wenden Sie sich bei fehlenden oder beschädigten Teilen an Ihren Korg-Händler vor Ort. TIPP Es wurden mehr Schrauben, Muttern und Unterlegscheiben mitgeliefert, als für die Montage nötig sind. Frontplatte Frontplatte Bodenplatte Rückwand Bodenplatte L-förmige Schiene Linke Seitenwand...

  • Seite 35: Montage Der Bodenplatteneinheit

    Montage der Bodenplatteneinheit Befestigung der Seitenblenden Befestigen Sie die linke Seitenblende an die linke Seitenwand. Ziehen Sie die Schutzfolie von dem doppelseitigen Klebeband auf der Blende ab. Befestigen Sie dann die Blende mithilfe der Führungsstifte auf der Seitenwand als Referenz so, dass sie nicht über die Seitenwand hinausreicht. Befestigen Sie die Blende an der rechte Seitenwand auf die gleiche Weise.
  • Seite 36 Befestigung der Tastatureinheit auf der Bodenplatte mit den mitgelieferten Schrauben Legen Sie die Tastatur so auf die Bodenplatte, dass die Montagelaschen an der Bodenplatte mit den zwei Aussparungen an der Tastatur ausgerichtet sind. Schieben Sie die Tastatur erst nach vorne und dann nach rechts. Befestigen Sie die Tastatur danach mit acht Schrauben durch die Löcher auf der Bodenplatte und stellen Sie sicher, dass die Tastatur nicht verrutscht.
  • Seite 37 Anschluss des Tastaturkabels an die Platineneinheit der rückseitigen Buchsen Stecken Sie die Kabelstränge der Tastatur nach mehrmaligem Zusammendrehen in die entsprechenden Anschlüsse auf der Pla- tine der rückseitigen Buchsen. Achten Sie auf die korrekte Ausrichtung. Sichern Sie die angeschlossenen Kabelstränge mit den an der Tastatur befestigten Klemmen. Vorsicht: ...
  • Seite 38 Montage der Frontplatteneinheit Anbringung der Gummibuchsen an der Frontplatte Setzen Sie die Gummibuchsen in die zehn dafür vorgesehenen Stellen auf der Frontplatte. Vorsicht:  Achten Sie darauf, dass Sie die Gummibuchsen in die korrekten Stellen einsetzen. Gummibuchsen Anbringen der L-förmigen Halter links und rechts auf der Rückseite der Frontplatte mit Schrauben und Unterlegscheiben (B) Richten Sie die Schraubenlöcher an der linken Seite der Frontplatte mit den Löchern in der L-förmigen Schiene aus und befes- tigen Sie die Schiene mit zwei Schrauben und Unterlegscheiben (B) .
  • Seite 39 Mutter (C) Stellen Sie sicher, dass die LEDs durch die Frontplatte passen. Befestigung der VR-Platine (klein) an der Frontplatte mit den mitgelieferten Muttern (B) Vorsicht: Gehen Sie vorsichtig vor, um Verletzungen an den Händen zu vermeiden. Vorsicht: Achten Sie darauf, dass die Frontplatte beim Festziehen der Muttern nicht vom Ringschlüssel zerkratzt wird. VR-Platine (klein) Mutter (B) Befestigung der VR-Schalterplatine an der Frontplatte mit den mitgelieferten Muttern (B) Trennen Sie den Kabelstrang (der an die Buchsenfeldplatine angeschlossen wird) von der VR-Schalterplatine und bringen Sie die VR-Schalterplatine dann an der Frontplatte an.
  • Seite 40 Anbringung der Distanzplatte auf der Buchsenfeldplatine Stellen Sie sicher, dass die drei LEDs korrekt positioniert sind und legen Sie dann die Distanzplatte auf die Buchsen. Befestigen Sie alle Buchsen mit den mitgelieferten Muttern (A). Vorsicht: Stellen Sie sicher, dass die Muttern fest angezogen sind und sich die Distanzplatte nicht bewegt. Vorsicht: Achten Sie darauf, dass Sie die LEDs mit den Werkzeugen nicht zerkratzen. Mutter (A) Befestigung der Buchsenfeldplatine an der Frontplatte mit den mitgelieferten Unterlegscheiben (A) und Muttern (A) Vorsicht: Gehen Sie vorsichtig vor, um Verletzungen an den Händen zu vermeiden.
  • Seite 41 Führung der Kabelstränge zur Buchsenfeldplatine Stecken Sie die vier Kabelstränge ein. Achten Sie dabei auf die korrekte Ausrichtung. Montage der Bodenplatteneinheit und der Frontplatteneinheit Befestigung der Frontplatteneinheit an der Bodenplatteneinheitmit den mitgelieferten Schrauben Platzieren Sie die Frontplatte auf der Bodenplatte. Stellen Sie dabei sicher, dass die Blenden nicht verbiegen. Schieben Sie die Frontplatte anschließend in Richtung der Tastatur.
  • Seite 42 Klemmen Sichern Sie das Kabel aus der Radeinheit mit Klemmen. Befestigung der Rückwand mit den mitgelieferten Schrauben und Unterlegscheiben (B) Richten Sie die Rückwand mit der DC12V-Buchse aus und befestigen Sie die Rückwand mit den mitgelieferten Schrauben und Unterlegscheiben (B) an den neun Schraubenlöchern. Stellen Sie sicher, dass alle Kabelstränge angeschlossen sind, bevor Sie die Rückwand montieren.
  • Seite 43 Aufstecken der Drehknöpfe auf die VR-Stifte Stellen Sie sicher, dass die Knopfgröße und -ausrichtung korrekt ist. Bringen Sie die Drehknopf (groß) an den unten gezeigten Positionen an. Herzlichen Glückwunsch, das MS-20 Kit ist komplett montiert!

  • Seite 44: Prüfung Der Funktionsfähigkeit

    Montage nötig sind. neln. → Sollten Sie feststellen, dass andere Teile übrig sind, gehen Das MS-20 Kit ist mit beiden Filtertypen ausgestattet, sodass Sie zu dem Schritt zurück, in dem diese Teile benötigt wur- Sie den gewünschten Filtertyp jederzeit ändern können.

  • Seite 45: Grundbedienung

    Bevor  Geräte  miteinander  verbunden  werden,  sollten  sie  werden. alle ausgeschaltet werden. Andernfalls könnten Lautspre- Automatische Ausschaltfunktion aktivieren cher oder andere Geräte durch versehentliche Bedienvor- Schalten Sie den MS-20 Kit bei gedrückt gehaltenen Key- gänge beschädigt werden. board-Tasten C1, D1 und F1 ein. Netzgerät anschließen Die STANDBY ON-LED leuchtet (ohne Blinken); daraufhin Schließen Sie das Netzteil an die DC12V-Buchse an.

  • Seite 46: Technische Daten

    MS-20 Kit sich grundlegend vom ursprünglichen MS-20. Controller: Rad (Mittelklick), Taster ( Wird der MS-20 Kit mit einem Computer verbunden, ist der ge- Anschlussbuchsen: SIGNAL IN-Buchse (6,3mm Mono-klinke), meinsame Einsatz mit einem Sequenzer möglich. SIGNAL OUT-Buchse (6,3mm Mono-klin- MIDI-Geräte anschließen...
  • Seite 62 Normal Setting / Etat normal / Normaleinstellung / Ajuste normal...
