EG Intensity to B
Hier können Sie einstellen, wie stark die Filterhüllkurve 1 die
Grenzfrequenz des Filters beeinflusst.(siehe „EG Intensity to
A").
‐99...+99
Parameterwert.
EG AMS (Alternate Modulation Source)
Dient  zur  Selektion  der  Quelle,  die  die  Intensität  und  Rich‐
tung  des  Effekts  steuert,  der  von  den  durch  die  Filterhüll‐
kurve erzeugten zeitabhängigen Änderungen auf die Grenz‐
frequenz  der  Filter  A  und  B  ausgeübt  wird.  Siehe  „AMS
(Alternate Modulation Source) Liste" auf Seite 126.
Intensity to A
Hier  können  Sie  einstellen,  wie  stark  „AMS"  die  Filterhüll‐
kurvenintensität von Filter 1A beeinflusst. Weitere Informati‐
onen hierzu finden Sie unter „EG Intensity to A".
Intensity to B
Hier  können  Sie  einstellen,  wie  stark  „AMS"  die  Filterhüll‐
kurvenintensität von Filter B beeinflusst. Weitere Informatio‐
nen hierzu finden Sie unter „EG Intensity to A".
Anmerkung: Die tatsächliche Intensität und Richtung der Filter‐
hüllkurve richtet sich nach der Summe der Einstellungen für „Velo‐
city to A/B", „Intensity to A/B" und „(AMS) Intensity to A/B".
Filter A/B Modulation
AMS1(fA/B) (Alternate Modulation Source1 for filter A/B)
Mit diesem Parameter können Sie die Modulationsquelle für
die Grenzfrequenz des Filters 1A wählen. Siehe „AMS (Alter‐
nate Modulation Source) Liste" auf Seite 126.
Anmerkung:  Die  Parameter  für  Filter  B  werden  nur  dann  ange‐
zeigt, wenn als „Filter Type" auf Seite 115 Low Pass & High Pass
eingestellt wurde.
Intensity
Dient zur Einstellung der Intensität und Richtung des Effekts,
den „AMS1" ausübt.
Wenn  für  „AMS1"  JS  X  gewählt  und  ein  positiver  Wert  (+)
eingestellt wurde, können Sie die Grenzfrequenz mit Rechts‐
auslenkungen  anheben  und  mit  Linksauslenkungen  absen‐
ken.  Bei  einem  negativen  Wert  (–)  verhält  sich  der  Joystick
genau umgekehrt.
Der hier gewählte Wert  wird zu dem „Frequency"‐Wert für
Filter A hinzuaddiert.
AMS2 (Alternate Modulation Source2)
Mit diesem Parameter können Sie die Modulationsquelle für
die  Grenzfrequenz  des  Filters  1A  wählen.  (Siehe  „AMS
(Alternate Modulation Source) Liste" auf Seite 126).
Intensity
Dient zur Einstellung der Intensität und Richtung des Effekts,
den  die  selektierte  Quelle  ausübt  (siehe  „Intensity"  auf
Seite 117).
Program Betriebsmodus

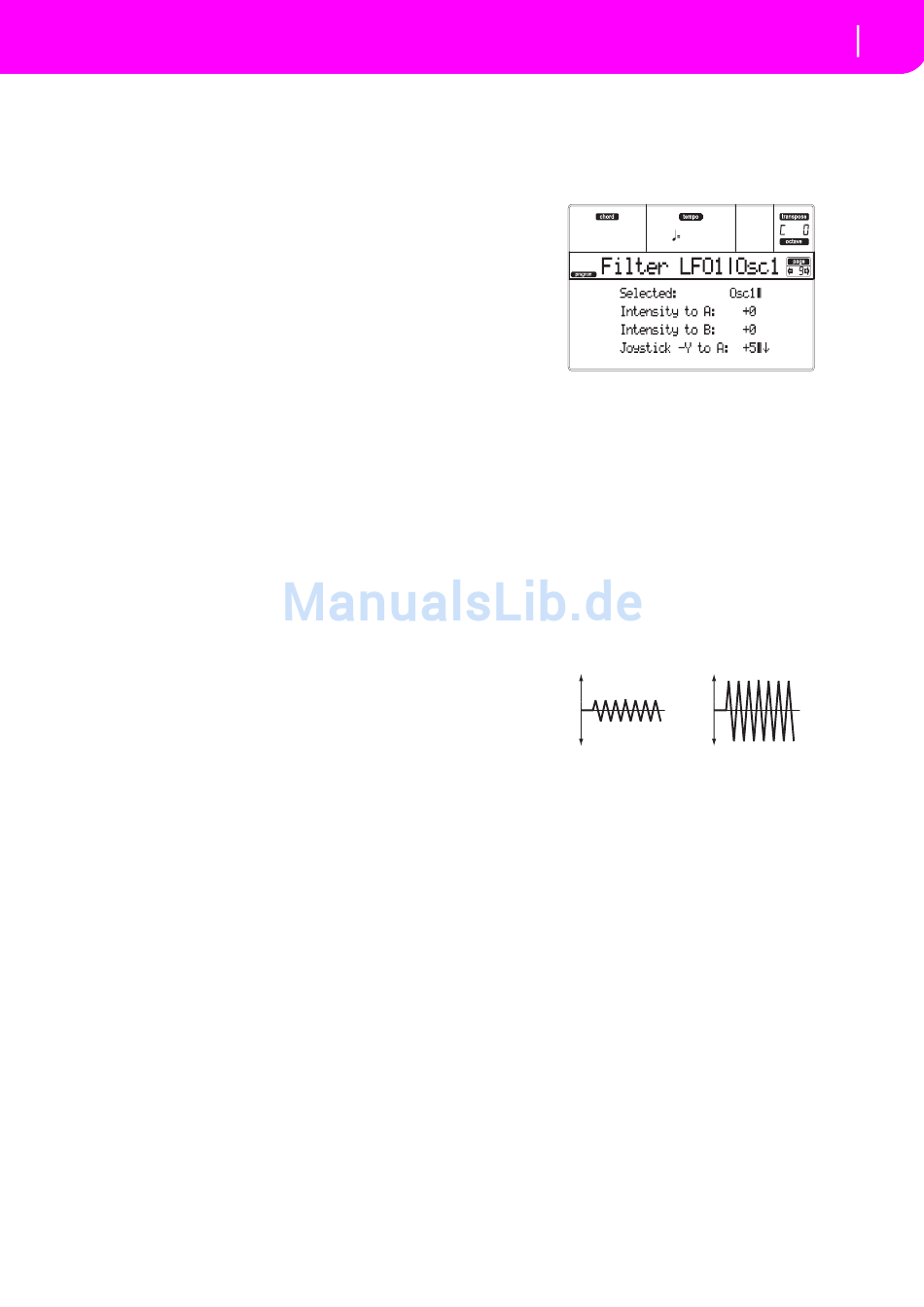

SEITE 9 - FILTER LFO1
Hier können Sie den Filter LFO programmieren, um eine zyk‐
lische  Modulation  auf  die  Grenzfrequenz  des  Filters  anzu‐
wenden  (für  den  jeweils  selektierten  Oszillator),  um  zykli‐
sche Tonänderungen zu erhalten.
Selected
Benutzen Sie diesen Parameter zur Selektion des zu editieren‐
den Oszillators. Sie können den Oszillator auch mit den Tas‐
tern F‐1–F‐4 selektieren.
Intensity to A
Hiermit bestimmen Sie die Intensität und Richtung der Mo‐
dulation,  die  von  LFO1  (set  on  „Seite  17  ‐  LFO1")  auf  die
Grenzfrequenz des Filters A vorgenommen wird. Negative (–
) Einstellungen kehren die Phase um.
‐99...+99
Parameterwert.
Intensity to B
Hiermit bestimmen Sie die Intensität und Richtung der Mo‐
dulation, die von  LFO1 auf die Grenzfrequenz des Filters B
vorgenommen wird (siehe „Intensity to A").
Änderung über Grenzfrequenz
Niedrige Einstellung
‐99...+99
Parameterwert.
Joystick –Y to A
Mit  Joystick‐Bewegungen  entlang  der  Y‐Achse  (zu  sich  hin)
können Sie die Modulationsintensität von LFO1 für Filter A
erhöhen. Mit diesem Parameter bestimmen Sie, wie stark und
in welcher Richtung sich die Grenzfrequenz sich ändert.
Je  größer  der  eingestellte  Wert  ist,  desto  stärker  können  Sie
die Modulationsintensität von LFO1 auf den Filter beeinflus‐
sen, wenn Sie den Joystick zu sich in bewegen.
‐99...+99
Parameterwert.
Joystick –Y to B
Mit  Joystick‐Bewegungen  entlang  der  Y‐Achse  (zu  sich  hin)
können Sie die Modulationsintensität von LFO1 für Filter A
erhöhen. Mit diesem Parameter bestimmen Sie, wie stark und
in  welcher  Richtung  die  Grenzfrequenz  sich  ändert.  (siehe
„Joystick –Y to A").
Filter LFO1 Modulation
AMS (Alternate Modulation Source)
Hier  kann  ein  alternativer  Modulator  für  die  Beeinflussung
der  Grenzfrequenz  für  beide  Filter  (A  und  B)  gewählt  wer‐
den. Siehe „AMS (Alternate Modulation Source) Liste".
117
Seite 9 - Filter LFO1
Hohe Einstellung
