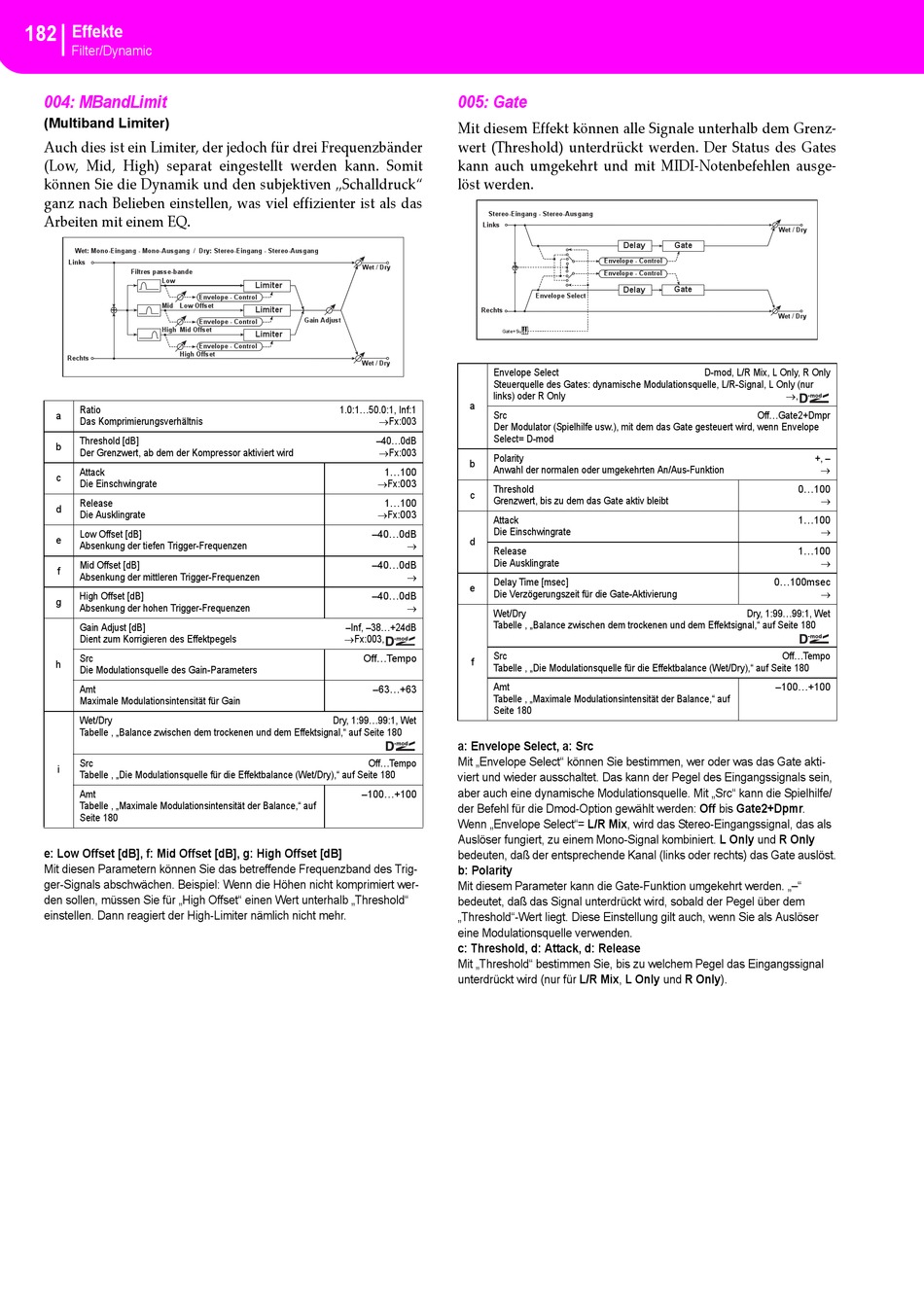

182
Effekte
Filter/Dynamic
004: MBandLimit
(Multiband Limiter)
Auch dies ist ein Limiter, der jedoch für drei Frequenzbänder
(Low, Mid, High) separat eingestellt werden kann. Somit
können Sie die Dynamik und den subjektiven „Schalldruck"
ganz nach Belieben einstellen, was viel effizienter ist als das
Arbeiten mit einem EQ.
Wet: Mono-Eingang - Mono-Ausgang / Dry: Stereo-Eingang - Stereo-Ausgang
Links
Filtres passe-bande
Low
Envelope - Control
Mid
Low Offset
+
Envelope - Control
High
Mid Offset
Envelope - Control
High Offset
Rechts
Ratio
a
Das Komprimierungsverhältnis
Threshold [dB]
b
Der Grenzwert, ab dem der Kompressor aktiviert wird
Attack
c
Die Einschwingrate
Release
d
Die Ausklingrate
Low Offset [dB]
e
Absenkung der tiefen Trigger-Frequenzen
Mid Offset [dB]
f
Absenkung der mittleren Trigger-Frequenzen
High Offset [dB]
g
Absenkung der hohen Trigger-Frequenzen
Gain Adjust [dB]
Dient zum Korrigieren des Effektpegels
Src
h
Die Modulationsquelle des Gain-Parameters
Amt
Maximale Modulationsintensität für Gain
Wet/Dry
Tabelle , „Balance zwischen dem trockenen und dem Effektsignal," auf Seite 180
Src
i
Tabelle , „Die Modulationsquelle für die Effektbalance (Wet/Dry)," auf Seite 180
Amt
Tabelle , „Maximale Modulationsintensität der Balance," auf
Seite 180
e: Low Offset [dB], f: Mid Offset [dB], g: High Offset [dB]
Mit diesen Parametern können Sie das betreffende Frequenzband des Trig-
ger-Signals abschwächen. Beispiel: Wenn die Höhen nicht komprimiert wer-
den sollen, müssen Sie für „High Offset" einen Wert unterhalb „Threshold"
einstellen. Dann reagiert der High-Limiter nämlich nicht mehr.
Wet / Dry
Limiter
Limiter
Gain Adjust
Limiter
Wet / Dry
1.0:1...50.0:1, Inf:1
Fx:003
–40...0dB
Fx:003
1...100
Fx:003
1...100
Fx:003
–40...0dB
–40...0dB
–40...0dB
–Inf, –38...+24dB
Fx:003,
Off...Tempo
–63...+63
Dry, 1:99...99:1, Wet
Off...Tempo
–100...+100
005: Gate
Mit diesem Effekt können alle Signale unterhalb dem Grenz‐
wert (Threshold) unterdrückt werden. Der Status des Gates
kann auch umgekehrt und mit MIDI‐Notenbefehlen ausge‐
löst werden.
Stereo-Eingang - Stereo-Ausgang
Links
Delay
Envelope - Control
+
Envelope - Control
Delay
Envelope Select
Rechts
Gate+Sus
Envelope Select
Steuerquelle des Gates: dynamische Modulationsquelle, L/R-Signal, L Only (nur
links) oder R Only
a
Src
Der Modulator (Spielhilfe usw.), mit dem das Gate gesteuert wird, wenn Envelope
Select= D-mod
Polarity
b
Anwahl der normalen oder umgekehrten An/Aus-Funktion
Threshold
c
Grenzwert, bis zu dem das Gate aktiv bleibt
Attack
Die Einschwingrate
d
Release
Die Ausklingrate
Delay Time [msec]
e
Die Verzögerungszeit für die Gate-Aktivierung
Wet/Dry
Tabelle , „Balance zwischen dem trockenen und dem Effektsignal," auf Seite 180
Src
f
Tabelle , „Die Modulationsquelle für die Effektbalance (Wet/Dry)," auf Seite 180
Amt
Tabelle , „Maximale Modulationsintensität der Balance," auf
Seite 180
a: Envelope Select, a: Src
Mit „Envelope Select" können Sie bestimmen, wer oder was das Gate akti-
viert und wieder ausschaltet. Das kann der Pegel des Eingangssignals sein,
aber auch eine dynamische Modulationsquelle. Mit „Src" kann die Spielhilfe/
der Befehl für die Dmod-Option gewählt werden: Off bis Gate2+Dpmr.
Wenn „Envelope Select"= L/R Mix, wird das Stereo-Eingangssignal, das als
Auslöser fungiert, zu einem Mono-Signal kombiniert. L Only und R Only
bedeuten, daß der entsprechende Kanal (links oder rechts) das Gate auslöst.
b: Polarity
Mit diesem Parameter kann die Gate-Funktion umgekehrt werden. „–"
bedeutet, daß das Signal unterdrückt wird, sobald der Pegel über dem
„Threshold"-Wert liegt. Diese Einstellung gilt auch, wenn Sie als Auslöser
eine Modulationsquelle verwenden.
c: Threshold, d: Attack, d: Release
Mit „Threshold" bestimmen Sie, bis zu welchem Pegel das Eingangssignal
unterdrückt wird (nur für L/R Mix, L Only und R Only).
Wet / Dry
Gate
Gate
Wet / Dry
D-mod, L/R Mix, L Only, R Only
,
Off...Gate2+Dmpr
+, –
0...100
1...100
1...100
0...100msec
Dry, 1:99...99:1, Wet
Off...Tempo
–100...+100
