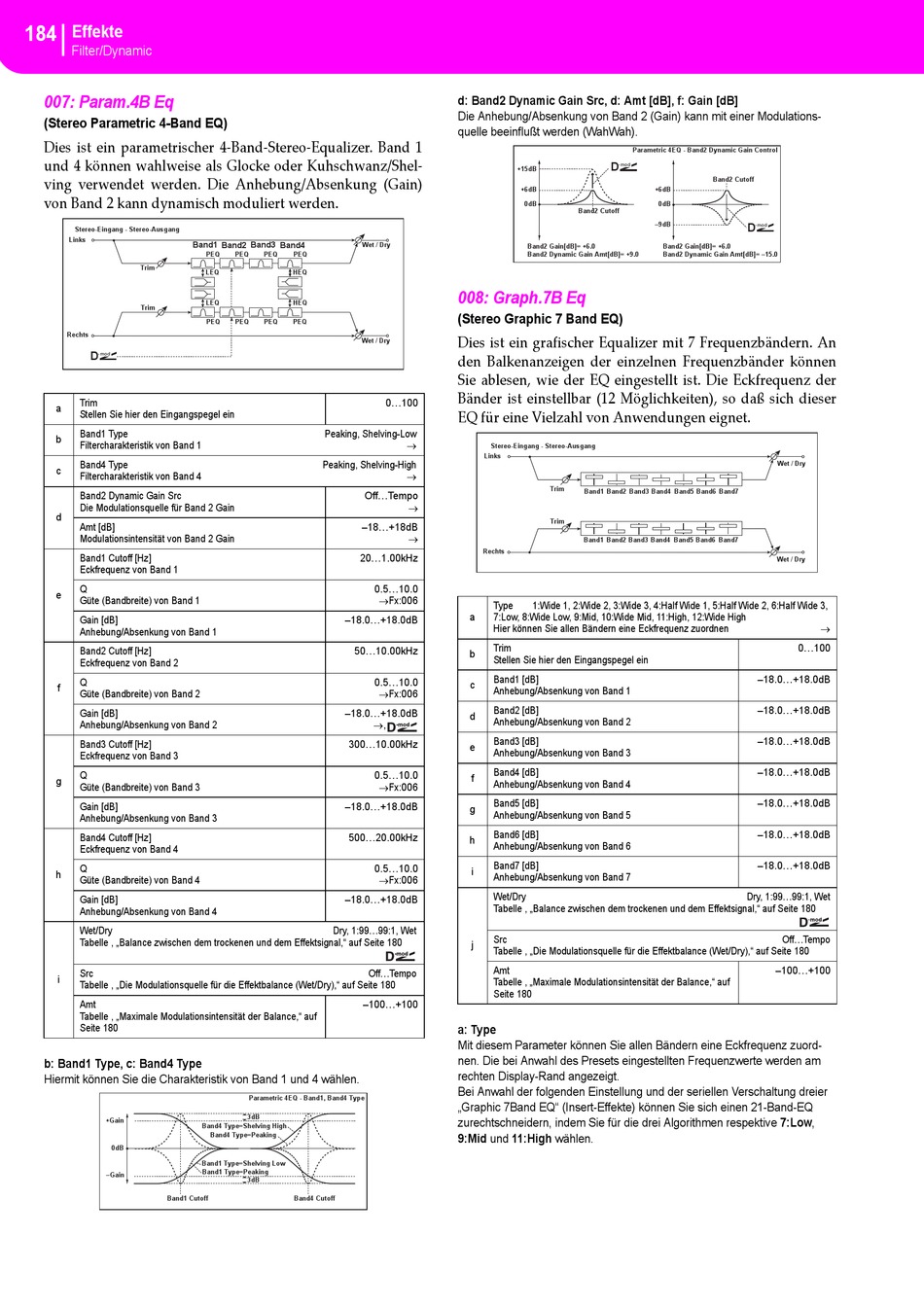

Korg microARRANGER Bedienungsanleitung Seite 186

184 Effekte
Filter/Dynamic
007: Param.4B Eq 
(Stereo Parametric 4-Band EQ)
Dies ist ein parametrischer 4‐Band‐Stereo‐Equalizer. Band 1
und 4 können wahlweise als Glocke oder Kuhschwanz/Shel‐
ving verwendet werden. Die Anhebung/Absenkung (Gain)
von Band 2 kann dynamisch moduliert werden.
Stereo-Eingang - Stereo-Ausgang
Links
Band1 Band2 Band3 Band4
Trim
Trim
Rechts
D
-mod
Trim
a
Stellen Sie hier den Eingangspegel ein
Band1 Type
b
Filtercharakteristik von Band 1
Band4 Type
c
Filtercharakteristik von Band 4
Band2 Dynamic Gain Src
Die Modulationsquelle für Band 2 Gain
d
Amt [dB]
Modulationsintensität von Band 2 Gain
Band1 Cutoff [Hz]
Eckfrequenz von Band 1
Q
e
Güte (Bandbreite) von Band 1
Gain [dB]
Anhebung/Absenkung von Band 1
Band2 Cutoff [Hz]
Eckfrequenz von Band 2
Q
f
Güte (Bandbreite) von Band 2
Gain [dB]
Anhebung/Absenkung von Band 2
Band3 Cutoff [Hz]
Eckfrequenz von Band 3
Q
g
Güte (Bandbreite) von Band 3
Gain [dB]
Anhebung/Absenkung von Band 3
Band4 Cutoff [Hz]
Eckfrequenz von Band 4
Q
h
Güte (Bandbreite) von Band 4
Gain [dB]
Anhebung/Absenkung von Band 4
Wet/Dry
Tabelle , „Balance zwischen dem trockenen und dem Effektsignal," auf Seite 180
Src
i
Tabelle , „Die Modulationsquelle für die Effektbalance (Wet/Dry)," auf Seite 180
Amt
Tabelle , „Maximale Modulationsintensität der Balance," auf
Seite 180
b: Band1 Type, c: Band4 Type
Hiermit können Sie die Charakteristik von Band 1 und 4 wählen.
+Gain
0dB
–Gain
Band1 Cutoff
Wet / Dry
PEQ PEQ PEQ PEQ
LEQ HEQ
LEQ HEQ
PEQ PEQ PEQ PEQ
Wet / Dry
Peaking, Shelving-Low
Peaking, Shelving-High
Off...Tempo
–18...+18dB
20...1.00kHz
0.5...10.0
–18.0...+18.0dB
50...10.00kHz
0.5...10.0
–18.0...+18.0dB
,
300...10.00kHz
0.5...10.0
–18.0...+18.0dB
500...20.00kHz
0.5...10.0
–18.0...+18.0dB
Dry, 1:99...99:1, Wet
Off...Tempo
–100...+100
Parametric 4EQ - Band1, Band4 Type
3dB
Band4 Type=Shelving High
Band4 Type=Peaking
Band1 Type=Shelving Low
Band1 Type=Peaking
3dB
Band4 Cutoff
d: Band2 Dynamic Gain Src, d: Amt [dB], f: Gain [dB]
Die Anhebung/Absenkung von Band 2 (Gain) kann mit einer Modulations-
quelle beeinflußt werden (WahWah).
+15dB
+6dB
0dB
Band2 Gain[dB]= +6.0
Band2 Dynamic Gain Amt[dB]= +9.0
008: Graph.7B Eq 
(Stereo Graphic 7 Band EQ)
Dies ist ein grafischer Equalizer mit 7 Frequenzbändern. An
den Balkenanzeigen der einzelnen Frequenzbänder können
Sie ablesen, wie der EQ eingestellt ist. Die Eckfrequenz der
Bänder ist einstellbar (12 Möglichkeiten), so daß sich dieser
0...100
EQ für eine Vielzahl von Anwendungen eignet.

Stereo-Eingang - Stereo-Ausgang
Links

Trim

Trim

Rechts
Fx:006
Type 1:Wide 1, 2:Wide 2, 3:Wide 3, 4:Half Wide 1, 5:Half Wide 2, 6:Half Wide 3,
a 7:Low, 8:Wide Low, 9:Mid, 10:Wide Mid, 11:High, 12:Wide High
Hier können Sie allen Bändern eine Eckfrequenz zuordnen
Trim
b
Stellen Sie hier den Eingangspegel ein
Band1 [dB]
c
Anhebung/Absenkung von Band 1
Fx:006
Band2 [dB]
d
Anhebung/Absenkung von Band 2
Band3 [dB]
e
Anhebung/Absenkung von Band 3
Band4 [dB]
f
Anhebung/Absenkung von Band 4
Fx:006
Band5 [dB]
g
Anhebung/Absenkung von Band 5
Band6 [dB]
h
Anhebung/Absenkung von Band 6
Band7 [dB]
i
Anhebung/Absenkung von Band 7
Fx:006
Wet/Dry
Tabelle , „Balance zwischen dem trockenen und dem Effektsignal," auf Seite 180
Src
j
Tabelle , „Die Modulationsquelle für die Effektbalance (Wet/Dry)," auf Seite 180
Amt
Tabelle , „Maximale Modulationsintensität der Balance," auf
Seite 180
a: Type
Mit diesem Parameter können Sie allen Bändern eine Eckfrequenz zuord-
nen. Die bei Anwahl des Presets eingestellten Frequenzwerte werden am
rechten Display-Rand angezeigt.
Bei Anwahl der folgenden Einstellung und der seriellen Verschaltung dreier
„Graphic 7Band EQ" (Insert-Effekte) können Sie sich einen 21-Band-EQ
zurechtschneidern, indem Sie für die drei Algorithmen respektive 7:Low,
9:Mid und 11:High wählen.
Parametric 4EQ - Band2 Dynamic Gain Control
D
-mod
Band2 Cutoff
+6dB
0dB
Band2 Cutoff
–9dB D
Band2 Gain[dB]= +6.0
Band2 Dynamic Gain Amt[dB]= –15.0
Band1 Band2 Band3 Band4 Band5 Band6 Band7
Band1 Band2 Band3 Band4 Band5 Band6 Band7
Dry, 1:99...99:1, Wet
-mod
Wet / Dry
Wet / Dry

0...100
–18.0...+18.0dB
–18.0...+18.0dB
–18.0...+18.0dB
–18.0...+18.0dB
–18.0...+18.0dB
–18.0...+18.0dB
–18.0...+18.0dB
Off...Tempo
–100...+100
