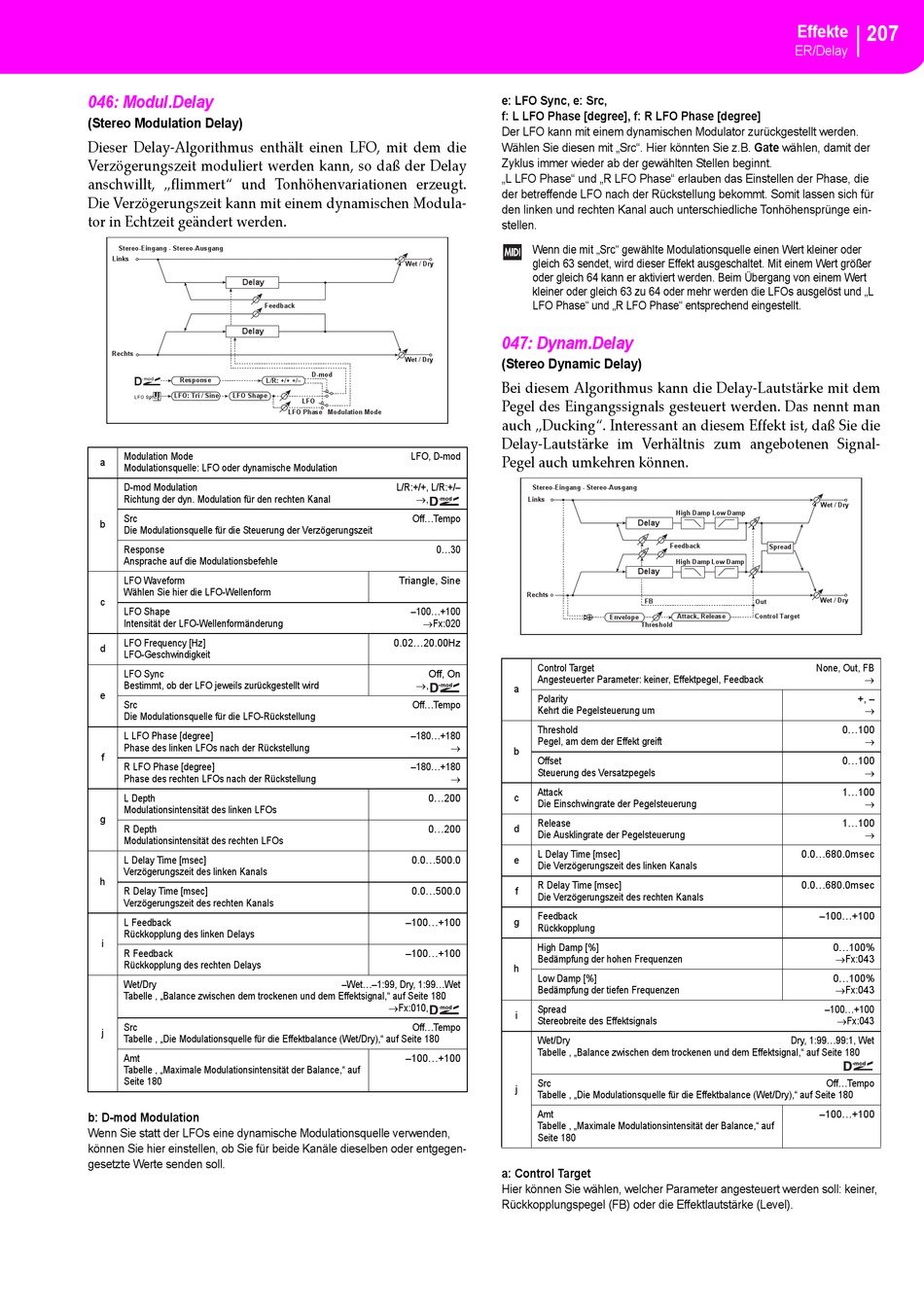

046: Modul.Delay
(Stereo Modulation Delay)
Dieser Delay‐Algorithmus enthält einen LFO, mit dem die
Verzögerungszeit moduliert werden kann, so daß der Delay
anschwillt, „flimmert" und Tonhöhenvariationen erzeugt.
Die Verzögerungszeit kann mit einem dynamischen Modula‐
tor in Echtzeit geändert werden.
Stereo-Eingang - Stereo-Ausgang
Links
Delay
Delay
Rechts
D
-mod
Response
LFO: Tri / Sine
LFO Shape
LFO Sync
Modulation Mode
a
Modulationsquelle: LFO oder dynamische Modulation
D-mod Modulation
Richtung der dyn. Modulation für den rechten Kanal
Src
b
Die Modulationsquelle für die Steuerung der Verzögerungszeit
Response
Ansprache auf die Modulationsbefehle
LFO Waveform
Wählen Sie hier die LFO-Wellenform
c
LFO Shape
Intensität der LFO-Wellenformänderung
LFO Frequency [Hz]
d
LFO-Geschwindigkeit
LFO Sync
Bestimmt, ob der LFO jeweils zurückgestellt wird
e
Src
Die Modulationsquelle für die LFO-Rückstellung
L LFO Phase [degree]
Phase des linken LFOs nach der Rückstellung
f
R LFO Phase [degree]
Phase des rechten LFOs nach der Rückstellung
L Depth
Modulationsintensität des linken LFOs
g
R Depth
Modulationsintensität des rechten LFOs
L Delay Time [msec]
Verzögerungszeit des linken Kanals
h
R Delay Time [msec]
Verzögerungszeit des rechten Kanals
L Feedback
Rückkopplung des linken Delays
i
R Feedback
Rückkopplung des rechten Delays
Wet/Dry
Tabelle , „Balance zwischen dem trockenen und dem Effektsignal," auf Seite 180
Src
j
Tabelle , „Die Modulationsquelle für die Effektbalance (Wet/Dry)," auf Seite 180
Amt
Tabelle , „Maximale Modulationsintensität der Balance," auf
Seite 180
b: D-mod Modulation
Wenn Sie statt der LFOs eine dynamische Modulationsquelle verwenden,
können Sie hier einstellen, ob Sie für beide Kanäle dieselben oder entgegen-
gesetzte Werte senden soll.
Wet / Dry
Feedback
Wet / Dry
D-mod
L/R: +/+ +/–
LFO
Modulation Mode
LFO Phase
LFO, D-mod
L/R:+/+, L/R:+/–
,
Off...Tempo
0...30
Triangle, Sine
–100...+100
Fx:020
0.02...20.00Hz
Off, On
,
Off...Tempo
–180...+180
–180...+180
0...200
0...200
0.0...500.0
0.0...500.0
–100...+100
–100...+100
–Wet...–1:99, Dry, 1:99...Wet
Fx:010,
Off...Tempo
–100...+100
e: LFO Sync, e: Src,
f: L LFO Phase [degree], f: R LFO Phase [degree]
Der LFO kann mit einem dynamischen Modulator zurückgestellt werden.
Wählen Sie diesen mit „Src". Hier könnten Sie z.B. Gate wählen, damit der
Zyklus immer wieder ab der gewählten Stellen beginnt.
„L LFO Phase" und „R LFO Phase" erlauben das Einstellen der Phase, die
der betreffende LFO nach der Rückstellung bekommt. Somit lassen sich für
den linken und rechten Kanal auch unterschiedliche Tonhöhensprünge ein-
stellen.
Wenn die mit „Src" gewählte Modulationsquelle einen Wert kleiner oder
gleich 63 sendet, wird dieser Effekt ausgeschaltet. Mit einem Wert größer
oder gleich 64 kann er aktiviert werden. Beim Übergang von einem Wert
kleiner oder gleich 63 zu 64 oder mehr werden die LFOs ausgelöst und „L
LFO Phase" und „R LFO Phase" entsprechend eingestellt.
047: Dynam.Delay
(Stereo Dynamic Delay)
Bei diesem Algorithmus kann die Delay‐Lautstärke mit dem
Pegel des Eingangssignals gesteuert werden. Das nennt man
auch „Ducking". Interessant an diesem Effekt ist, daß Sie die
Delay‐Lautstärke im Verhältnis zum angebotenen Signal‐
Pegel auch umkehren können.
Stereo-Eingang - Stereo-Ausgang
Links
Rechts
+
Envelope
Control Target
Angesteuerter Parameter: keiner, Effektpegel, Feedback
a
Polarity
Kehrt die Pegelsteuerung um
Threshold
Pegel, am dem der Effekt greift
b
Offset
Steuerung des Versatzpegels
Attack
c
Die Einschwingrate der Pegelsteuerung
Release
d
Die Ausklingrate der Pegelsteuerung
L Delay Time [msec]
e
Die Verzögerungszeit des linken Kanals
R Delay Time [msec]
f
Die Verzögerungszeit des rechten Kanals
Feedback
g
Rückkopplung
High Damp [%]
Bedämpfung der hohen Frequenzen
h
Low Damp [%]
Bedämpfung der tiefen Frequenzen
Spread
i
Stereobreite des Effektsignals
Wet/Dry
Tabelle , „Balance zwischen dem trockenen und dem Effektsignal," auf Seite 180
Src
j
Tabelle , „Die Modulationsquelle für die Effektbalance (Wet/Dry)," auf Seite 180
Amt
Tabelle , „Maximale Modulationsintensität der Balance," auf
Seite 180
a: Control Target
Hier können Sie wählen, welcher Parameter angesteuert werden soll: keiner,
Rückkopplungspegel (FB) oder die Effektlautstärke (Level).
Effekte
ER/Delay
High Damp Low Damp
Delay
Feedback
Spread
High Damp Low Damp
Delay
FB
Out
Control Target
Attack, Release
Threshold
0.0...680.0msec
0.0...680.0msec
Dry, 1:99...99:1, Wet
207
Wet / Dry
Wet / Dry
None, Out, FB
+, –
0...100
0...100
1...100
1...100
–100...+100
0...100%
Fx:043
0...100%
Fx:043
–100...+100
Fx:043
Off...Tempo
–100...+100
