Rückseite

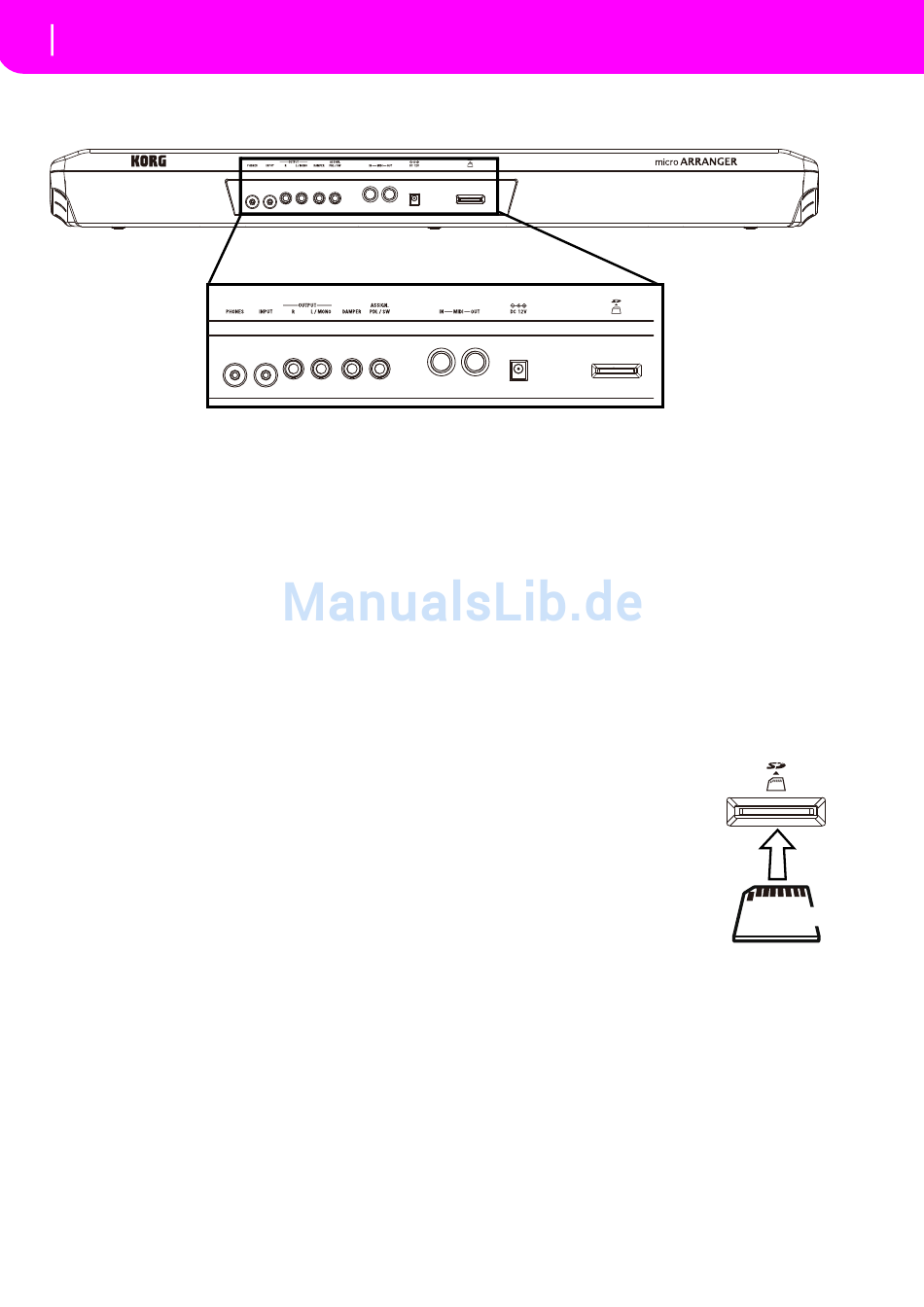

5. RÜCKSEITE
1
KOPFHÖRER
Benutzen Sie diese Buchsen für den Anschluss eines Kopfhö‐
rers. Sie können Kopfhörer mit einer Impedanz von 16–200Ω
anschließen (empfohlen wird 50Ω) . Wenn Sie mehr als einen
Kopfhörer anschließen wollen, benötigen Sie einen Kopfhö‐
rer‐Verteiler.
2
INPUT
Verwenden Sie diese Buchsen zum Einstecken eines anderen
Keyboards/Synthesizers, eines (nicht verstärkten) Mixer‐Aus‐
gangs oder eines CD Players (Line Impedanz). Das Signal
wird automatisch an die Lautsprecher, die Audio‐Ausgänge
und die Kopfhörer geleitet.
3
OUTPUT AUSGÄNGE
Diese nicht balancierten Buchsen dienen zum Senden von
Audiosignalen (Klang) an einen Mixer, ein PA System, eine
Reihe von verstärkten Monitoren oder Ihr HifiSystem.
Stellen Sie den Ausgangspegel mit dem MASTER VOLUME
Schieberegler ein.
4
DAMPER
Diese Buchse dient zum Anschluß von Damperpedalen des
Typs KORG PS‐1, PS‐3 oder DS‐1H. Zur Änderung der Pola‐
rität siehe „Damper Polarity" auf Seite 129.
5
ZUWEISBARES PEDAL/SCHALTERPEDAL
Diese Buchse dient zum Anschluß von Reglerpedalen oder
Schalterpedalen des Typs KORG EXP‐2 oder XVP‐10. Zur
Programmierung siehe „P/S (Pedal/Switch)" auf Seite 129
6
MIDI SCHNITTSTELLE
Die MIDI‐Schnittstelle ermöglicht es, Ihr microARRANGER
an einen externen Controller (Masterkeyboard, MIDI‐Gitarre,
Wind Controller, MIDI‐Akkordeon usw.), an einen Expander
1
2
3
4 5
6
7
8
oder an einen Computer zur Steuerung eines Sequencers
oder Editors anzuschließen. Weitere Informationen zur
Benutzung der MIDI Schnittstelle finden Sie im Kapitel MIDI.
IN
Mit diesem Anschluß empfangen Sie MIDI
Daten von einem Computer oder Controller. Er
dient zur Verbindung mit dem MIDI OUT
eines externen Controllers oder Computers.
OUT
Dieser Anschluss dient zum Senden der MIDI‐
Daten, die von der Tastatur, dem Controller
und/oder internen Sequenzer des microAR‐
RANGER erzeugt werden. Schließen Sie ihn an
die MIDI IN‐Buchse eines Expanders oder
Computers an.
7
NETZTEILANSCHLUSS
Stecken Sie das mitgelieferte Netzteil in diesen Anschluss.
8
Steckplatz für SD-Karte
SD‐Karte (oder SDHC‐Karte) einste‐
cken: Schieben Sie die SD‐Karte in den
Steckplatz, bis Sie einrastet. SD‐Karte
entnehmen: Drücken Sie die Karte leicht
ein, sodass die Karte freigegeben wird
und herausgezogen werden kann.
Anmerkung: Lesen Sie die Bedienungsan‐
leitung Ihrer SD‐Karte sorgfältig durch und
beachten Sie die Anweisungen bezüglich
Pflege und Handhabung Ihrer Karte.
Anmerkung: Stellen Sie sicher, daß Sie die
SD‐Karte mit der richtigen Seite bis zum
Anschlag in den Steckplatz einschieben.
Üben Sie dabei keinen zu großen Druck aus.
Anschlussfeld
